PV Elite 壓力容器專業分析軟體

產品簡介

PV Elite
壓力容器專業分析軟體

PV Elite 根據內建最新的國際規範,綜合考慮容器結構上的靜載重、風力&地震荷載與壓力等工況組合,完整評估壓力容器的結構強度,透過「CodeCalc模組」分析容器中的元件;自動生成詳盡的計算書,有效縮短設計工時,提升工程品質,受到台灣廣大用戶的支持!

  • 內建最新國際壓力容器、荷載規範
  • 內建多國豐富材料資料庫
  • 快速積木式堆疊3D建模方式
  • 強大壓力容器結構強度評估能力
    立式&臥式設備、反應槽、高塔、熱交換器等
  • 與第三方軟體的整合協作能力
  • CodeCalc模組 分析容器附屬元件
  • 在台市占率高達90%

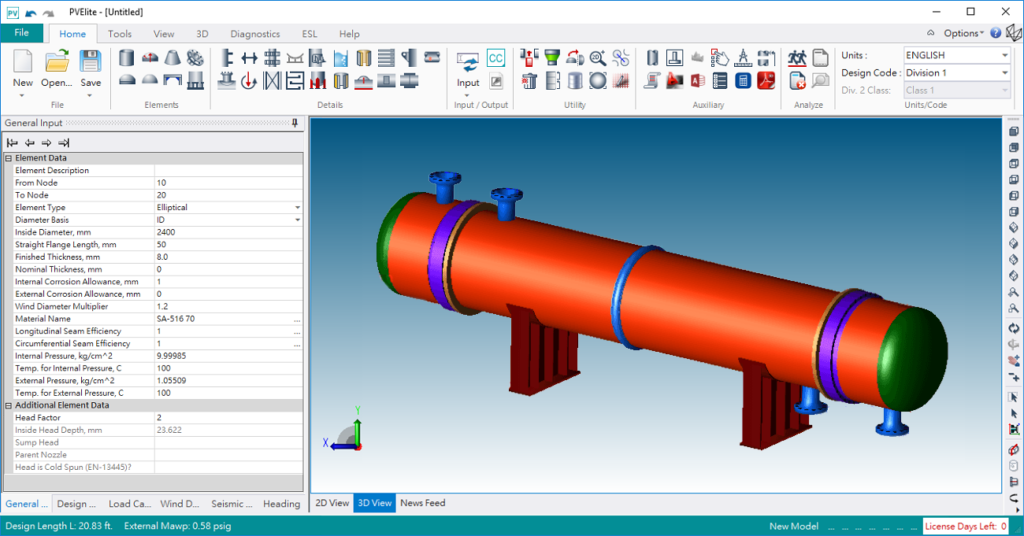

直觀的操作介面

PV Elite 提供友善的使用者介面與操作對話框,
使用者透過點擊設備主體元件即可以堆疊的方式建立各種設備模型,
並以相同的方式在設備主體上加入細部的附屬元件,
在2D & 3D視覺化模型區塊顯示各元件之間詳細的連接型式,
使用者可直接點擊元件以查看、輸入以及修改相關參數!

容器主元件:

    • 殼體胴身
    • 橢圓/碟型/球形/錐形/平端板
    • 胴身法蘭
    • 基底裙座

容器附屬元件:

    • 補強環
    • 管嘴
    • 集水坑(特殊管嘴)
    • 靜載重和其他載重
    • 平台與爬梯
    • 填充材
    • 鞍座
    • 托盤
    • 腳架
    • 耳型支架
    • 流體
    • 保溫與內襯
    • 半管夾套
    • 熱交換器元件
      如:管板、內管、膨脹接頭和浮動端板
    • 附耳
    • 吊耳

容器主元件:

    • 殼體胴身
    • 橢圓/碟型/球形/錐形/平端板
    • 胴身法蘭
    • 基底裙座

容器附屬元件:

    • 補強環
    • 管嘴
    • 集水坑(特殊管嘴)
    • 靜載重和其他載重
    • 平台與爬梯
    • 填充材
    • 鞍座
    • 托盤
    • 腳架
    • 耳型支架
    • 流體
    • 保溫與內襯
    • 半管夾套
    • 熱交換器元件
      如:管板、內管、膨脹接頭和浮動端板
    • 附耳
    • 吊耳

壓力容器型式

快速建立ASME、TEMA、PD5500 及EN13445 規範型式的立式與臥式容器、釜、高塔、熱交換器,包含補強環、管嘴、鞍座、盤、耳、腳、平台爬梯、流體、保溫、內襯、半管夾套、膨脹圈。

參數式圖形輸入

透過積木堆疊的方式建立參數式壓力容器主體與附屬元件模型,參數式的圖形輸入以及實時的模型呈現,視覺化輔助設計分析工作,並且支援線框圖、半透明、切割圖和實體圖。

國際規範與資料庫

PV Elite 內建豐富的國際壓力容器標準、荷載規範與材料資料庫,使用者可透過材料庫編輯器自行新增補充,包括隨溫度變化的許用應力,以協助建模與精確的分析,使用型鋼資料另可建立邊界條件。 》查看細節

線上HELP功能

線上幫助功能針對每個輸入區域提供了相關的說明訊息,包含規範、圖解、範例和外部參考文獻,使用者藉此進一步獲取可用的設計資訊。

單位切換

提供英制和國際輸出/輸入單位,以及「呈榮科技」所建置的台灣常用單位,使用者亦可自定義,同時具備便利快速的單位轉換能力。

即時查看編輯

直接點擊元件可查看或調整輸入的數據,而狀態列可即時呈現元件重要資訊與分析結果,確保使用者隨時掌握設計參數變化對於計算結果的影響。

壓力容器整體分析功能

面對複雜荷載工況的情形,
PV Elite 將龐雜的輸入資料分解、簡化成數據輸入項供使用者選填,
並透過程式建議的工況組合進行分析以滿足規範應力的要求,
使用者也可增減荷載工況自訂組合以分析特殊的案例。

容器整體分析

PV Elite 能快速評估新建的壓力容器,確定滿足內/外壓力、靜載重、使用者自訂載重、風力和地震荷載等條件組合下的設備壁厚與元件尺寸,另可根據 API-579 重新評估現役設備,確認其剩餘強度。

荷載工況組合

使用預設的「荷載工況組合」進行合規的容器結構強度分析;當預設工況不能滿足時,使用者可依所需的溫度、地震、風力等變動因子, 建立自定義的荷載工況,程式將自動作用進行分析。

開孔補強有限元分析

》擴充方案(需另購):
NozzlePRO 有限元素分析軟體
針對容器管嘴連接處、熱交換器厚壁膨脹節等部位執行FEA 有限元分析,取代傳統的WRC107/297、Zick方法和經驗法則。

HTRI 熱交換器分析軟體
HTRI Xist軟體可針對管殼式熱交換器進行熱傳遞分析,分析數據可匯入至PVElite中,避免人工輸入而產生的錯誤。

立式容器分析項目
(臥式容器分析項目較少)

  • 元件內壓:Req. thk.、MAWP、MAPnc、MDMT、%Elongation、高壓測試和應力。
  • 元件外壓:Req. thk.、EMAWP、最大補強長度推斷、補強環(若有)檢查。
  • 元件重量:主元件與附屬元件重量,並可產生清單。
  • ANSI B 16.5 法蘭:計算壓力等級、分類與設計溫度。
  • 容器自然頻率:計算填滿/空重/運轉時的容器自然頻率狀態,提供分析型態和較準確型態的分析方法。
  • 旋風荷載:計算在數小時於安全運轉上的疲勞應力,基於荷載所產生的風震。
  • 風力和地震荷載:根據所選風力和地震規範計算容器荷載。
  • 風力變形:計算元件的變形、旋轉角和臨界速度。
  • 容器斷面積和慣性矩檢查:執行法規所需的檢查,如補強環或圓錐。
  • 容許應力:計算每一元件的張力和容許壓應力。
  • 管嘴檢查:執行管嘴的檢查,報表呈現每個單一物件和管嘴概要的條件;檢查複合式管嘴的間距。
  • 容器縱向應力檢查:利用結合的壓力、動態荷載、使用者自訂荷載和重量檢查張力和壓應力。
  • 容器支撐檢查:分析立式容器的基座或腳架/支架;執行馬鞍座、底板於臥式容器的檢查。
  • 疲勞分析:根據British code, PD5500, Annex C 與 ASME Sec. VIII Div. 2 計算週期壓力荷載。
  • 吊裝分析:計算吊裝時容器產生的彎曲力和剪應力,應力值將與容許值進行比較,並提供圖形化結果。
  • 容器重心:根據所選風力和地震規範計算容器重心。

熱交換器分析項目

  • 固定式管板功能
    • 根據ASME、PD5500和TEMA規範設計固定式管板
    • 提供平端殼和膨脹接頭或膨脹節的建模
    • 計算管和殼不同的熱膨脹應力
    • 根據ASME和TEMA規範設計法蘭與厚壁膨脹接頭(可搭配NozzlePRO 軟體 計算TEMA 9th的厚壁膨脹節
  •  U型彎管管板功能
    • 根據ASME、PD5500和TEMA規範設計交換器的U形彎管
  • 浮動式管板功能
    • 根據ASME、PD5500和TEMA規範設計浮動式交換器,如:Packed、Sealed等
    • 根據ASME和PD5500設計浮動頭
    • 計算管與殼造成的熱膨脹應力
  • 通用管板功能
    • 考慮設計管板的螺栓所產生的彎曲應力傳至殼端/板端法蘭
    • 根據ASME App-A和P部分UHX 和 PD5500,檢查管與管板的接合;也能根據ASME規範檢查管與管板的焊接
    • PV Elite 計算應力於實際管板厚度並且給予管板所需求的厚度。可依需求計算殼與管道的應力;若指定膨脹接頭於固定式管板,彈性值和應力值則考慮計算。
    • PV Elite 能在同時指定八種以上不同的荷載,包含設計溫度、材料溫度、壓力等;使用者也能修改材料特性,如:膨脹係數和Young’s係數。

API-579 可靠度評估

針對典型xxxxxxxxxxxxxxxxxxxxxxxxxxxxx

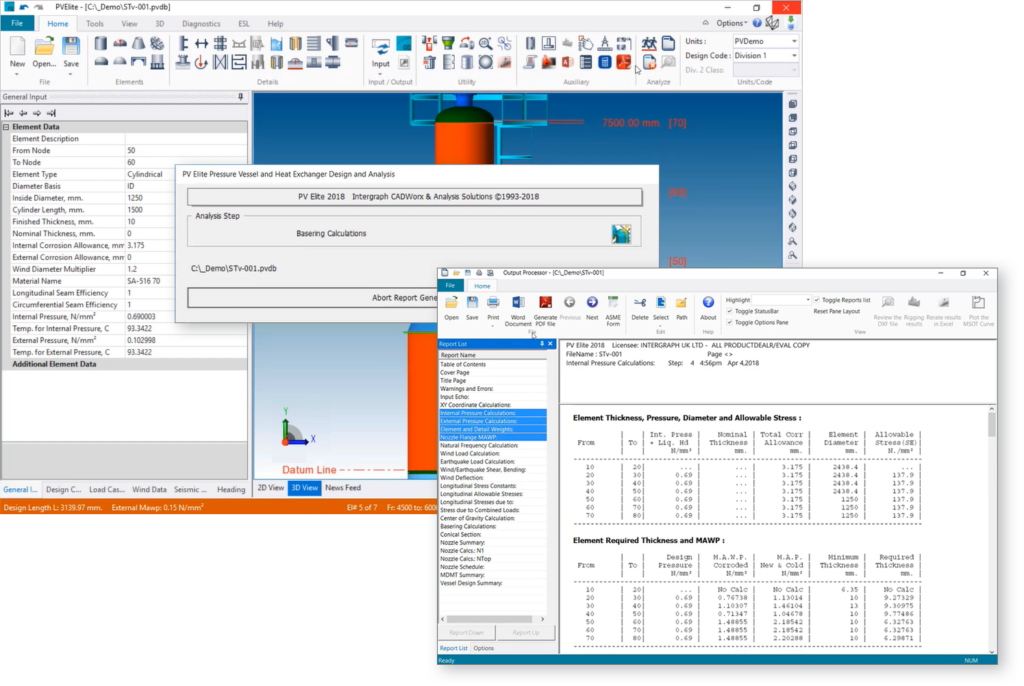

分析結果報表輸出

完成容器和熱交換器的分析後,PV Elite 將自動生成詳盡的計算書,包括輸入數據、依據國際規範所定義的應力計算公式與數值,以及組合工況的應力比較等資訊。

使用者可直接從程式中查看部分或整體分析結果,也可將計算書儲存為.txt純文字檔案格式或Microsoft Word 檔案格式,透過顯示有用的輸出報告可有效縮短設計週期。

第三方軟體的整合協作

PV Elite 具有 與第三方設計&分析軟體 交換模型資訊與數據的整合能力!

透過匯入/匯出接口,將大幅減少重複輸入的作業時間,確保設計模型和分析模型的一致性,強化設計與分析工作的準確度,提高模型資訊與分析數據的利用率。

》雙向整合:CADWorx Plant Pro. 3D整廠管線設計軟體

同為CAS解決方案成員,CADWorx Equipment 設備模組的3D容器模型可直接匯入至PV Elite,經過整體分析調整後,可直接雙向匯入至CADWorx Equipment 設備模組替換原模型。

》整合方案:BricsCAD Mechanical
專業機械設計軟體

容器模型可匯入BricsCAD Mechanical 進行細部設計,自動生成製造所需展開圖等圖面、文件與清單,或再透過BricsCAD Communicator 格式交換工具 與其他設計軟體整合協作。

CodeCalc 模組
- 附屬元件分析功能

針對典型壓力容器與熱交換器的單獨元件,
PV Elite 內建的 CodeCalc模組 可執行荷載分析,
快速檢查輸入的尺寸資料,產生的報表含有所套用的計算公式。

  • 胴身與端板:計算容器所能承受的最大壓力或在特定壓力下容器所需的厚度,根據附錄9計算夾套容器,以及根據API 579評估具有缺陷的容器。
  • 圓錐端板:計算容器所能承受的最大內、外壓力或在特定壓力下容器所需的錐度,以及在錐柱連接處的不連續應力。
  • 法蘭:根據ASME Sec. VIII, Div. 1 附錄2 (應力計算)、附錄S (滲漏計算)與附錄Y,計算法蘭所需的厚度、最大允許應力。
  • 管嘴:計算所需要的管嘴厚度與內、外部壓力,以及替換區域、最低金屬設計溫度、焊接強度。
  • 管板:根據ASME或TEMA計算管板與法蘭厚度,包含管的許用應力、管與管板之間的連接荷載及許用應力。
  • 矩形容器:根據ASME Sec. VIII, Div. 1 附錄14進行各種矩形和非圓形容器的完整應力計算。
  • 主管支管:計算在內外壓力作用下接管補強面積,最低設計金屬溫度、最小頸厚、焊縫強度,最小的焊縫尺寸,還可計算大型接管。
  • 基礎環:計算在風或地震力矩作用下基礎環的基礎環板、聯結板、頂板和裙板所須厚度及局部應力。
  • 膨脹接頭:根據ASME Sec. VIII, Div. 1 附錄5和TEMA第8、9版,計算金屬厚壁膨脹接頭的應力,設計循環次數和彈性值;根據附錄26,計算金屬薄壁膨脹節補強與非補強兩種形式的應力和設計循環次數。
  • 平端板大開孔:根據ASME Sec. VIII, Div. 1 附錄2和14,利用幾何計算應力容許值、所需厚度、最大容許工作壓力(MAWP)與重量。
  • 浮型封頭:根據ASME Sec. VIII, Div. 1 附錄1計算浮型封頭在內、外壓力作用下的封頭厚度,以及法蘭的彎矩。
  • 鞍座臥式容器:使用Zick分析方法計算鞍座支撐的臥式壓力容器在壓力及各種荷載工況下(包括風和地震)的容器和鞍座處的應力。
  • 支撐與吊耳:對於有支撐的容器,可計算支腿、支座、吊耳的應力和他們的允許極限應力。
  • 半管夾套:根據ASME Sec. VIII, Div. 1,計算柱殼半套管夾套的厚度和最大工作壓力。
  • WRC Bulletin 107中,可計算出柱殼和球殼在附著連接處所受的外部載荷下的局部應力。計算出的應力可和ASME Sec. VIII, Div. 2 中的設計應力強度進行比較。

系統需求

》建議作業系統 & 最低硬體需求
作業系統Windows 7 專業版 或 更高版本 [64位元]
硬體需求處理器:四核心中央處理器
顯示卡:支援 DirectX® 10/11 獨立顯示卡
顯示器:22吋(1680X1050) with True Color 以上顯示器
RAM:8GB以上
