NozzlePRO 有限元素分析軟體

產品簡介

~專門針對管道與壓力容器的單獨部件進行有限元素分析,是管道與壓力容器設計工程師必備的得力工具!

NozzlePRO 的有限元素分析(FEA)技術超越並取代傳統的WRC 107 & 297、Zick方法與經驗法則!CAESAR II 管道應力分析軟體PVElite 壓力容器專業分析軟體 無縫整合,透過將準確的FEA 分析結果匯入至分析模型中最需要的位置,進一步改善管道系統或容器設備的整體分析,協助使用者更加便捷地完成更加安全、適切的設計!

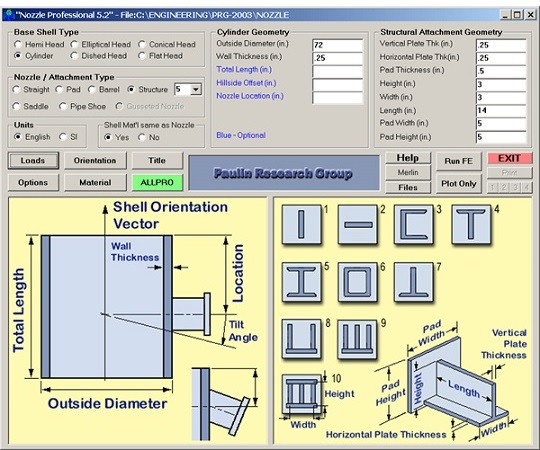

直觀的操作介面

清晰、直覺的使用者操作介面提供了互動式視窗,
包含圖形化的輸入提示與視覺化的動態圖形,
即時呈現等比例 3D模型以利快速建模與檢視查核,

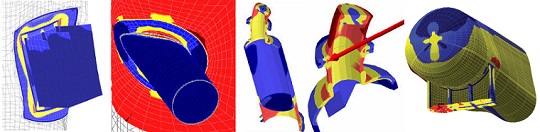

分析完成後將呈現視覺化壓力、力矩、溫度和荷載元素的3D圖形。

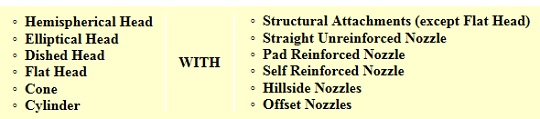

NozzlePRO 有限元素分析單元

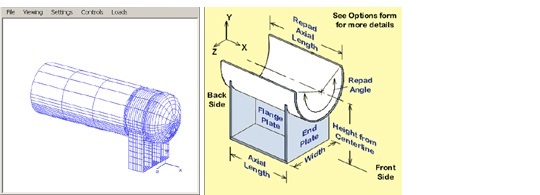

管嘴、鞍座、管鞋、耳板

低幅度變更目前工作流程、輸入最少數據 即可便捷地分析管嘴、鞍座、管鞋及耳板的強度,容許多種端部型式,也可同時考慮熱膨脹、自重、操作與偶然工況、壓力、風力、地震等因素。

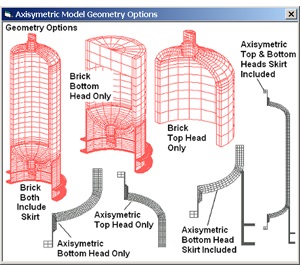

對稱式與實體幾何模型

特別針對幾何形狀不符合實際殼體的情形,實現更準確的厚壁交叉點處的循環壓力分析!另外透過自動放置SCL’s與ASME標準,可評估基本穩態或瞬態的熱傳與應力問題。

可接管道建模與分析

在端部與胴體任意的管嘴上插入管道,以便分析管嘴熱膨脹的影響,同時考慮直管道、彎頭、彎管、三通和線性支吊架約束,準確地評估管道系統和管嘴上的載荷和位移。

使用 NozzlePRO 的關鍵時刻

  • 搭配 CAESAR II 管道應力分析軟體
    • 管嘴的d/D比率大於5,超過WRC 107 & 297範圍
    • 管嘴的t/T比率小於1.0,超過WRC 107 & 297範圍
    • 當管嘴加補強板,超過WRC 107 & 297範圍
    • 當壓力週期數大於7000,且管嘴受外部荷載影響時
    • 當主管和支管之間有不同的熱膨脹因素或溫度時
  • 搭配 CAESAR IIPV Elite
    • 當D/T比率大於100,
      且管應力分析程式需要SIF或撓度值時
    • 當D/T比率大於100,
      且管線應力分析需要動態分析與管嘴時
    • 主管有較大的力矩,但小的支管力矩在管系統內時
    • 管嘴附於容器上是假設為剛性,而造成分析的荷載較高,而實際上容器很少為剛性連接時
      ※通常很小的扭轉變形即能明顯地降低力矩和應力,精確的撓度值應考慮於設計管嘴的力矩荷載計算,才是正確的!
    • 設計的管鞋承受自重、流體重及軸向荷載時
  • 搭配 PV Elite 壓力容器專業分析軟體
    • 頻繁週期服務容器上使用大型的耳形支架(Lug)時
    • 容器上耳板或盒型支架有水平地震力需被考慮時
    • 腰部補強的管嘴受到壓力和外部荷載時
    • 於裙座上有傾倒性的力矩時
    • 端板上管嘴有整體與非整體補強的影響須考慮時
    • 於對稱式模型上有熱傳導時
    • 當管嘴焊接於端板的小圓,所受的影響需研究時
    • 臥式容器的鞍座有/無腹板及漸縮式等有多種設計選擇時
    • 評估由於內部晃動、風力、地震或一般外部荷載,產生軸向或橫向荷載影響時。
      ※ Zick方法無法同時考慮軸向或橫向荷載
    • 當有補強板的支座、耳板或其它支架被放置於碟型端板的圓角上,使用WRC 107計算將有潛在的嚴重錯誤時
    • 當需要分析許多模型形式,並需要比較其分析結果以決定安全及正確的解決方案時

MatPRO 材質資料庫模組

MatPRO 具備簡單易用的查詢功能、整潔俐落的操作畫面、精確完整的數據內容、最專業實用的材質資料庫,內建 ASME Section II Part D及B31.1 & B31.3所有的材質屬性資料,亦包含附加的應用計算工具,取代厚重的參考書籍快速提供最正確的資訊!

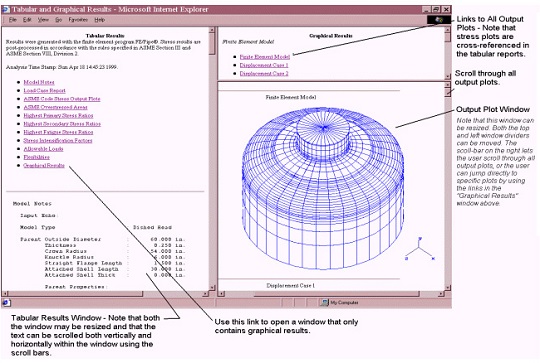

分析功能與輸出報表

NozzlePRO 報表會自動 計算撓度 與 SIF值,
以便與第三方分析軟體整合,增加分析的準確性;
同時將自動生成的 ASME法規 應力報告,
並依照 ASME VIII Division 2 的應力分類 產生應力比對結果。

API 579 缺陷檢查

依據API 579 Level 2 & 3理論的缺陷檢查模組,專門針對已運轉的設備進行局部(受腐蝕)變薄或產生裂紋的評估,以預測設備使用壽命。

ASME III-NH高溫計算

基於ASME Section III Part NH規範進行高溫之工況分析與自動校核,另可根據ASME VIII-2與API 579焊接質量評估疲勞與蠕變的交互影響。

疲勞計算器

遵循ASME、PD 5500、EN 13445等標準的疲勞計算器提供與規範之間的比對,快速地檢查所有可能的情況,並進一步凸顯分析結果的高度準確性。

熱交換器之厚壁膨脹節 FEA分析
完全使用 TEMA 第9版功能

NozzlePRO 能夠與 PV EliteCodeCalc 整合協作,針對「熱交換器的厚壁膨脹節」進行有限元素分析,完全使用TEMA 第9版功能。

系統需求

》建議作業系統 & 最低硬體需求
作業系統Windows 7 專業版 或 更高版本 [32位元][64位元]
硬體需求處理器:[32位元]雙核CPU [64位元]四核CPU
顯示卡:支援 DirectX® 10/11 獨立顯示卡
顯示器:19吋(解析度1280x1024) with True Color 以上
RAM:[32位元]4GB以上 [64位元]8GB以上
