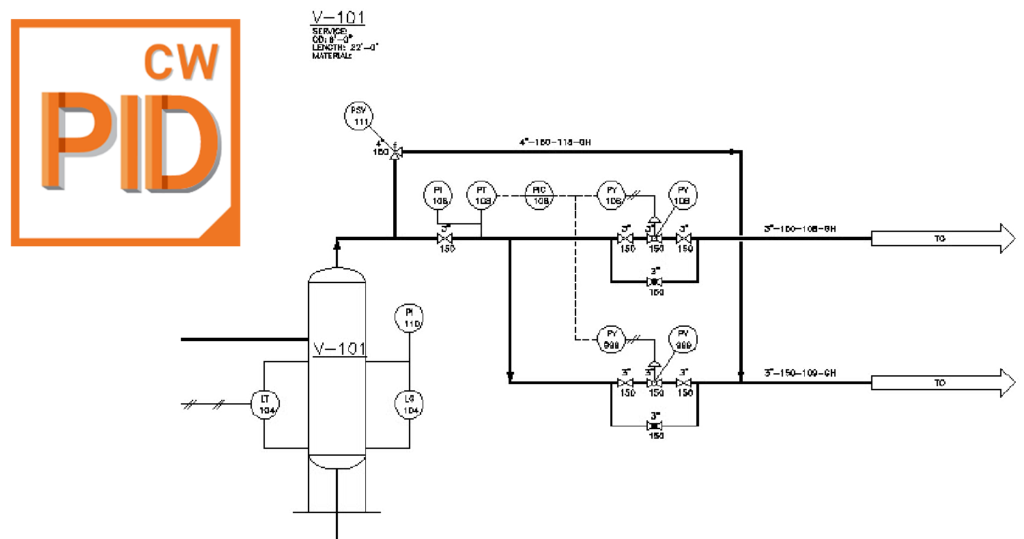

CADWorx P&ID Pro. 智慧型流程圖軟體

產品簡介

CADWorx P&ID Pro.
智慧型流程圖軟體

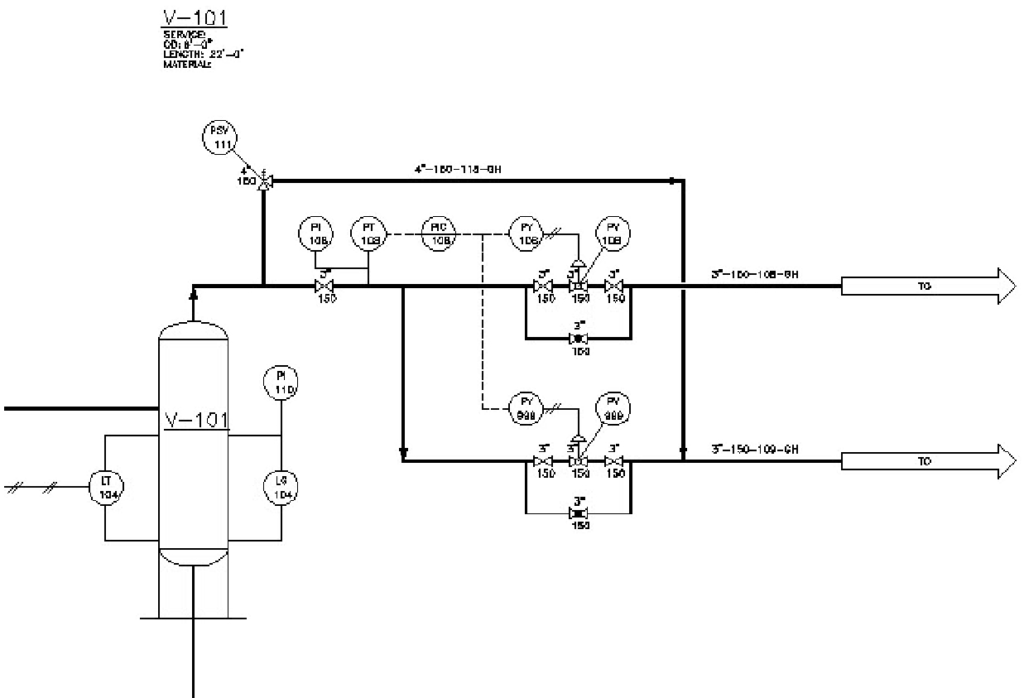

「P&ID流程圖」是製程(Process)工廠最重要的文件之一,涵蓋工廠的基本設計、未來營運/維護/擴廠等資料。CADWorx P&ID Pro.提供彈性、實用的工具建立智慧型流程圖,清楚地表達方法流程,整合屬性、資料庫及附屬文件等大量資料。

  • 贈送 BricsCAD CAD製圖軟體
    基於全面.DWG檔案格式,提供無與倫比的相容性與靈活性!
  • 內建 四大功能模組
    • P&ID 流程圖模組
    • Loops 迴路圖模組
    • IP 網際網路發布模組
    • Datasheets 採購規範書模組

標準圖例符號庫

內建大量圖例符號庫,使用者亦可不需編寫程式輕鬆地將自訂圖例轉化為智慧圖例符號,增加至操作介面(如功能表、對話框等)供所有使用者選用。

無限量連結文件

流程圖中的元件能夠連結無限數量的附屬文件與資料,並儲存於專案資料庫中,日後在察看流程圖時,即可打開圖形介面讀取相關文件!

雙向式資料庫

圖形&專案資料庫與流程圖的雙向式連結關係保持兩方資訊的即時同步!任一方資訊變更時,另一方也將自動更新,避免引用汰舊的數據。

管規範檢查功能

使用內建的管規範檢查功能,讓使用者能夠存取與CADWorx Plant Pro. 3D整廠管線軟體 相同的管規範以產生智慧型流程圖,以確保流程圖與3D模型設計的一致性。

自定義專案資料庫

ODBC(Open Database Connectivity) 動態方法提供使用者自訂、維護專案資料庫,確保資料庫完整與同步化最佳效能!ODBC資料庫能夠產生符合需求格式的報表,亦可自行修改閥、設備、製程線報表與輸入格式。

智慧化舊時流程圖

透過強大的例程功能與對應指令,將舊時流程圖紙及其元件連結至專案資料庫,轉化為智慧型流程圖,點選任一元件即可檢閱附屬文件,並與資料庫同步更新,延續舊時圖紙與文件的可用性!

模組介紹

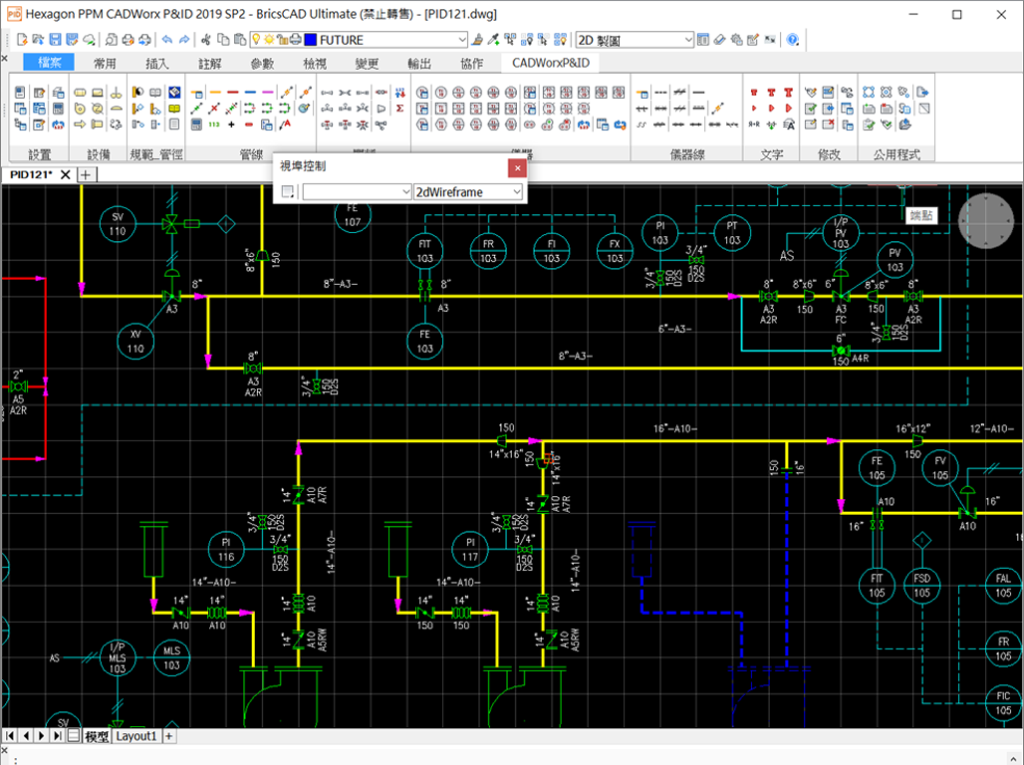

P&ID 智慧型流程圖模組

  • 智慧型流程圖
    不需改變原先的製圖方法與圖例,透過強大的繪圖、編輯工具,輕鬆地將文件資料連結至流程圖元件,快速建立智慧型流程圖,清楚地表達方法流程。
  • 「管規範」驅動與檢查
    利用管道規格放置P&ID元件的管規範驅動方式產生流程圖,並可根據整廠模型進行檢查,以確保流程圖與模型設計的一致性!
  • 報表產生器
    直接由熟悉的Microsoft Access專案資料庫產生所需的管線、設備、閥件、儀表等清單,進行專案材料估算。

》整合方案CADWorx Plant Pro. 整廠管線設計軟體
3D整廠模型結合設計前期所建立的智慧型流程圖,可經由點擊P&ID元件帶出屬性資料,避免人為輸入錯誤。

Loops 迴路圖模組

  • 自動生成迴路圖
    Loops模組可自動或經由使用者自訂的模板,從專案資料庫快速自動生成儀表迴路圖,並將迴路數據自動加入至專案資料庫中。
  • 迴路資料表
    透過強大的「迴圈資料表編輯器」輸入資訊至迴路表中,資料可呈現在完成的儀表迴路圖上,表格格式亦可依需求自行調整。
  • 與第三方軟體整合
    Loops模組具備與第三方儀、電設計軟體整合接口進行數據的擴充,不同來源的屬性資料可加入至開放式架構所產生的模板板中供使用。

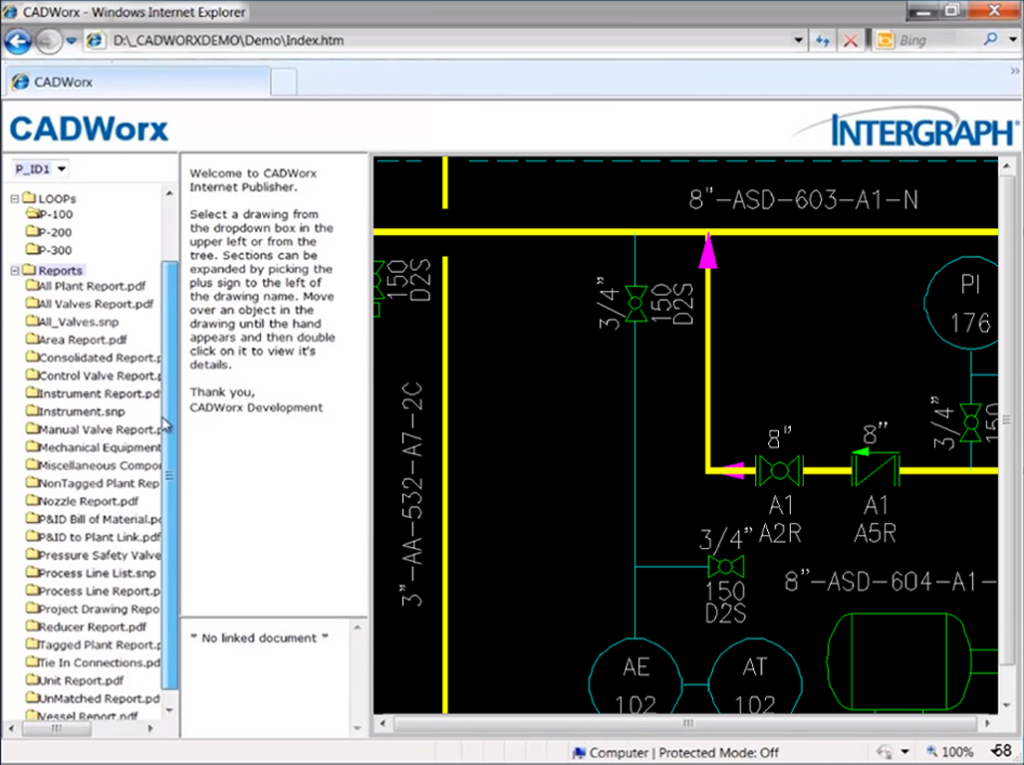

IP 網際網路發布模組

  • IP(Internet Publisher)發布精靈
    經由直覺式IP發布精靈,將智慧型流程圖專案轉換成HTML格式發布,透過IE網頁瀏覽器即可查看P&ID圖、迴路圖、製程報表等圖表,包含所連結的附屬文件與資料庫,讓團隊工作更加成熟流暢!
  • 權限設置保護機制
    編輯權限的設定,允許檢視者僅得觀看圖面文件,校核者可額外加註標記;編修的限制讓資料共享更獲保障,有助於整廠資料生命週期維護與管理的能力與效率!

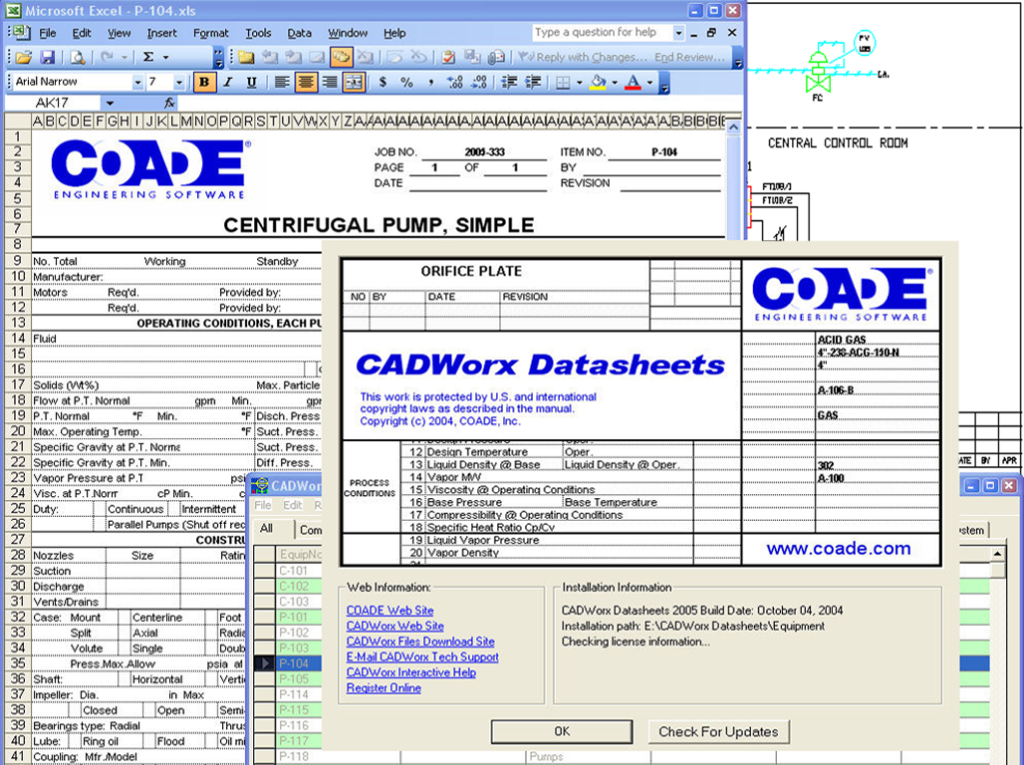

Datasheets 採購規範書模組

  • 自動生成採購規範書
    使用者自訂規範書模板能夠使用單獨或連接外部資料庫,Datasheets模組可從專案資料庫快速自動生成設備與儀器的採購規範書,同時也可由將採購規範書內的資料編輯更新至專案資料庫中。
  • 規範書格式
    • ISA-20格式的儀表規範書(65種)
    • ANSI格式的設備規範書(25種)
    • 可自訂的Microsoft Excel 模板檔

系統需求

》建議作業系統 & 最低硬體需求
作業系統Windows 7 專業版 或 更高版本 [64位元]
搭配軟體BricsCAD(已包含於軟體內) 或 AutoCAD(最新或向下3個版本)
MS Access (97~2010)
硬體需求處理器:四核心中央處理器
顯示卡:支援 DirectX® 10/11 獨立顯示卡
顯示器:22吋(1680X1050) with True Color 以上顯示器
RAM:8GB以上
