TANK API儲槽設計分析軟體

產品簡介

TANK
API儲槽設計分析軟體

遵循美國石油協會 API 標準,綜合考慮地震、風力等外部荷載,針對新建或現役的常壓焊接儲槽進行評估分析,快速生成的分析結果計算書,包含所引用的 API 標準,方便使用者進一步檢核,大幅縮短工作時間、提高設計效率!

  • 根據美國石油協會(API)標準:
    • API 620、650
      – 設計分析低壓或常壓焊接儲槽
    • API 2000 Section 4.3
      – 計算通氣管管徑
    • API 653、579
      – 評估現役的儲槽壽命
  • 考慮風力、地震與地層下陷情形的儲槽整體進階分析
  • 分析報表附註所參考的API標準

直觀的操作介面

TANK 將龐雜的儲槽分析規則統整分類,
轉化成清晰簡明的選單式操作介面!
依序明確地顯示每個資料收集階段所「需要」的項目欄位,
供使用者快速輸入相關數據,以定義參數驅動的儲槽模型。

分別於以下分類,輸入所需分析的數據資料:

  • 基本資料
  • 溫度疲勞(附錄M)
  • 槽頂參數
  • 外壓參數
  • 地震
  • 基礎沉陷
  • 管嘴撓度與容許荷載
  • 透氣管

.基本資料 .槽頂參數 .地震 .管嘴撓度與容許荷載 .溫度疲勞(附錄M) .外壓參數 .基礎沉陷 .透氣管

多樣化的儲槽設計

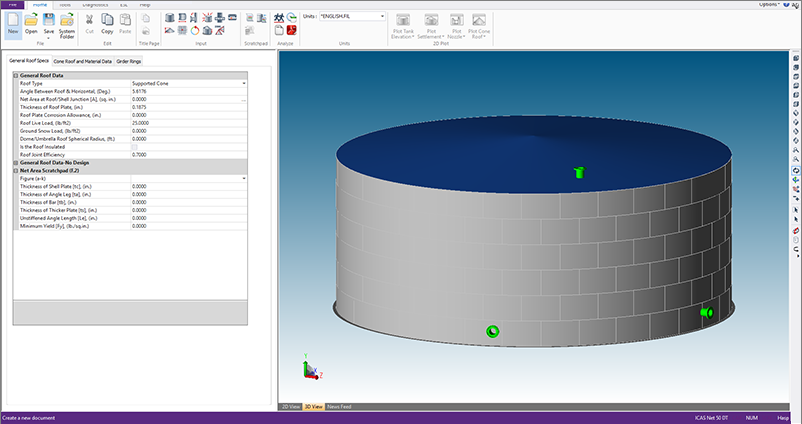

在介面左側,透過參數的輸入及驅動,TANK 能建立多樣化槽頂型式的大型儲槽體,包括Cone、Dome、Umbrella等槽頂型式,圖形化模型將呈現於介面右側。

國際通用材料資料庫

內建多種材料資料庫供使用者選用,包括完整的API材料資料庫,以及國際通用的型鋼資料庫,使用者亦可新增自訂材料;規範化的材料庫讓儲槽計算工作更精確!

線上HELP功能

線上幫助功能提供每個操作的專業技術解釋,涵蓋輸入選項的資訊、法規參考、技術諮詢、搜索功能快速導航等,使用者藉此進一步獲取可用的設計資訊。

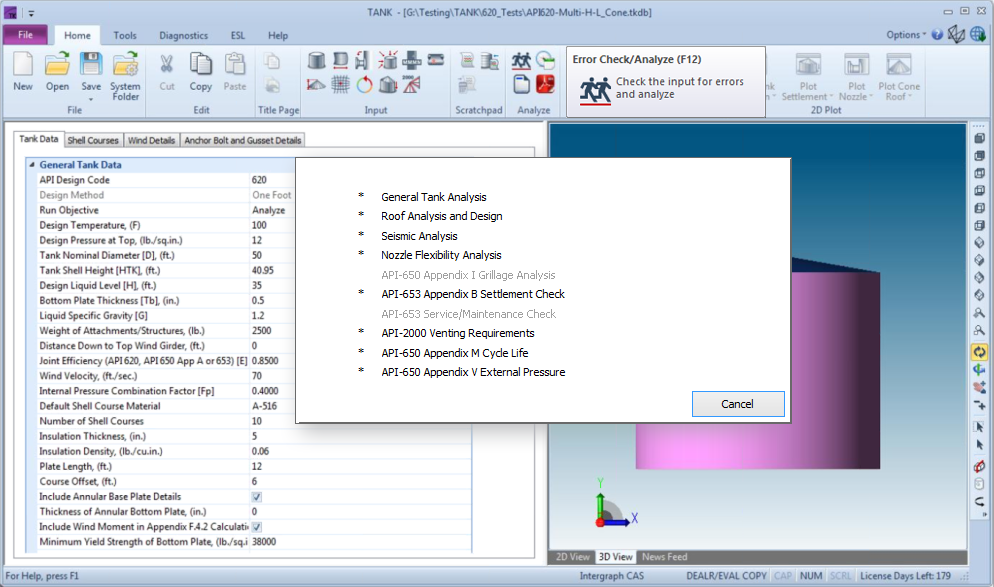

儲槽分析功能

TANK 根據美國石油學會最新 API 標準,
執行準確的儲槽強度分析,並提供分析圖解,
或綜合地震、風力和下陷情形的進行進階分析!

主要分析內容包括:

    • 壁厚的設計和分析(API 650 附錄A)
    • 地震計算(API 650 附錄E)
    • 儲槽內壓設計(API 650 附錄F)
    • 管嘴荷載與撓度值的計算(API 650 附錄P)
    • 風力作用下的儲槽傾覆穩定性分析及錨固件設計(API 650 3.12節)
    • 現役儲槽維護分析與壽命預估(API 653)
    • 錨固支座設計(API 653)
    • 地層沉陷的狀態評估(API 653 附錄B)
    • 低溫儲槽管嘴、槽頂隔熱計算(API 620)
    • 排放、注入以及緊急情況下氣體排放的需求分析(API 2000 4.3節)
    • 抗風圈需求分析
    • 錐形槽頂支撐的設計和分析
    • 底板最小厚度的評定
    • 允許的液位高度、剩餘的腐蝕及水壓試驗下的液位高度

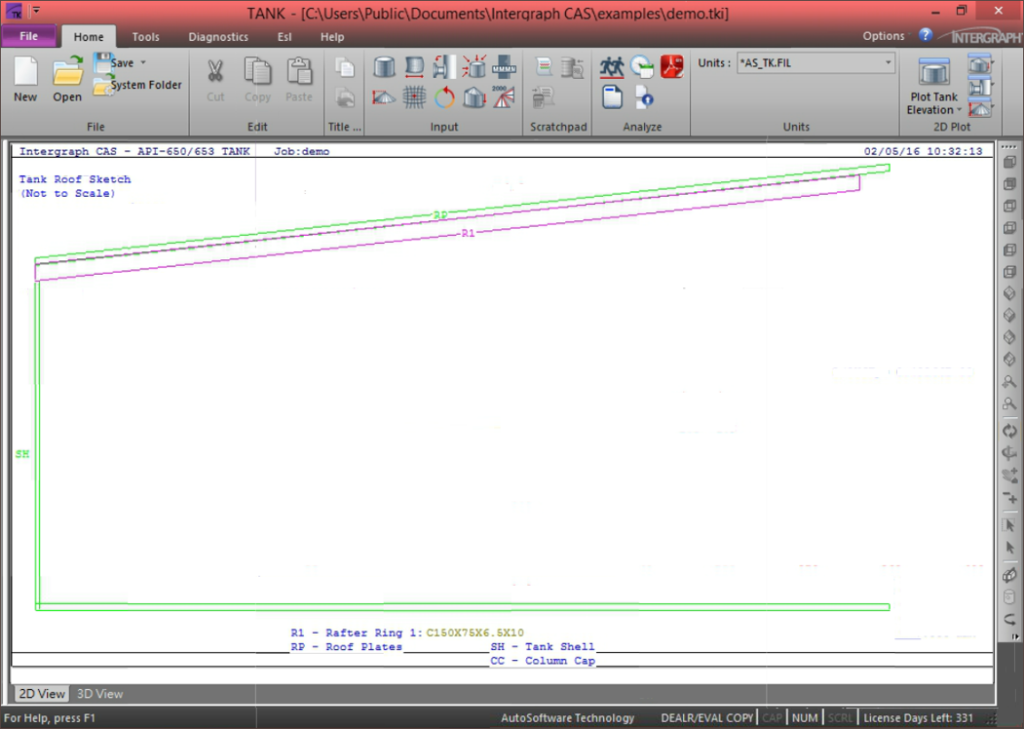

槽頂與鋼構的規格(2D圖)

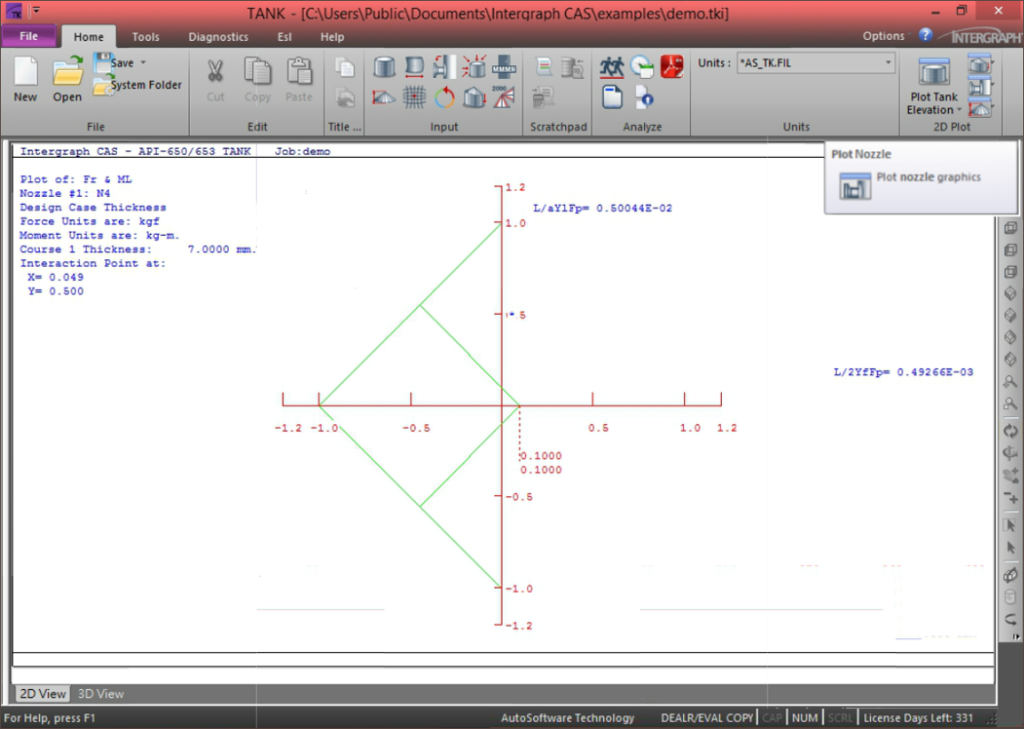

管嘴撓度(2D圖)

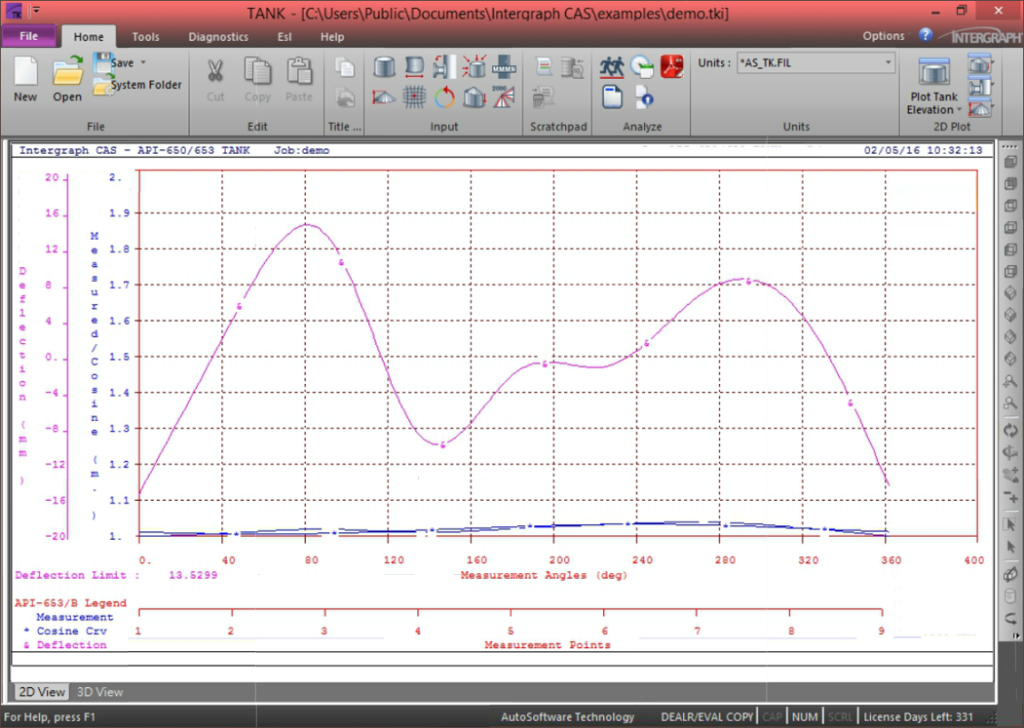

沉降情形(2D圖)

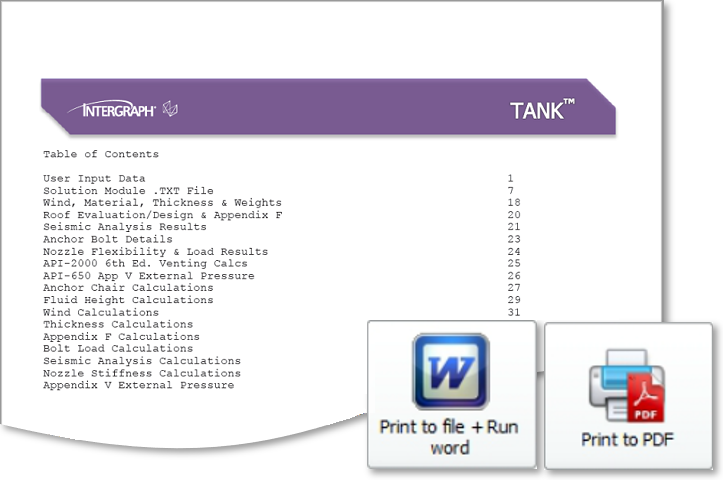

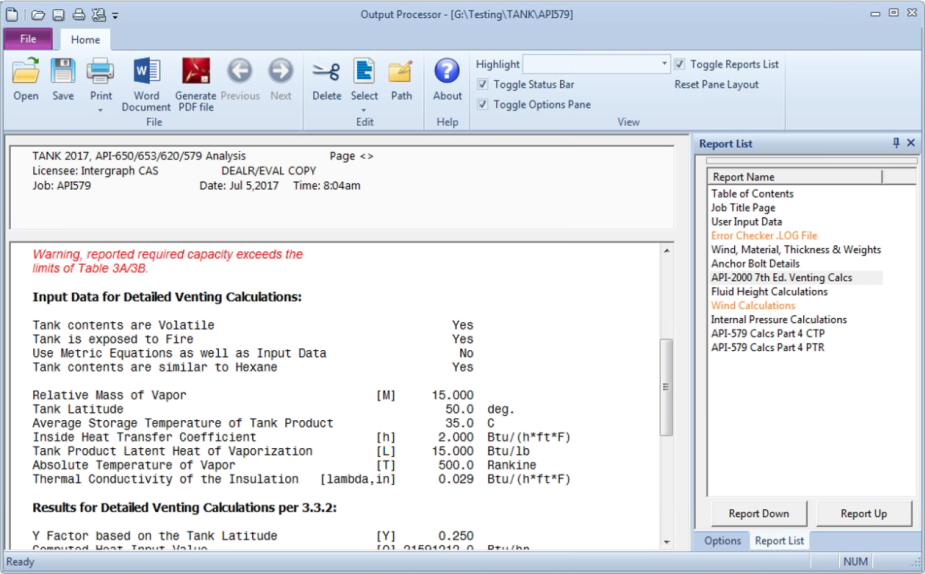

分析結果報表輸出

完成儲槽強度分析後,TANK 將自動生成表格式報表與圖形報表供使用者檢視相關分析數據內容,報表包含了所參考的法規章節,供使用者快速掌握分析計算公式,進行進一步的驗證核實。

分析報表可儲存成Microsoft Word與Adobe PDF檔案格式的計算書,方便使用者編輯列印。

系統需求

》建議作業系統 & 最低硬體需求
作業系統Windows 7 專業版 或 更高版本 [32或64位元]
硬體需求處理器:雙核心中央處理器
顯示卡:支援 DirectX® 10/11 獨立顯示卡
顯示器:22吋(1680X1050) with True Color 以上顯示器
RAM:4GB以上
