針對接管容器連接處的應力與撓度 進行
有限元分析! 超越傳統WRC 109 & 297方法

PASS/Nozzle-FEM 自動生成有限元網格模型,進行管嘴允許荷載計算管嘴與主體連接處的SIF與撓度(k值)評估,超越傳統WRC 107 & 297、ASME B31、俄羅斯GOST 34233.3-2007等,以及各種型式容器接管在設計荷載下連接的應力評定,並符合法規:ASME VIII Div. 1,2、EN 13445-3、JB 4732、俄羅斯GOST 34232或PNAE G-7-002-86。FEM有限元方法擴大了多型式主體上管嘴、彎頭支撐以及裙座(含開孔)分析範圍,提高計算準確性!

分析結果可輸入至管道應力分析軟體(如: CAESAR II),輔助壓力容器強度分析軟體(如:PVElite)評估,進一步改善管道系統或容器設備的整體分析,高效地完成更加安全、適切的設計!

直觀的操作介面

PASS/Nozzle-FEM 清晰、直覺的使用者操作介面提供了互動式視窗,
包含圖形化的輸入提示與即時呈現等比例 3D模型,
以利快速建模與檢視查核,
分析完成後將呈現視覺化壓力、溫度和荷載元素的3D圖形。
管道與壓力容器工程師不須額外接受培訓即可快速熟練使用!

主體分析元素

臥式/立式
儲槽式
三通
圓錐形
圓錐形加直管
錐形端板
橢圓端板
半球形端板
球形端板
平端板
彎頭加直管
方形端板

附屬元件分析設定

針對連接主體不同類型的附屬元件(管嘴、彎頭支撐、裙座)進行應力分析,
同時考慮了容器邊界約束和相鄰管道在管嘴上的荷載,
更可以計算管嘴和外殼的膜應力、彎曲應力和總應力。
PASS/Nozzle-FEM 進一步計算支管連接,對非標準三通和短管進行詳細的應力分析,
新功能允許分析圓柱容器的圓柱形和錐形裙座支撐。

管嘴設定

  • 設定圓形、長圓形、橢圓形管嘴在主體上的位置與方向,如:徑向、傾斜、 偏移等。
  • 進一步設定嵌入式結構,如:管嘴與主體連接處開孔/無開孔的直管支撐、有無補強、是否帶焊接段或焊接環,管嘴壁是否加厚,主體開孔內側有無加固等,並進行有限元素分析。

直管支撐

彎頭支撐設計

  • 針對彎頭支撐進行有限元素分析,獲得容許應力、SIF與撓度k值,以輸入至管道應力分析軟體(如:CAESAR II),進一步改善管道系統的整體設計!

裙座設計

  • PASS/Nozzle-FEM 針對裙座進一步設定所連接的圓柱和圓錐形狀:裙座邊緣連接的過渡圓柱部分,以及在裙座邊緣設置技術開孔。

使用 PASS/Nozzle-FEM 的關鍵時機

  • 搭配管道應力分析軟體(如:CAESAR II):
    • 超出WRC 107 & 297範圍,例如:
      • 管嘴的d/D比率大於0.5
      • 管嘴的t/T比率小於1.0
    • 當D/T比率大於100,且管應力分析程式需要SIF或撓度k值時。
    • 當D/T比率大於100,且管應力分析需要動態分析於管嘴時。
    • 當荷載週期大於7,000時(使用GOST 34233.6)。
    • 需要計算超出B31範圍的三通、彎頭的撓度k值與SIF值時。
    • 管嘴附於主管上,因假設為剛性造成管嘴分析荷載太大時。
    • 大管支撐承受大的荷載時。
    • 彎頭有管支撐時,需要計算其局部應力時。
    • 當模擬壓力容器時,需要端板處的管嘴撓度k值時。
  • 搭配壓力容器強度分析軟體(如:PV Elite):
    • 超出WRC 107 & 297範圍,例如:
      • 管嘴的d/D比率大於0.5
      • 管嘴的t/T比率小於1.0
      • 管嘴或補強板焊接於端板的小圓或於圓錐體時
    • 端板與裙座的過渡段需要分析時。
    • 裙座的開孔以壓力容器分析軟體公式計算不過時。
    • 長方形板的管嘴的強度計算,例如:板式熱交換器、空冷器。
    • 當荷載週期大於7,000,且管嘴受外部荷載影響時(使用GOST 34233.6)。

分析功能與輸出報表

PASS/Nozzle-FEM 報表會自動 計算撓度 與 SIF值,
以便與第三方分析軟體整合,增加分析的準確性;
同時將自動生成帶有公式的應力報告,
圖形化分析結果對話框允許您交互式查看在指定的力和壓力作用下所獲得的結果。

API 579 缺陷檢查

依據API 579 Level 2 & 3理論的缺陷檢查模組,專門針對已運轉的設備進行局部(受腐蝕)變薄或產生裂紋的評估,以預測設備使用壽命。

ASME III-NH高溫計算

基於ASME Section III Part NH規範進行高溫之工況分析與自動校核,另可根據ASME VIII-2與API 579焊接質量評估疲勞與蠕變的交互影響。

疲勞計算器

遵循ASME、PD 5500、EN 13445等標準的疲勞計算器提供與規範之間的比對,快速地檢查所有可能的情況,並進一步凸顯分析結果的高度準確性。

熱交換器之厚壁膨脹節 FEA分析
完全使用 TEMA 第9版功能

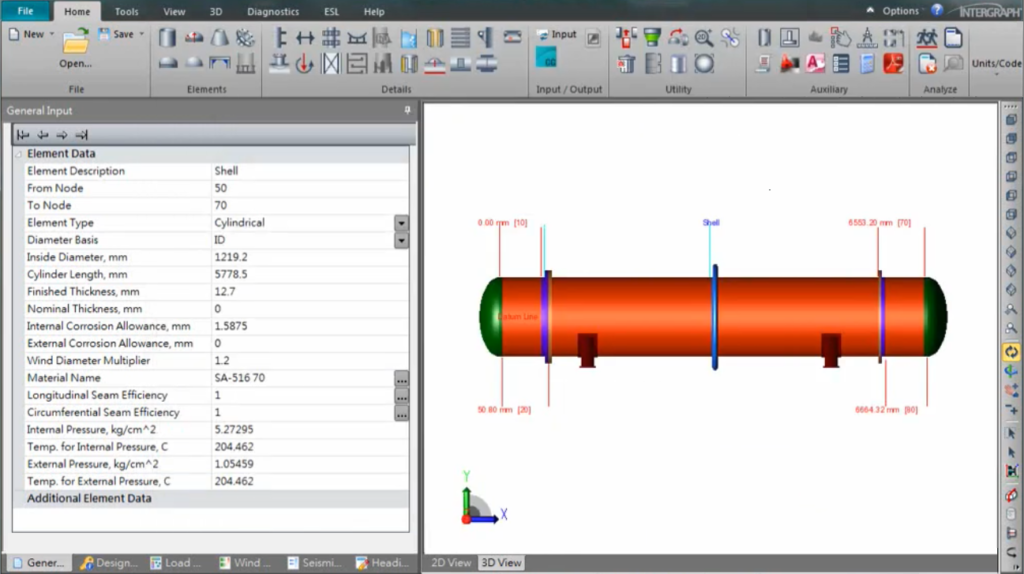

NozzlePRO 能夠與 PV EliteCodeCalc 整合協作,針對「熱交換器的厚壁膨脹節」進行有限元素分析,完全使用TEMA 第9版功能。

系統需求

》建議作業系統 & 最低硬體需求
作業系統Windows 7 專業版 或 更高版本 (32/64位元)
硬體需求處理器:IA-32 或 AMD64 / EM64T處理器
顯示卡:支援OpenGL 2.0+以及1GB+ RAM 之顯示卡
顯示器:建議1280x1024 SVGA 或以上
RAM:建議4GB以上
硬碟空間:5GB可用空間​
