Fathom 不可壓縮流體分析軟體

產品簡介

AFT Fathom 專門針對「不可壓縮之液體以及壓縮比<10%之低速氣體」,根據其流體特性,準確模擬管網系統中管道、閥、泵和其他單元的相互作用,評估管網系統的表現,將設備性能、模擬分析與管網邏輯圖緊密整合,產生分析報表。Fathom 可另外搭配專用擴充模組延伸其分析、優化能力,更可進一步針對漿體系統進行沉降分析!

透過 Fathom 易學易用的專業建模與分析功能工具,大幅縮短使用者學習曲線,使用者得以專注在實際的設計工作,實現更可靠、更高品質的管網系統,亦能探求既有系統缺陷原因並排除故障問題!

AFT Fathom 依據管網系統的不可壓縮流體特性,
預測管道、閥、泵和其他管件的相互作用!
評估新設計的表現,並確保符合設計要求!
鑑別並校正存在於系統中的操作問題!
成本更低!效率更高!更加可靠的管網系統!

針對 符合牛頓黏度定律之流體、非牛頓定律之流體、屬性可變之流體 或壓縮比<10%低速氣體 的管網系統進行:

  • 流量與流速分析
  • 靜態與動態壓力分析
  • 管徑決定、管道尺寸&選型
  • 溫度與熱傳分析
  • 閥件、泵浦尺寸&選型

功能介紹

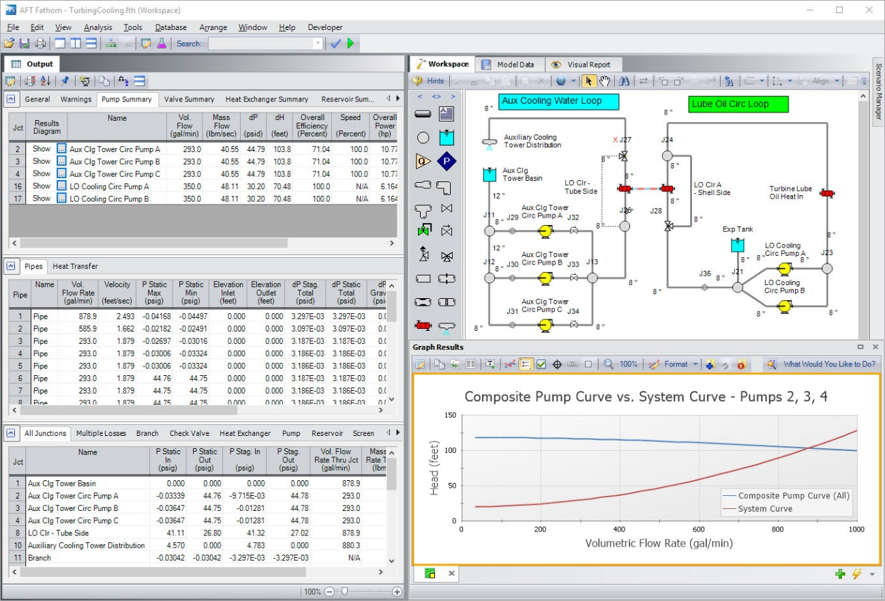

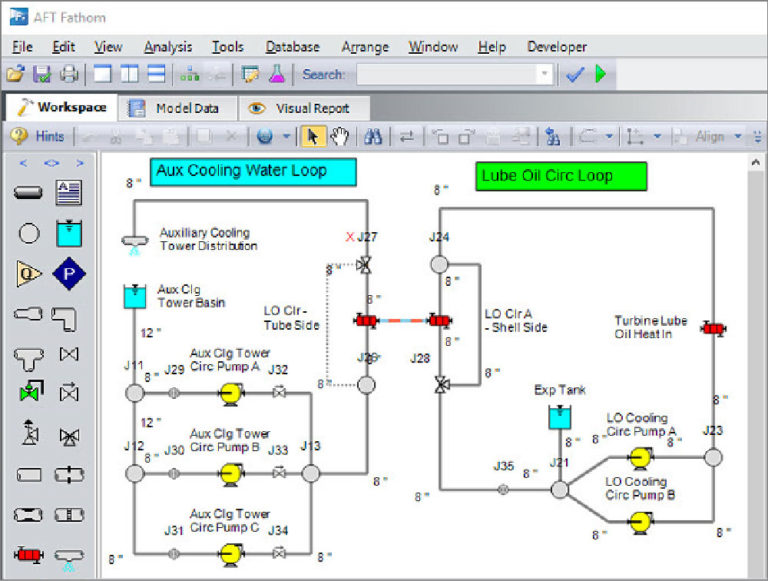

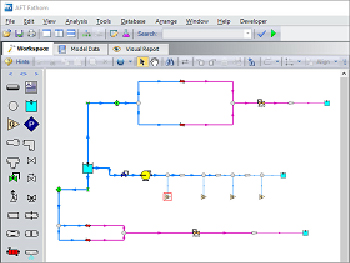

交互式工作環境

Fathom 提供圖形化建模區與參數化視窗的交互式工作環境,極富邏輯與彈性,清晰易讀、操作簡易!

管網模型是由管道和單元之元件所構成,使用者透過從內建的元件資料庫拖放元件至建模區,以及使用2D或ISO(等角)方式建立結構廣泛的管網模型,包括開放/封閉(再循環)系統、分歧系統、迴路系統等,且無模型大小限制,再透過點擊元件即可設定其屬性。

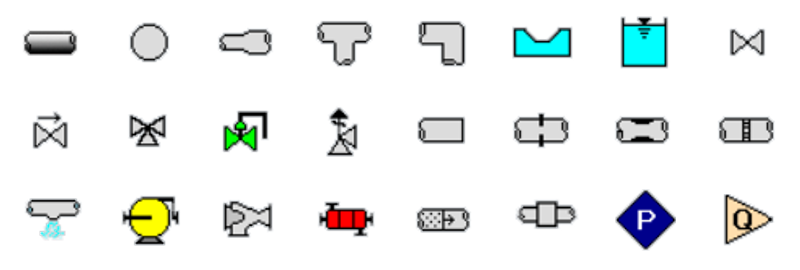

建模與分析元件

管道以及單元,包含歧管、異徑、三通或WYE(使用Idelchik and Miller損失關係)、彎頭、蓄水池、儲槽(多達25根管線連接為一)、閥、止回閥、三向閥、控制閥(壓力支撐、壓降、恆定的壓降、流體)、洩壓閥、盲端、孔板、文氏流量計、濾網、噴嘴、泵、噴射泵、熱交換器、容積平衡器、通用元件、指定壓力、指定流量。


內建國際通用標準
(API 610、API 526、ANSI/HI 9.6.3)

方案管理員

方案管理員 Scenario Manager 允許同一個管網模型套用多種不同參數工況,分別建立「假設」的設計方案,並同時進行分析,節省重複建模的時間,最後一起比較結果,以供快速評估、選擇最符合需求的配置設計!

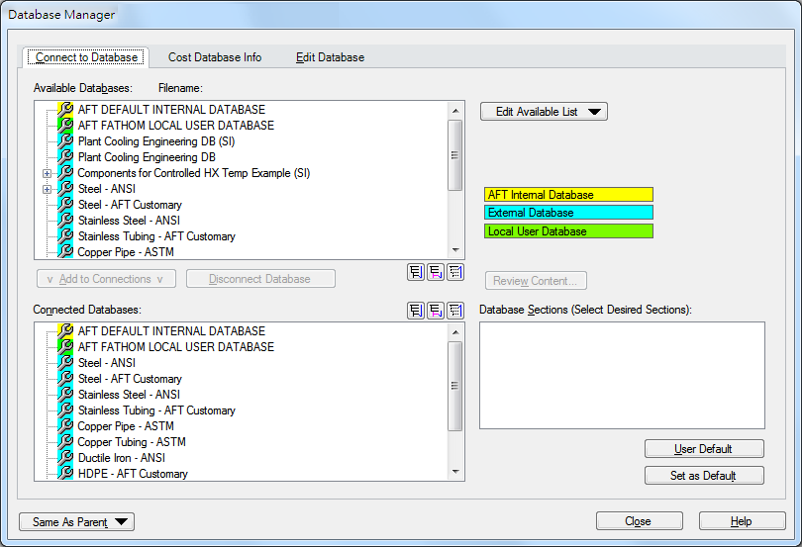

客製化資料庫

Fathom 內建大量流體性質與元件資料庫,包含管道、閥件、彎頭、保溫等,使用者亦可自定義,自行加入所需的資料數據。

[選購] 擴充性質資料庫

  • SteamCalc 蒸氣性質資料庫:
    內含NBS/ASME 高準度蒸氣&水性質庫及工具
  • Chempak Suite流體性質資料庫:
    內含額外近700種不可壓縮流體性質資料

強大的管網求解器

Fathom 強大的分析求解器以重要的國際通用理論方法為演算基礎:Jeppson管網求解方法、多項牛頓流體壓損計算方法、非牛頓流體法則、Incropera,F.P.與Dewitt,D.P.管熱傳理論、NTU熱交換器熱傳理論、以及非沉降性漿體方法等,以清晰的使用者介面、簡潔的操作模式呈現!

多樣化模擬分析類型

    • 管徑決定 & 管網流量平衡計算
    • 壓降計算:計算管路各點靜態、動態壓力與流向
    • 流速計算
    • 管網能量平衡:熱傳模擬與溫降計算
    • 泵浦選型(或停機)
    • 控制閥Cv,Kv值、安全閥等閥件選型:
      可加入泵的黏度修正
    • 閥件定位(或關閉)
    • 熱交換器之換熱面積

模擬系統操作變數

    • 透過開啟/關閉單元,評估不同的操作條件
    • 改變管道和單元數據,比較不同的設計方案
    • 以現有系統為基礎模型,另外添加系統,評估現有系統擴展的可能性
    • 將不同的運作流體設置成子設計方案,進行評估
    • 針對新建的系統和已使用(受腐蝕)的管道系統進行比較
泵浦選型:
包括串聯或並排的泵運轉、flow vs. head或NPSHA vs. NPSHR、不同的泵速度、黏度修正及計算泵動力與能源的成本,都能從外部資料庫匯入並連網連結Intelliquip選泵,使用者能夠快速選擇大量的泵性能。

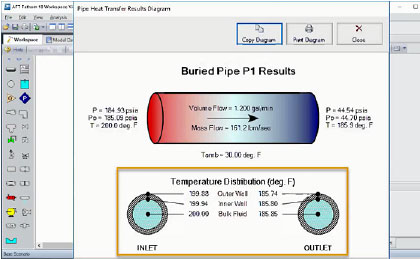

熱傳分析:
冷卻或加熱系統中含有熱交換器或管邊界的多迴路熱傳導模擬與計算,包括保溫層的影響,並計算熱交換器的換熱面積。
系統運轉:
快捷地設定整個系統模型的變化參數,包括運轉中泵的數量或速度、控制閥設定、閥定位、流體性質等,建立實際且準確的系統特徵。
控制閥選型:
快速決定閥數量與確保精確的壓損,閥彙總表將顯示系統中所有閥的有效Cv及k值。

分析報表區

分析結果可分別生成:

    • 數據表格型式的「文字報表」
    • 流量、溫度、壓力等曲線變化的「圖形報表」
    • 可自行編輯備註訊息的網管模型「視覺報表」

文字報表:
單獨呈現管線或接合部份,使用者可指定觀看一般部分、接合部分、附屬部分的報表內容,例如一般部分提供泵浦、閥件、熱交換器的摘要,接合部份可以檢閱所有接合處的報表結果。
使用者可自訂表格欄位項目,篩選物件和參數的顯示、單位、順序(包含分類)以方便檢閱,或直接儲存成Microsoft Excel與Adobe PDF檔案格式。

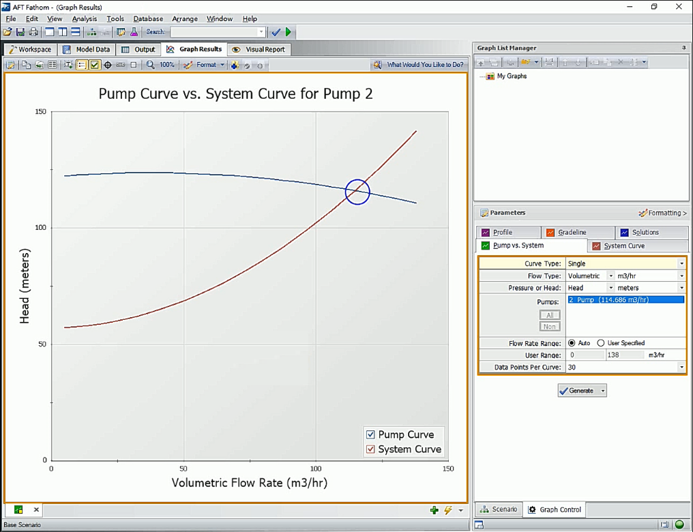

圖形報表:快速生成管線流體、壓力、溫度和其它特性的曲線圖結果。

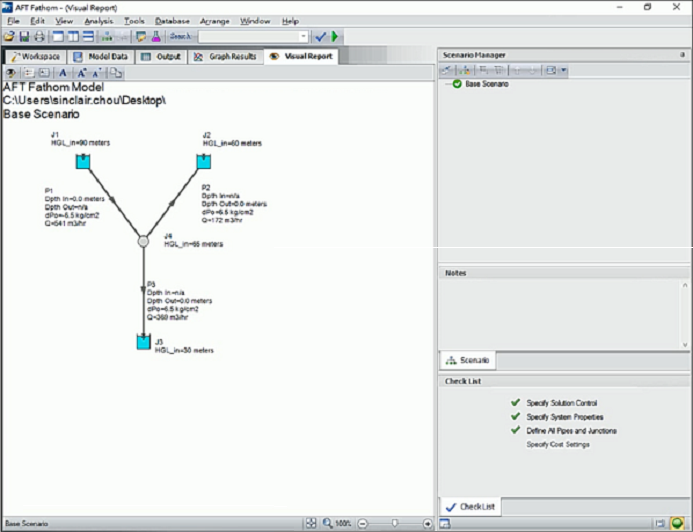

視覺報表:利用圖解呈現所選擇的模型輸出/輸入參數,並可在管線模型上顯示代表自定壓力、溫度、流體和多種特性等的多種顏色變化。

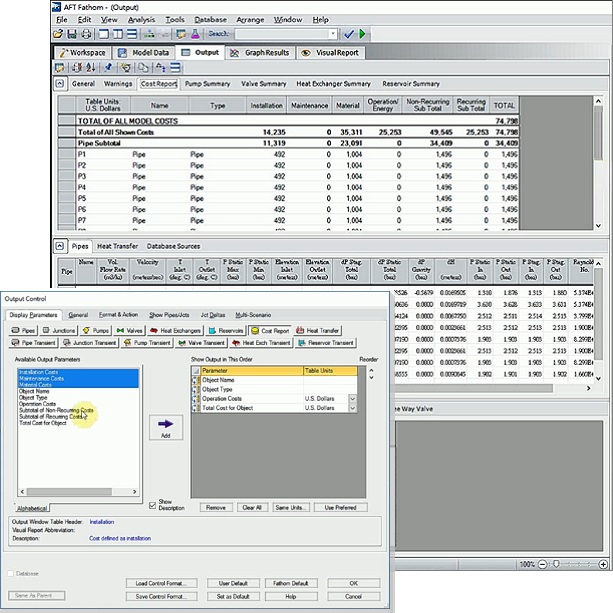

CST 系統建造與運轉成本分析

Fathom 可快速地計算系統的建造成本,包括初始建設的材料及安裝費用,更可進一步估算運轉時期的經常性費用,包含電費(週期性電價)、維護費用等。使用者亦可自定義材料成本與工程費用資料庫,實現更精準的成本估算!

第三方軟體整合協作

第三方軟體整合接口允許使用者進行協作

  • 匯入/匯出數據文件(管道佈置圖與尺寸數據):
    CAESAR II Neutral files、EPANET files、Excel、GIS Shapefile
  • 匯入*.pcf 格式文件(管道組件檔案):
    CADWorx Plant Pro.、AutoCAD Plant 3D、SmartPlant等

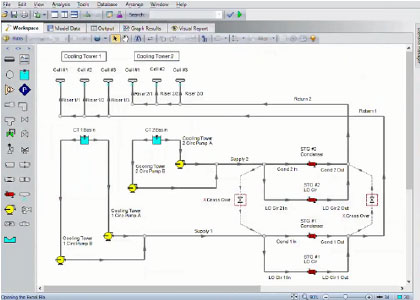

Fathom 實例分析(上)

Fathom 實例分析(下)

透過下載免費的Viewer檢視器,可以分享您的AFT Fathom管網系統模型!

    • 開啟模型、檢視所有視窗內容:
      建模空間、輸入/輸出文字報表、視覺化報表、圖形結果
    • 運行模型與圖形輸出數據
    • 列印與匯出數據
    • 無法透過Viewer編輯、建立模型!


Download
Fathom Viewer (92.1MB)



交互式工作環境

Fathom 提供圖形化建模區與參數化視窗的交互式工作環境,極富邏輯與彈性,清晰易讀、操作簡易!

管網模型是由管道和單元之元件所構成,使用者透過從內建的元件資料庫拖放元件至建模區,以及使用2D或ISO(等角)方式建立結構廣泛的管網模型,包括開放/封閉(再循環)系統、分歧系統、迴路系統等,且無模型大小限制,再透過點擊元件即可設定其屬性。

建模與分析元件

管道以及單元,包含歧管、異徑、三通或WYE(使用Idelchik and Miller損失關係)、彎頭、蓄水池、儲槽(多達25根管線連接為一)、閥、止回閥、三向閥、控制閥(壓力支撐、壓降、恆定的壓降、流體)、洩壓閥、盲端、孔板、文氏流量計、濾網、噴嘴、泵、噴射泵、熱交換器、容積平衡器、通用元件、指定壓力、指定流量。

內建國際通用標準
(API 610、API 526、ANSI/HI 9.6.3)



方案管理員

方案管理員 Scenario Manager 允許同一個管網模型套用多種不同參數工況,分別建立「假設」的設計方案,並同時進行分析,節省重複建模的時間,最後一起比較結果,以供快速評估、選擇最符合需求的配置設計!

客製化資料庫

Fathom 內建大量流體性質與元件資料庫,包含管道、閥件、彎頭、保溫等,使用者亦可自定義,自行加入所需的資料數據。

[選購] 擴充性質資料庫

  • SteamCalc 蒸氣性質資料庫:
    內含NBS/ASME 高準度蒸氣&水性質庫及工具
  • Chempak Suite流體性質資料庫:
    內含額外近700種不可壓縮流體性質資料

強大的管網求解器

Fathom 強大的分析求解器以重要的國際通用理論方法為演算基礎:
Jeppson管網求解方法、多項牛頓流體壓損計算方法、非牛頓流體法則、Incropera,F.P.與Dewitt,D.P.管熱傳理論、NTU熱交換器熱傳理論、以及非沉降性漿體方法等

以清晰的使用者介面、簡潔的操作模式呈現!

多樣化模擬分析類型

    • 管徑決定 & 管網流量平衡計算
    • 壓降計算:計算管路各點靜態、動態壓力與流向
    • 流速計算
    • 管網能量平衡:熱傳模擬與溫降計算
    • 泵浦選型(或停機)
    • 控制閥Cv,Kv值、安全閥等閥件選型:可加入泵的黏度修正
    • 閥件定位(或關閉)
    • 熱交換器之換熱面積
泵浦選型:
包括串聯或並排的泵運轉、flow vs. head或NPSHA vs. NPSHR、不同的泵速度、黏度修正及計算泵動力與能源的成本,都能從外部資料庫匯入並連網連結Intelliquip選泵,使用者能夠快速選擇大量的泵性能。
熱傳分析:
冷卻或加熱系統中含有熱交換器或管邊界的多迴路熱傳導模擬與計算,包括保溫層的影響,並計算熱交換器的換熱面積。
系統運轉:
快捷地設定整個系統模型的變化參數,包括運轉中泵的數量或速度、控制閥設定、閥定位、流體性質等,建立實際且準確的系統特徵。

控制閥選型:
快速決定閥數量與確保精確的壓損,閥彙總表將顯示系統中所有閥的有效Cv及k值。

模擬系統操作變數

    • 透過開啟/關閉單元,評估不同的操作條件
    • 改變管道和單元數據,比較不同的設計方案
    • 以現有系統為基礎模型,另外添加系統,評估現有系統擴展的可能性
    • 將不同的運作流體設置成子設計方案,進行評估
    • 針對新建的系統和已使用(受腐蝕)的管道系統進行比較

分析報表區

分析結果可分別生成:

    • 數據表格型式的「文字報表」
    • 流量、溫度、壓力等曲線變化的「圖形報表」
    • 可自行編輯備註訊息的網管模型「視覺報表」

文字報表:單獨呈現管線或接合部份,使用者可指定觀看一般部分、接合部分、附屬部分的報表內容,例如一般部分提供泵浦、閥件、熱交換器的摘要,接合部份可以檢閱所有接合處的報表結果。
使用者可自訂表格欄位項目,篩選物件和參數的顯示、單位、順序(包含分類)以方便檢閱,或直接儲存成Microsoft Excel與Adobe PDF檔案格式。

圖形報表:快速生成管線流體、壓力、溫度和其它特性的曲線圖結果。

視覺報表:利用圖解呈現所選擇的模型輸出/輸入參數,並可在管線模型上顯示代表自定壓力、溫度、流體和多種特性等的多種顏色變化。

CST 系統建造與運轉成本分析

Fathom 可快速地計算系統的建造成本,包括初始建設的材料及安裝費用,更可進一步估算運轉時期的經常性費用,包含電費(週期性電價)、維護費用等。使用者亦可自定義材料成本與工程費用資料庫,實現更精準的成本估算!

第三方軟體整合協作

第三方軟體整合接口允許使用者進行協作

  • 匯入/匯出數據文件(管道佈置圖與尺寸數據):
    CAESAR II Neutral files、EPANET files、Excel、GIS Shapefile
  • 匯入*.pcf 格式文件(管道組件檔案):
    CADWorx Plant Pro.、AutoCAD Plant 3D、SmartPlant等

Fathom 實例分析(上)

Fathom 實例分析(下)

透過下載免費的Viewer檢視器,可以分享您的AFT Fathom管網系統模型!

    • 開啟模型、檢視所有視窗內容:
      建模空間、輸入/輸出文字報表、視覺化報表、圖形結果
    • 運行模型與圖形輸出數據
    • 列印與匯出數據
    • 無法透過Viewer編輯、建立模型!


Download
Fathom Viewer (92.1MB)



擴充摸組 (另購)

選購的 Fathom 功能擴充模組 在不可壓縮流體管網系統模型的基礎上,提供專門且專業的設計與模擬功能,滿足使用者的進階需求,擴充模組可個別搭配 Fathom 模型或共同整合使用~

單獨確定每條管路尺寸的日子已經過時了!
ANS模組使用先進的智能求解方法IntelliFlow找出最小化成本的參數組合!
管道建置與能源成本得以顯著降低10-15%!

ANS 管徑自動優化模組 效益:

    • 最大限度地降低系統建置與全生命週期成本
    • 實現管網系統整體流量平衡
    • 確保在多個設計工況中滿足性能要求
    • 設計者可了解真正控制的因素
    • Fathom使用者能夠更輕鬆上手ANS模組

ANS模組使用IntelliFlow,結合先進的數字搜索演算法和管道流體模擬法,以集成方式自動調整所有管道和系統組件的尺寸,最大限度地降低成本!

ANS模組在Fathom模型上僅「增加1%」額外的工作量,全球用戶經驗證實,管道建置與運轉成本得以顯著「降低10-15%」

 ANS模組功能:

    1. 調整管道尺寸,最小化管道重量、管道容積或系統成本
    2. 輸入設計要求 (如:壓力、流量、速度或NPSH),自動調整尺寸
    3. 減少泵的能耗
    4. 將管道和泵指定為群組,一起執行自動優化選型
    5. 自動優化調整管道尺寸,對泵、閥進行優化選型, 以滿足不同設計方案的案例要求
    6. 採用業界領先的搜索算法,以找到最佳的選型結果
    7. 從Excel輕鬆導入管道和設備成本數據

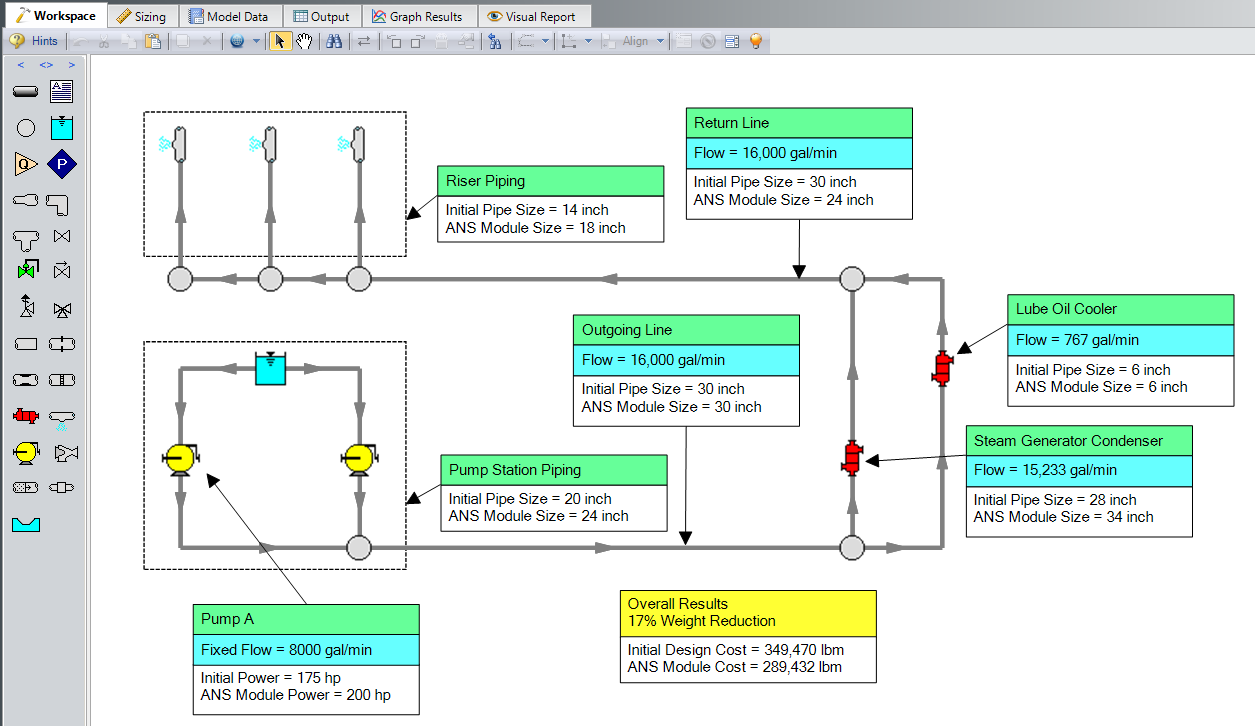

▲ANS模組智能調整了冷卻塔模型中的管道尺寸,使總管道重量減少17%,最小化潤滑油冷卻器和蒸氣冷凝器的流量。
  • 如何使用ANS模組?

依「優化選型面板」輸入目標,運行模型,ANS模組將自動針對管道進行優化選型。

設定項目包含:選擇優化目標(最小化重量、體積或成本)、選擇優化管道、候選集(允許的管道尺寸範圍)、設計要求、指定成本數據庫、優化選型演算法、從屬設計方案。

輸入變量與目標,GSC模組將自動快速求解答案!
大幅降低傳統手動反覆分析時間,有效提高準確率與生產力!

GSC 目標求解模組 效益:

    • 評估系統參數變更的影響
    • 自動執行迭代分析,節省時間
    • 模擬控制系統行為

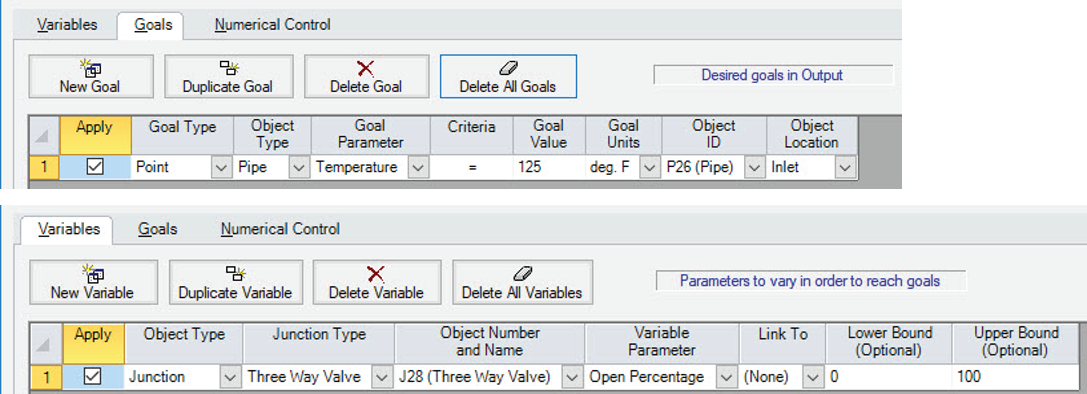

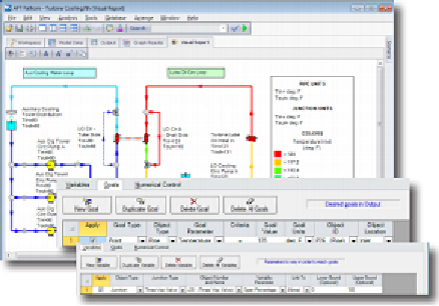

GSC目標求解模組強大而高效的數值優化引擎,能夠處理具有大量參數和目標的模型,並自動執行迭代、目標搜索、模擬系統中控制功能,快速針對不同系統參數值求解,避免繁瑣的人工反覆運算,以滿足使用者設定的目標!

GSC模組允許使用者在整個系統的多個位置定義多個變數與目標終點;目標可以是單點、不同點或總計終點。

 GSC模組功能:

    1. 設置多目標與多變數之自動求解
    2. 設定單點目標、不同目標與加總目標
    3. 通過自動調整管道摩擦與縮放,來匹配測量數據,以校準模型
    4.  變數或目標的建模參數,包括:
      • 泵:轉速、流量、揚程、葉輪直徑
      • 閥:開度、Cv/k、壓差、流量
      • 儲槽:液位、溫度
      • 控制閥:設定點、開度
      • 孔板:直徑、流孔面積
      • 熱交換器:熱效率、溫度、換熱面積、U值
      • 噴嘴:面積、損失係數K、出口壓力
  • GSC模組模組可以回答以下問題:
    • 多少泵速可以達到遠處多個油槽的指定總流量?
    • 多個不同位置的閥在系統設備之間分別需要的供應壓力為何?

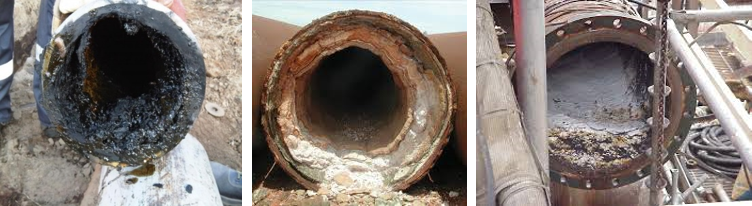

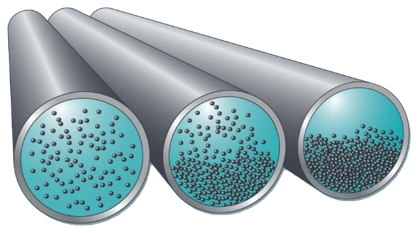

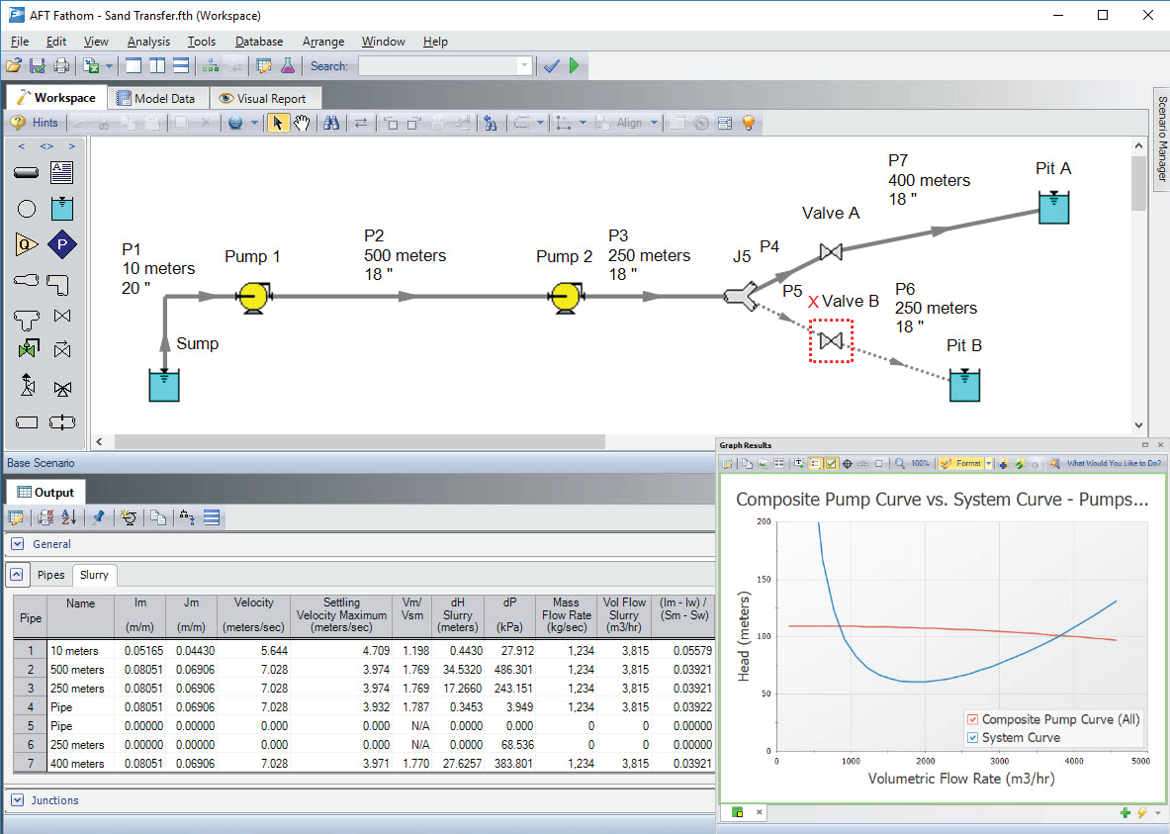

漿體(Slurry)系統是目前水力系統設計與分析的空前挑戰!
SSL模組可以準確地計算漿體特性、濃度變化與泵性能,
避免系統故障以及過高的營運成本,有效解決漿體輸送問題!

SSL 沉降性漿體模組 效益:

    • 專業處理漿體系統挑戰
    • 預測沉降速度與是否發生沉積
    • 防止堵塞管道和誤選泵
    • 提高系統性能
    • 減少能源使用、降低運營和維護成本

SSL模組準確地模擬漿體特性、濃度變化與泵性能,並使用最先進的技術分析漿體系統的流量、壓損與因固形顆粒而降低泵性能的情形,避免系統故障以及過高的營運成本,有效地解決漿體輸送的問題!

 SSL模組功能:

    1. 適用於各種漿體數據
    2. 固體顆粒屬性可儲存於共享資料庫中重複使用
    3. 使用最先進Warman 或ANSI/HI 校正係數:
      預測泵送固體時的流量、壓降和降低的泵性能
    4. 產生具有沉降速度、漿體容積、質流量等其他參數的輸出報表,並在不同設計方案間比較結果
    5. 產生專門的漿體系統曲線,呈現關鍵的系統流速限制

建模與分析

  1. 指定漿料:
    • 基本的水漿輸入 – 使用水作為載液並將所有管道視為等溫
    • 先進的漿體輸入 – 使用任何流體作為載體流體,允許管道之間的漿體性質變化,並支援傳熱和系統能量平衡計算
  2. 三種漿體分析法擇一使用:
    • 最小 – 可用於初步設計階段
    • 簡單 – 需要其他資訊以提供更精確的計算
    • 詳細 – 預設/提供最嚴格的分析方法
  3. 選擇壓力與速度數據以計算漿料的M參數
  4. 泵性能:
    • 從兩種泵送漿體降級方法中選擇
      • ANSI/HI Standard 12.1-12.6-2016 method
      • Warman method
    • 計算系統揚程損失
    • 為單個或多個泵生成泵與系統曲線,以回答關鍵問題:
      • 在多少流量時會開始出現沉積?
      • 什麼時候發生隨著流量減少而增加的泵揚程?

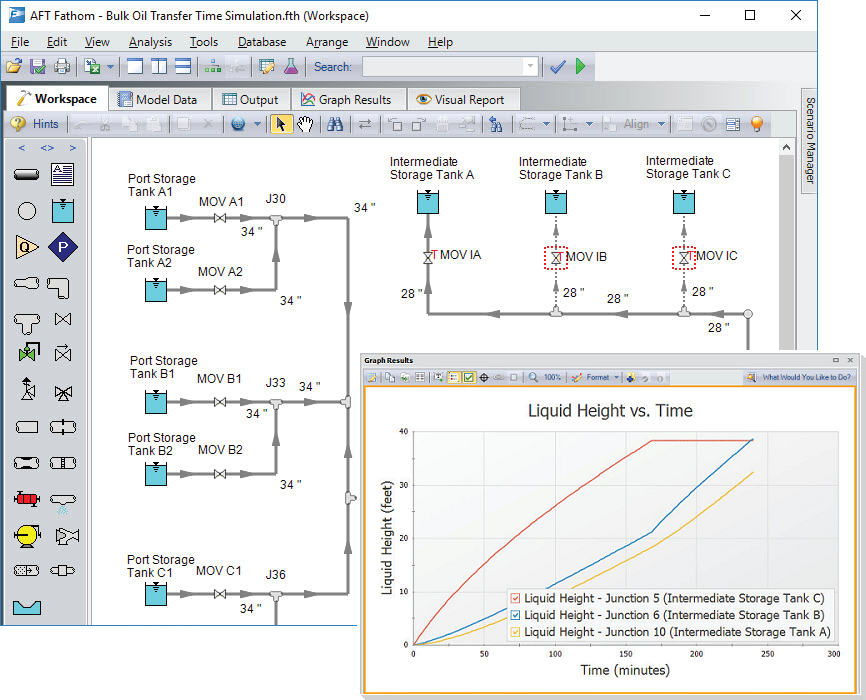

XTS模組自動變更靜態分析參數,實現系統的動態模擬!
進行許多隨時間變化的關鍵模擬分析!

XTS 延時動態分析模組 效益:

    • 了解關鍵參數隨時間變化的情況
    • 自動更改參數以進行動態模擬
    • 圖形分析結果包含動畫,呈現動態的延時變化
當靜態分析無法模擬並判斷隨時間變化的重要設計參數時,XTS模組透過自動變更一系列靜態分析的參數,將建模功能擴展到時程,得以實現「系統的動態模擬」,包含模擬時間瞬變事件觸發瞬變以及系統組件本身特性發生的固有瞬變

 XTS模組功能:

    • 可模擬多種的時間事件下管路系統的各點壓力、流量變化情形,時間事件包含:
      • 儲槽容積與液位跟蹤(預測充滿和排空儲槽的時長)
      • 泵啟動/停止與速度變化
      • 閥門開度的變化
      • 控制閥設定值變化

~最完整、最便利、最佳整合的 流體性質資料庫及工具~

ChemPak Suite 流體性質資料庫

內含三個模組 可直接存取或建立流體性質數據

  1. Property Database 流體性質庫
    • ~700項不可壓縮流體性質資料 for Fathom、Impulse
      可組合非反應的靜態混合多種流體結果來建模
    • ~600項可壓縮流體(氣體)性質資料 for Arrow
      可從交匯的流動獲得靜態混合與動態混合結果來建模
  2. VIEWER 檢視器
    由指定單點、二點或某範圍間(單種或混合)查詢流體性質
  3. Excel 接口
    直接從Excel中存取Property Database流體性質資料
流體性質資料 :
Bulk Modulus of Elasticity、Compressibility Factor、Critical Pressure、Critical Temperature、Density、Enthalpy、Entropy、Internal Energy、Isentropic Expansion Coef., Gamma、Kinematic Viscosity、Molecular Weight、Phase、 Prandtl Number、Pressure、Quality、Saturation Pressure、Saturation Temperature、Sonic Velocity、Specific Heat, cp & cv、Specific Volume、Surface Tension、Temp. Superheat/Subcooled、Temperature、Thermal Conductivity、Viscosity、Volume Expansivity

~提供 NBS/ASME 高準度蒸氣/水性質庫及工具~

SteamCalc 蒸氣性質資料庫

內含三個模組可直接存取或建立流體性質數據

  1. 計算水和蒸氣特性方程式:
    • 1997 ASME Steam Tables 蒸氣資料表
    • 1984 National Bureau of Standards 國家標準局
  2. VIEWER 檢視器
    指定單點、二點或範圍的蒸氣/水性質分析,由使用者自訂輸出的參數與單位,計算結果可儲存、列印、複製
  3. Excel 接口
    直接從Excel中存取ASME和NBS蒸氣/水方程式
蒸氣/水性質資料:
Bulk Modulus of Elasticity、Compressibility Factor、Density、Enthalpy、Entropy、Internal Energy、Isentropic Expansion Coef., Gamma、Kinematic Viscosity、Phase、Prandtl Number、Pressure、Quality、
Saturation Temperature、Sonic Velocity、Specific Heat cp & cv、Specific Volume、Temperature subcool、Temperature Superheat、Temperature、Thermal Conductivity、Viscosity

單獨確定每條管路尺寸的日子已經過時了!
ANS模組使用先進的智能求解方法IntelliFlow找出最小化成本的參數組合!
管道建置與能源成本得以顯著降低10-15%!



ANS (Automated Network Sizing)│管徑自動優化模組

ANS模組使用IntelliFlow,結合先進的數字搜索演算法和管道流體模擬法,以集成方式自動調整所有管道和系統組件的尺寸,最大限度地降低成本!

ANS模組在Fathom模型上僅「增加1%」額外的工作量,全球用戶經驗證實,管道建置與運轉成本得以顯著「降低10~15%」

  • ANS模組效益:
    • 最大限度地降低系統建置與全生命週期成本
    • 實現管網系統整體流量平衡
    • 確保在多個設計工況中滿足性能要求
    • 設計者可了解真正控制的因素
    • Fathom使用者能夠更輕鬆上手ANS模組

▲ANS模組智能調整了冷卻塔模型中的管道尺寸,使總管道重量減少17%,最小化潤滑油冷卻器和蒸氣冷凝器的流量。

  • 如何使用ANS模組?

依「優化選型面板」輸入目標,運行模型,ANS模組將自動針對管道進行優化選型。

設定項目包含:選擇優化目標(最小化重量、體積或成本)、選擇優化管道、候選集(允許的管道尺寸範圍)、設計要求、指定成本數據庫、優化選型演算法、從屬設計方案。

 ANS模組功能:

    1. 調整管道尺寸,最小化管道重量、管道容積或系統成本
    2. 輸入設計要求 (如:壓力、流量、速度或NPSH),自動調整尺寸
    3. 減少泵的能耗
    4. 將管道和泵指定為群組,一起執行自動優化選型
    5. 自動優化調整管道尺寸,對泵、閥進行優化選型, 以滿足不同設計方案的案例要求
    6. 採用業界領先的搜索算法,以找到最佳的選型結果
    7. 從Excel輕鬆導入管道和設備成本數據

輸入變量與目標,GSC模組將自動快速求解答案!
大幅降低傳統手動反覆分析時間,有效提高準確率與生產力!



GSC (Goal Seek & Control)│目標求解模組



輸入變量與目標,GSC模組將自動快速求解答案!

GSC目標求解模組強大而高效的數值優化引擎,能夠處理具有大量參數和目標的模型,並自動執行迭代、目標搜索、模擬系統中控制功能,快速針對不同系統參數值求解,避免繁瑣的人工反覆運算,以滿足使用者設定的目標!

GSC模組允許使用者在整個系統的多個位置定義多個變數與目標終點;目標可以是單點、不同點或總計終點。

  • GSC模組模組可以回答以下問題:
    • 多少泵速可以達到遠處多個油槽的指定總流量?
    • 多個不同位置的閥在系統設備之間分別需要的供應壓力為何?
  • GSC模組效益:
    • 評估系統參數變更的影響
    • 自動執行迭代分析,節省時間
    • 模擬控制系統行為

 GSC模組功能:

    1. 設置多目標與多變數之自動求解
    2. 設定單點目標、不同目標與加總目標
    3. 通過自動調整管道摩擦與縮放,來匹配測量數據,以校準模型
    4.  變數或目標的建模參數,包括:
      • 泵:轉速、流量、揚程、葉輪直徑
      • 閥:開度、Cv/k、壓差、流量
      • 儲槽:液位、溫度
      • 控制閥:設定點、開度
      • 孔板:直徑、流孔面積
      • 熱交換器:熱效率、溫度、換熱面積、U值
      • 噴嘴:面積、損失係數K、出口壓力

漿體(Slurry)系統是目前水力系統設計與分析的空前挑戰!
SSL模組可以準確地計算漿體特性、濃度變化與泵性能,
避免系統故障以及過高的營運成本,有效地解決漿體輸送的問題!



SSL (Setting Slurries)│沉降性漿體模組



漿體(Slurry)系統是目前水力系統設計與分析的空前挑戰!

SSL模組準確地模擬漿體特性、濃度變化與泵性能,並使用最先進的技術分析漿體系統的流量、壓損與因固形顆粒而降低泵性能的情形,避免系統故障以及過高的營運成本,有效地解決漿體輸送的問題!

  • SSL模組效益:
    • 專業處理漿體系統挑戰
    • 預測沉降速度與是否發生沉積
    • 防止堵塞管道和誤選泵
    • 提高系統性能
    • 減少能源使用、降低運營和維護成本

建模與分析

  1. 指定漿料:
    • 基本的水漿輸入 – 使用水作為載液並將所有管道視為等溫
    • 先進的漿體輸入 – 使用任何流體作為載體流體,允許管道之間的漿體性質變化,並支援傳熱和系統能量平衡計算
  2. 三種漿體分析法擇一使用:
    • 最小 – 可用於初步設計階段
    • 簡單 – 需要其他資訊以提供更精確的計算
    • 詳細 – 預設/提供最嚴格的分析方法
  3. 選擇壓力與速度數據以計算漿料的M參數
  4. 泵性能:
    • 從兩種泵送漿體降級方法中選擇
      • ANSI/HI Standard 12.1-12.6-2016 method
      • Warman method
    • 計算系統揚程損失
    • 為單個或多個泵生成泵與系統曲線,以回答關鍵問題:
      • 在多少流量時會開始出現沉積?
      • 什麼時候發生隨著流量減少而增加的泵揚程?

 SSL模組功能:

    1. 適用於各種漿體數據
    2. 固體顆粒屬性可儲存於共享資料庫中重複使用
    3. 使用最先進Warman 或ANSI/HI 校正係數:
      預測泵送固體時的流量、壓降和降低的泵性能
    4. 產生具有沉降速度、漿體容積、質流量等其他參數的輸出報表,並在不同設計方案間比較結果
    5. 產生專門的漿體系統曲線,呈現關鍵的系統流速限制

XTS模組自動變更靜態分析參數,實現系統的動態模擬!
進行許多隨時間變化的關鍵模擬分析!



XTS (Extended Time Simulation)│延時動態分析模組

當靜態分析無法模擬並判斷隨時間變化的重要設計參數時,XTS模組透過自動變更一系列靜態分析的參數,將建模功能擴展到時程,得以實現「系統的動態模擬」,包含模擬時間瞬變事件觸發瞬變以及系統組件本身特性發生的固有瞬變
  • XTS模組效益:
    • 了解關鍵參數隨時間變化的情況
    • 自動更改參數以進行動態模擬
    • 圖形分析結果包含動畫,呈現動態的延時變化

 XTS模組功能:

    • 可模擬多種的時間事件下管路系統的各點壓力、流量變化情形,時間事件包含:
      • 儲槽容積與液位跟蹤(預測充滿和排空儲槽的時長)
      • 泵啟動/停止與速度變化
      • 閥門開度的變化
      • 控制閥設定值變化

~最完整、最便利、最佳整合的 流體性質資料庫及工具~

ChemPak Suite 流體性質資料庫

內含三個模組 可直接存取或建立流體性質數據

  1. Property Database 流體性質庫:
    • ~700項不可壓縮流體性質資料 for Fathom、Impulse
      可組合非反應的靜態混合多種流體結果來建模
    • ~600項可壓縮流體(氣體)性質資料 for Arrow
      可從交匯的流動獲得靜態混合與動態混合結果來建模
  2. VIEWER 檢視器:
    由指定單點、二點或某範圍間(單種或混合)查詢流體性質
  3. Excel 接口:
    直接從Excel中存取Property Database流體性質資料
流體性質資料 :
Bulk Modulus of Elasticity、Compressibility Factor、Critical Pressure、Critical Temperature、Density、Enthalpy、Entropy、Internal Energy、Isentropic Expansion Coef., Gamma、Kinematic Viscosity、Molecular Weight、Phase、 Prandtl Number、Pressure、Quality、Saturation Pressure、Saturation Temperature、Sonic Velocity、Specific Heat, cp & cv、Specific Volume、Surface Tension、Temp. Superheat/Subcooled、Temperature、Thermal Conductivity、Viscosity、Volume Expansivity

~提供 NBS/ASME 高準度蒸氣/水性質庫及工具~

SteamCalc 蒸氣性質資料庫

內含三個模組可直接存取或建立流體性質數據

  1. 計算水和蒸氣特性方程式:
    • 1997 ASME Steam Tables 蒸氣資料表
    • 1984 National Bureau of Standards 國家標準局
  2. VIEWER 檢視器:
    指定單點、二點或範圍的蒸氣/水性質分析,由使用者自訂輸出的參數與單位,計算結果可儲存、列印、複製
  3. Excel 接口:
    直接從Excel中存取ASME和NBS蒸氣/水方程式
蒸氣/水性質資料:
Bulk Modulus of Elasticity、Compressibility Factor、Density、Enthalpy、Entropy、Internal Energy、Isentropic Expansion Coef., Gamma、Kinematic Viscosity、Phase、Prandtl Number、Pressure、Quality、
Saturation Temperature、Sonic Velocity、Specific Heat cp & cv、Specific Volume、Temperature subcool、Temperature Superheat、Temperature、Thermal Conductivity、Viscosity

系統需求

》建議作業系統 & 最低硬體需求
作業系統Windows 7 專業版 或 更高版本 (32/64位元)
硬體需求處理器:四核i7處理器
顯示卡:1024x768 SVGA 以上
RAM:建議4GB以上
硬碟空間:5GB可用空間​
應用行業
石油、化學製程系統核能、火力電廠系統氣體分配系統生物科技、製藥製程系統
造紙製程系統礦砂、水泥輸送系統半導體、電子製造系統純/廢水處理系統
空調、冷凍系統給/排水、消防系統汽車、船艦系統航空、航太系統
關閉選單
