Parabuild 鋼構自動詳圖軟體

產品簡介

高效3D鋼構建模能力!

強大鋼構接頭與連接件!

高度自動化施工圖與文件!


專為鋼構工程製造詳圖所研發的比利時-Parabuild鋼構自動詳圖軟體,架構於AutoCAD(租賃授權)或BricsCAD (買斷授權/開啟連結)上,中文化、直覺的操作介面,易學易用!

獨家「關聯建模器」的高效建模能力,結合靈活的「接頭和常用組件庫(巨集)」功能,不需撰寫程式語言,即可自定義接頭功能,協助使用者快速完成3D鋼構模型!透過IFC等格式,輕鬆進行BIM建築資訊模型的整合與協作。

Parabuild自動生成施工、製造所需的DWG格式詳圖、文件與材料清單,更提供型鋼物料計算功能!專業的Parabuild提升使用者工作效益、簡化作業流程,全面降低產製時間與物料成本!

功能介紹

選擇Parabuild的領先優勢

-3D鋼構建模-

強大的關聯建模器

使用關聯建模器快速進行鋼構零件、構件或框架組件建模工作,如梁、大梁、托梁、柱、支柱、檁條等。
移動游標,在游標旁、物件附近或其他上下文,即時顯示解決方案的提示;新的元件會自動與附近的桿件或軸線鏈結。

豐富的標準接頭

Parabuild 擁有豐富的標準鋼構接頭型式資料庫。
接頭的細部設計變得很容易!點選欲連接的鋼構桿件,這時會顯示適用的連接型式列表,接頭建模瞬間完成,並能輕鬆將未連接的構件變為完全連接的鋼構組件。

用戶自定義接頭

憑藉鋼構物件的幾何規則,使用者可直接透過繪圖工具修改資料庫中的標準接頭,更可利用模板創建、自訂符合所需的特殊接頭型式,完全不需撰寫程式語言。
自訂接頭完全與內建的標準接頭系統整合,提供所有專案重複使用!

幾何約束與巨集

Parabuild 是唯一允許模型物件完全應用幾何約束規則的鋼構自動詳圖軟體。
接頭型式和常用組件庫(巨集)可在模板圖紙中進行約束,相同的組件可在不同的專案重複使用,不需撰寫程式語言即可自定,實現常用組件的重複應用能力。

即時的碰撞檢查

Parabuild 架構在普及的AutoCAD或BricsCAD(買斷授權)上,可縮短學習曲線,降低培訓成本。
使用者可以通過標準指令或使用物件屬性管理器進行修改,所有的 Parabuild 物件都整合在一起,就像是原生的AutoCAD或BricsCAD物件一樣。

完全相容於
AutoCAD或BricsCAD中

憑藉鋼構物件的幾何規則,使用者可直接透過繪圖工具修改資料庫中的標準接頭,更可利用模板創建、自訂符合所需的特殊接頭型式,完全不需撰寫程式語言。
自訂接頭完全與內建的標準接頭系統整合,提供所有專案重複使用!

-圖紙與文件-

自動生成鋼構詳圖

自動生成鋼構施工圖/詳圖:Parabuild 直接從3D模型生成高品質的2D零件圖、構件圖、裝配圖,自動加入尺寸與標註,AI技術的標註位置優化器確保了圖紙良好的可讀性。

輕鬆建立佈置圖

3D模型可以輕鬆建立佈置(GA)圖,包含基礎螺栓圖、側視圖、平面圖、3D視圖、剖面圖等。
佈置圖與3D模型保持連動,一鍵即可同步更新,尺寸也會依據變更而自動調整。

自動分配零、構件編號

Parabuild直接使用AutoCAD或BricsCAD的原生格式,能夠識別相同零件和構件,並自動分配編號,帶入2D圖紙!

快速生成材料清單

透過擷取3D模型物件參數,生成Excel、Parabuild 電子表格或純文字等格式的材料清單(BOM)。
表格可完全自定義,允許使用者修改、調整欄位項目等。

一鍵生成CNC文件

可生成用於自動化鑽孔、標記、切割設備的DSTV文件與DXF文件;另外,可搭配 BricsCAD communicator 格式交換軟體,以生成STEP文件。

型鋼物料計算功能

Parabuild 從3D模型中提取需要切割的桿件,使用者只需要提供庫存中每個型鋼規格的長度,Parabuild便會以最少材料損失為前提,進行物料計算。

高效建模的秘密武器!

Parabuild致力於提高鋼構施工圖/詳圖產製的工作效率,
開發了強大了的「關聯建模器」,
協助使用者輕鬆又快速地完成3D鋼構模型!
「關聯建模器」結合了能夠完全定義物件尺寸、方向、位置等參數資料的「幾何約束」,
與實現常用組件重複應用的「常用組件庫(巨集)」功能,
成為Parabuild高效3D建模的絕佳秘密武器!

關聯建模器

Parabuild所開發的關聯建模器是最省力的建模工具!
不只能夠輕鬆、快速地建立、修改模型物件,
與物件連接的整個組件也會隨之變更而自適應調整,
只需要輸入基本的關聯物件並指定所需的位置,
直接省略建模過程中繁瑣的步驟並保持完全連動的模型

用關聯建模器,跳過了以往2D/3D混合建模的繁瑣步驟,直接在3D環境完成建模工作!

直覺式關聯物件:

關聯建模器會參考使用者建模時的游標位置以及附近的關連物件,產生可用的參考物件(如梁、大梁、托梁、柱、支柱、檁條等),供使用者快速地選用,加入的新物件會直覺連接附近既有物件或軸線,並即時自行調整參數以適應變化。

磁吸功能與其他快捷按鈕:

使用關聯建模器時,點擊模型物件,即會顯示其位置與尺寸;當游標移到物件的周圍,將顯示有磁吸邊緣或中點的功能選項,或當要加入物件時,附近物件即會帶有磁吸效果,智能磁吸功能與其他快捷按鈕省略手動切換視圖、UCS以及繁瑣的抓點步驟,減少每次滑鼠點擊次數,快速完成智能化3D模型!

參考按鈕

使用關聯建模器時,可直接在3D模型中編輯,拖動標註、鍵入數字等改變尺寸與位置,更可點擊「參考按鈕」變更參考物件。

旋轉方向按鈕

使用「旋轉方向按鈕」即可一鍵變更關聯建模器所提供的物件方向,不需再輸入角度或參考點!

關聯按鈕

使用「關聯按鈕」,加入的標準鋼構物件,如梁、柱、加勁板、端板、鋼板、軸線等,即可與原有的模型物件內、外側對齊放置。

智能化連動模型:

將軸線、框架、連接件、零件與螺栓連接後,將形成智能化連動模型,當局部變更,整個相連的模型會自動調整因應。
例如:加大軸線的水平距離,軸線上柱子間連接的斜撐與梁便會自動增加長度,以保持整個模型的完整。

常用組件庫(巨集)

常用組件庫(巨集)實現了常用組件的重複應用能力!
靈活的、可由用戶定義的常用組件庫(巨集)
透過一個由幾何約束定義的模板圖紙來建立,
一旦建立了模板圖紙,此模板可套用於所有專案。
內建的標準常用組件(巨集)包含支撐、桁架、檁條、籠梯、門框等。

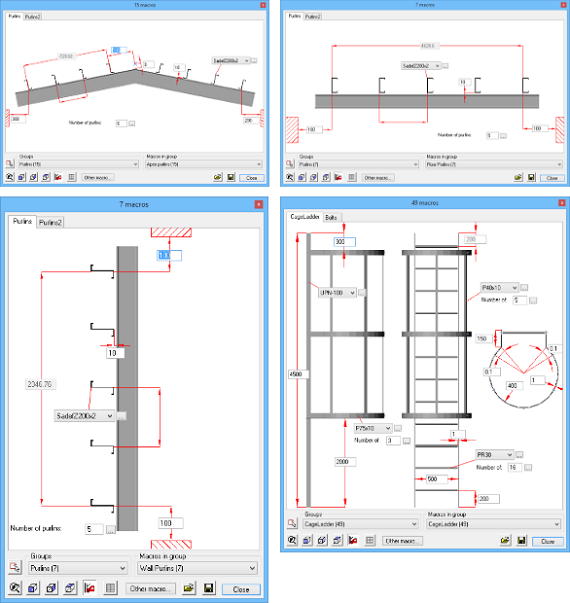

自定義常用組件庫(巨集):

標準的常用組件(巨集)都是在模板圖紙中完全由幾何約束所定義,不需透過編寫程式即可修改,同樣利用模板圖紙可以自訂任何形式的常用組件(巨集),也允許複製常用組件(巨集)套用在新的構件上。

智能化複製常用組件(巨集):

在模板圖紙中完全由幾何約束所定義的常用組件(巨集),擁有自動計算的能力,因此能夠複製基本構件上的組件(巨集)套用並適應在不同的構件上。

*左邊支撐複製到右邊位置,巨集自動改變支撐以適應柱之間不同距離

標準常用組件(巨集)-支撐:

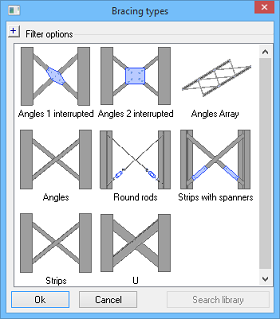

模板圖紙定義了每個支撐形式,且包含作為單獨連接件的角撐板;只需要選定桿件範圍以及支撐形式,即可在構件中加入支撐。

標準常用組件(巨集)-桁架:

 Parabuild 中的桁架定義為模板的巨集,透過選擇一模型線即可套用。

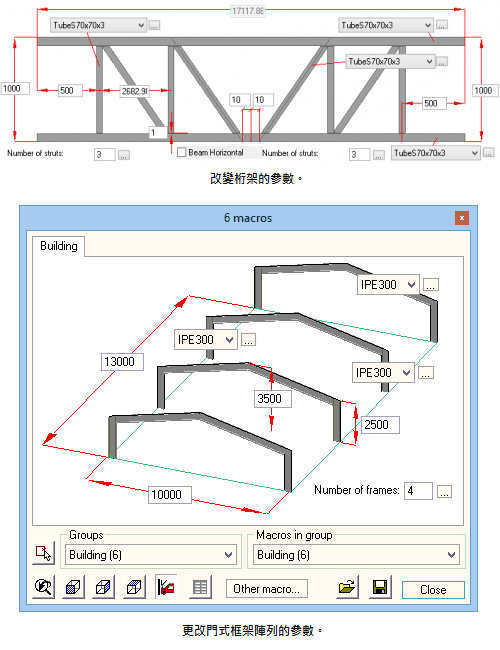

桁架會因為模型線的改變而重新計算,在巨集編輯器中可調整所有屬性,例如:形狀、支撐的數量、偏移量等。

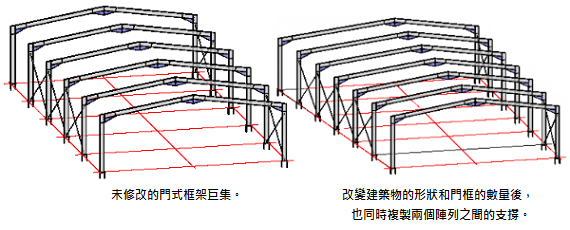

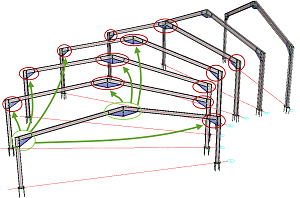

針對重複的部分,桁架採取自動調整的陣列方式來複製支撐以及其連接件,因此每個支撐可各自擁有不同的尺寸(例如具有傾斜邊的桁架),但仍然是源自於同一個原始物件圖形。
不論是內建或是用戶自訂的桁架模板圖紙,都可廣泛使用於各種專案。

標準常用組件(巨集)-自動調整陣列:

為了支援強大的用戶自訂標準常用組件(巨集)形式,發展了一個全新友善的自動調整陣列。
可完整複常用組件(巨集)、接頭及其規則,以便根據每個物件圖形的位置和相關物件圖形的位置進行調整,因此陣列中的每一個物件都可以是獨一無二的!當需要擴充陣列時,可指定插入位置及來源物件,以對不同物件進行特定的更改。
陣列的獨特之處在於,其中的物件可以透過連接件和巨集彼此互相連接,如有需要時,物件可被重新排列以及重新連接。

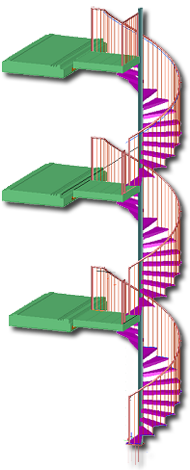

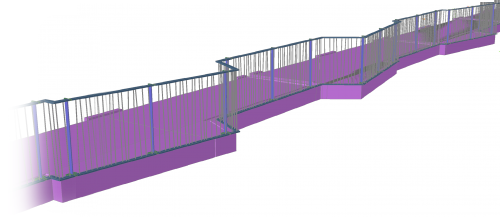

其他標準常用組件(巨集):

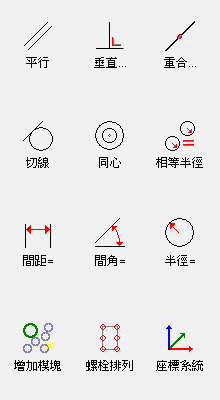

幾何約束

什麼是幾何約束?

模型物件之間的相對關係,如平行、垂直、同心、對稱等,彼此所構成幾何學上的限制即為「幾何約束」。 一旦一個模型物件充分應用了幾何學上的限制,便可完全定義其尺寸、方向及位置等規則。

效益與難題:

設計變更已是鋼構建模工作的常態,因此3D模型中連接的軸線、零件、構件與螺栓能夠連動並自適應變化儼然是非常重要的能力!

「幾何約束」是實現智能化連動模型的必需工具!幾何約束在機械電腦輔助設計(CAD)軟體的應用已經非常成熟,但因為鋼構工程模型規模相對龐大、物件數量多、造型相對複雜等原因,對軟體本身是相當大的挑戰,因此鋼構建模工作始終未能得益於幾何約束。

幾何約束的應用:

今天Parabuild成功將幾何約束應用在鋼構建模上!完全受幾何約束的模板圖紙可以應用在所有3D模型中,在使用關聯建模器的同時,物件即自動受到幾何約束!自適應連動模型將大幅提高鋼構建模的效益,減少設計變更耗損的人力與時間成本!

幾何解算器:

幾何解算器透過方程式,如:四則運算(加法、減法、乘法、除法…)、標準函數(圓形、對數、絕對…)、三角函數(sin、cos、tan…)等,以進行自動化計算,處理較複雜的自訂接頭或常用組件(巨集)。


可選擇的約束:

3D模型物件可以選擇是否應用幾何約束,允許單純繪製獨立、不相約束的物件。
例如:兩個不受幾何約束的物件之間仍可存在受幾何約束的接頭或常用組件(巨集),一旦物件發生了設計變更,則接頭或常用組件(巨集)會自動更新調整。


不須編程即可自定義:

為了最大化鋼構建模的效率,接頭在模板圖紙中即受有約束,因此只需要點擊接頭物件,就可以在3D模型中重複使用接頭進行連接。

Parabuild 內建有標準接頭的模板圖紙,使用者可透過設計工具建立自訂模板,完全不需要編寫程式語言。

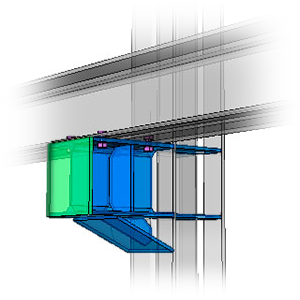

鋼構接頭

Parabuild是唯一不需編寫程式
開放使用者自訂接頭型式的鋼構自動詳圖軟體!
內建豐富的標準接頭型式資料庫易於使用,
憑藉者幾何規則可直接利用繪圖工具修改標準接頭,無需編寫軟體程式。
透過點選套用,
強大的自適應能力讓接頭建模瞬間完成!

由幾何約束定義豐富的標準接頭型式資料庫,包含:

  • 剪力接頭
  • 彎矩接頭
  • 斜角接頭
  • 角接板
  • 牛腿接頭
  • 底板接頭

開放的自訂接頭:

利用模板創建、自訂符合所需的特殊接頭型式,無需編寫軟體程式。

自訂接頭完全與內建的標準接頭系統整合,提供所有專案重複使用!所有接頭型式只需繪製一次,最大化使用效益!

自適應接頭複製功能:

自適應複製、套用標準接頭或使用者自訂接頭功能會自動偵測接頭所要連接桿件相關變數,進而自動將接頭調整成合適的尺寸、方向等,另外更提供了一鍵批次複製套用接頭功能。

無與倫比的自適應接頭複製能力強化自訂接頭功能,更開放!更靈活!更貼近使用者需求!

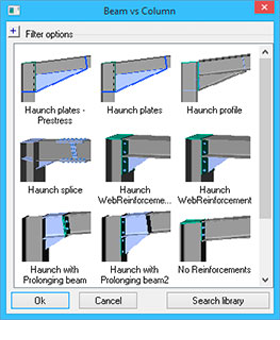

簡易的連接元件:

Parabuild會根據要連接的桿件,提供合適的連接元件選項列表,並能夠在圖形對話框中進一步的調整。

視覺化接頭編輯器:

在獨立的接頭編輯器中做的任何變更,會即時顯示在3D模型上,不會限制正在進行中的設計工作;對於頻繁使用的接頭,還可儲存並加載自訂的參數值。

即時的碰撞檢查

編輯接頭和常用組件(巨集)時,Parabuild 會自動偵測零件間的碰撞,檢查螺栓間隙、開孔到邊緣,或開孔到開孔的距離,並亮顯於模型上。

接頭標準化系統:

透過表格形式設定規則,計算內定值。

BIM(建築資訊模型) Parabuild完全相容於普及的AutoCAD(租賃授權)與BricsCAD (買斷授權)兩個平台, 應用熟悉的指令完成鋼構BIM建築資訊模型! Parabuild 支援最佳的BIM文件IFC格式匯入與匯出, ~IFC、CIS/2以及Acis SAT、3D Solids Dwg幾何格式~ 實現輕鬆模型數據交換,直接與其他軟體整合協作!

自動化圖紙與文件

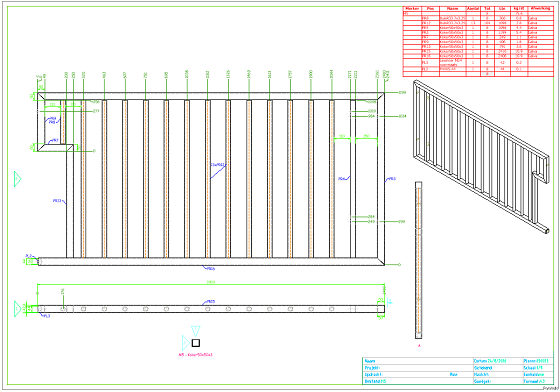

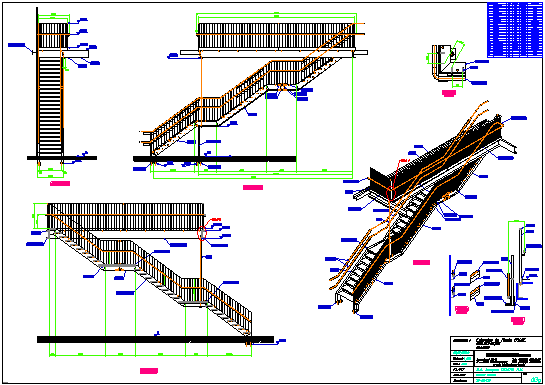

Parabuild 3D鋼構模型自動生成高品質的 2D零件圖、構件圖、裝配圖以及佈置圖(GA)等各式施工製造所需圖紙, 大幅節省製圖時間。
透過擷取模型中物件的參數, 快速產生客製化材料清單、CNC文件; 專用的型鋼物料計算功能更能有效降低材料的浪費。


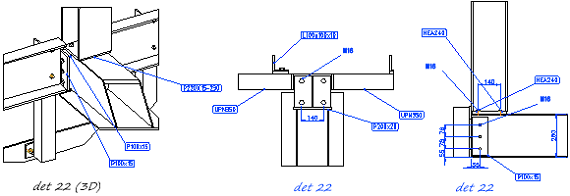

施工圖/詳圖

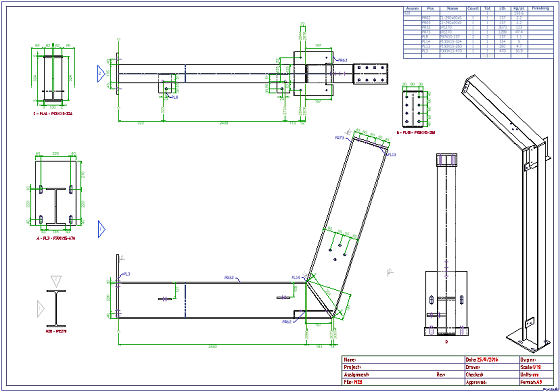

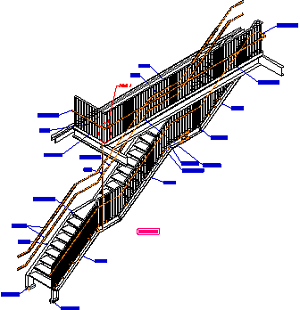

直接從3D模型生成高品質的2D零件、構件圖和裝配圖, Parabuild擁有自動編號功能與標註工具, 搭配標註位置優化器的AI技術, 有效簡化人工製圖、編修的工作, 確保圖紙內容的準確性、提升圖紙生成的完整性!

原生AutoCAD / BricsCAD DWG格式:

所有生成的詳圖都是使用最廣泛DWG格式。使用者可以選擇將施工圖保存在與3D模型相同的圖紙中,或另存成單獨的圖紙。
與其他詳圖軟體不同,Parabuild 直接使用AutoCAD或 BricsCAD 提供的原生格式自動帶入尺寸標註,讓使用者的圖紙編輯工作更順暢!
Parabuild能夠識別相同零件和構件,並自動分配編號,帶入2D圖紙。尺寸會根據3D模型的變化進行更新,以確保圖紙的準確性!

標註位置優化器:

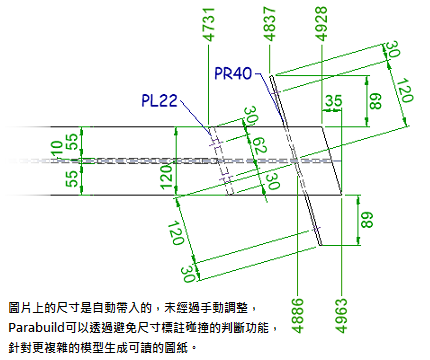

當自動帶入尺寸與標註的同時,Parabuild會啟動位置優化器,透過特殊的AI技術會為標註找到最適當的放置位置,減少人工處理的繁瑣作業,增加2D圖紙的可讀性和舒適性。

方便的標註工具:

 利用視覺輔助工具,設定自動尺寸標註就像修改工作一樣容易!
針對連續尺寸標註、縱座標尺寸標註,甚至是傾斜的尺寸標註,Parabuild 提供了比AutoCAD更高效的繪製與編輯工具;對於有特定需求的使用者,則可利用規則系統來完全控制尺寸標註。


帶入3D模型的資訊與BOM表:

由3D模型生成的2D圖紙,確保了建築資訊的一致性,同時避免人為輸入的錯誤!
圖紙上的材料表可完全自定義,而材料表的內容同樣直接來自於3D模型。

階段與修訂:

 可將3D模型的每個區塊分別給定一個階段。Parabuild 根據使用者正在進行的修訂,自動管理修訂版本,使用者更可以選擇特定階段或修訂版本的內容,進行生成或輸出。

整體佈置圖(GA)
經由3D鋼構模型建立整體佈置圖(General Arrangement Drawings,GA圖)
包含基礎螺栓圖、側視圖、平面圖、3D視圖、剖面圖等。
使用過濾器和查看限制功能,可以快速檢視/生成想要的結果。

帶入3D模型的資訊,並與3D模型連動的2D圖紙:

 3D模型經過設計變更的部分,在2D整體佈置圖上會被標記為「過期」,此時可點擊按鈕進行位置、尺寸、標註等資訊更新。

方便的標註工具

標註符號:

Parabuild 可以在您的整體佈置圖紙上自動繪製標註符號,使用者也可以使用靈活的標註符號工具手動增加或自定。內建的標註符號類型:構件編號、零件編號、零件名稱、規格、孔徑、孔數據、備註等

靈活的BOM

剖面與細部設計:


使用者可以在2D圖紙或從3D模型中建立新的細部設計、剖面或全覽圖;在3D模型中,可經由「相機工具」控制視圖和剖面。
內建的相機工具:

. 簡單的前/後視圖限制
. 框視圖限制
. 排除一些圖層
. 排除/隔離一些物件
. 外觀設置,如隱藏線、軸、孔、陰影等

BOM 材料清單

即時可用:

3D鋼構模型可生成任何類別的材料清單,包含Excel格式、Parabuild 電子表格或純文字格式。
內建的材料清單類別:

  • 零件生產進料
  • 零件裝配
  • 螺栓/螺帽/墊圈
  • 螺栓接頭組件

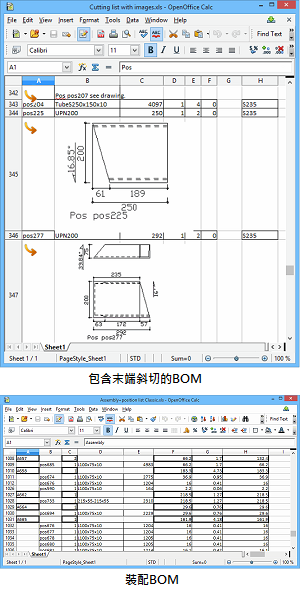

  • 切割清單(列舉每個物件)
  • 帶圖像的切割清單(斜面物件生產用/斜切割用)
  • 修訂比較


估價預算:

一旦擁有初步的3D模型,材料清單將協助快速做出準確的估價預算。


自定表格:

使用者可自定材料清單的表格格式、標題、欄位、列別、小計、總計、分組以及列的升/降冪排序等。


過濾功能:

將清單限制在特定階段或修訂版本,或針對項目的特定部分使用其他標準生成清單。

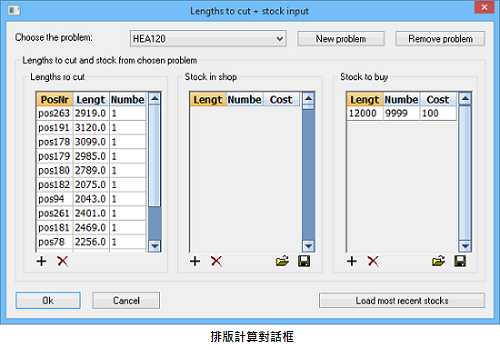

型鋼物料計算功能:

Parabuild 的型鋼物料計算功能可以解決庫存桿件的問題。
Parabuild 從3D模型中提取需要切割的桿件,使用者只需要提供可從庫存或供應商獲得的每個型鋼規格的長度,Parabuild 會以最少材料損失為前提,進行物料計算。

一鍵生成的CNC文件

Parabuild 可生成用於自動化鑽孔、標記、切割的DSTV文件與DXF文件:

DSTV文件支持鋼板和桿件,且支持標記與劃線;而DXF文件可以選擇性地包含主要構件和其他可能焊接在一起的構件的輪廓。
另外 Parabuild 搭配BricsCAD communicator 格式交換軟體,可以生成STEP文件。

*Parabuild DXF文件帶有開孔和焊接元件的底板

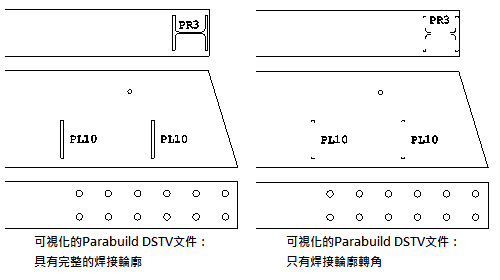

DSTV焊接輪廓(劃線):

Parabuild 可自動將焊接輪廓加入到DSTV文件和DXF文件;
或者,僅繪製輪廓的轉角處,CNC設備將更快速地完成輪廓焊接。

DSTV焊點:

對於CNC設備上沒有焊接輪廓功能的製造商,Parabuild 可以根據用戶設定,將個別焊接點添加到DSTV文件中,避免手動測量。
