CADWorx Plant Pro. 整廠管線設計軟體

產品簡介

CADWorx Plant Pro.
3D整廠管線設計軟體

提供專業、高效的整廠工程設計模組與智能工具,在熟悉的CAD操作環境下快速完成3D模型,軟體將自動生成管線ISO圖、材料清單等文件,有效簡化複雜的整廠設計!CAS系列軟體成熟的整合協作能力將進一步提升軟體使用效益!

  • 贈送 BricsCAD CAD製圖軟體
    基於全面.DWG檔案格式,提供無與倫比的相容性與靈活性!
  • 內建 六大設計模組
    • P&ID 標準流程圖模組
    • Piping 管線模組
    • ISOGEN
      管線等角圖自動生成模組
    • Structure 鋼構模組
    • Equipment 設備模組
    • Design Review 動態漫遊模組

豐富的內建資料庫

  • 管規範(Pipe Specification)資料庫
    60,000+公英制參數式管件資料
  • 風管與電纜架資料庫
    包含各種3D方形、圓形HVAC通風管道及電纜架元件
  • 保溫材管支撐系統資料庫
    包含多樣保溫材與2D及3D管支撐型式,程式會依據管徑尺寸且考慮保溫材厚度,自動調整管支撐大小。

雙向式高彈性資料庫

CADWorx能夠確保模型和外部Microsoft Access、SQL Server或Oracle等外接專案資料庫連結、動態同步,或不使用資料庫!當資料庫毀損或遺失時,可從CADWorx Piping 3D圖檔產生資料庫,當圖檔遺失時,可從資料庫產生3D圖檔,是目前唯一可雙向產生圖檔或資料庫的軟體,提供更安心的雙重保障!

即時碰撞檢查

CADWorx強大的即時碰撞檢查功能,對於任何CAD 3D實體物件的碰撞情形,例如:鋼構、設備、保溫材或外部參考檔,都能在設計階段即時顯示於3D模型中,並產生碰撞清單,以便查找管理與排除!
碰撞檢查包括模型物件直接的硬碰撞,以及可自訂施工安裝動線等的軟碰撞,徹底發揮3D設計模型的優勢!

客製化材料清單BOM

CADworx可直接從外部資料庫取得精確的材料數量,或可依據不同的需求產生許多格式的彙總清單,報表可儲存為通用的Microsoft Excel檔案格式。
使用者亦可自訂材料清單的格式,選擇要顯示於材料清單的資料庫欄位,並單獨出成材料檔、焊道報表檔、管切長度檔;而管長可加總或分段呈現,並考慮螺牙、套焊或焊接裕度。

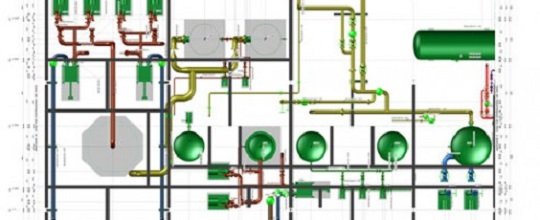

自動產生2D平、立面圖

利用「切工作區Working Area」的概念,參考相關部門(如:鋼構、設備、電纜架及空調)之圖檔,定義好平、立面出圖的範圍與比例,即可自動產生2D圖紙,當3D模型設計變更時,2D圖紙將自動同步更新

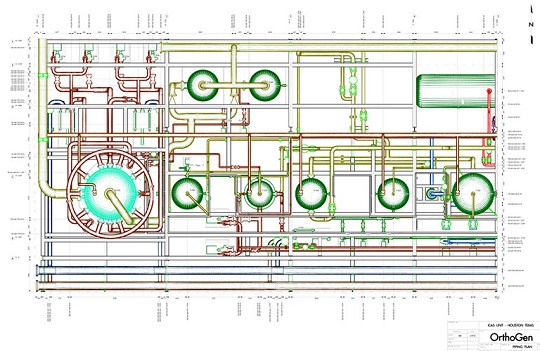

使用「2D Rep」指令可將3D模型視景壓成2D平面圖並自動標示尺寸(擴充方案-OrthoGen 2D自動標註軟體),同時可保護3D模型免於外流的困擾。

整合協作能力

CADWorx成熟的配套整合方案,實現BIM建築資訊模型的協作效益,節省重複建模的人力與時間!

模組介紹

P&ID 標準流程圖模組

  • 智慧型流程圖
    不需改變原先的製圖方式與圖例,即可產生智慧型P&ID流程圖與相應的各類清單!
  • 內建豐富標準圖例符號庫&智能資料庫
    自訂製程資料至設備、儀表或管線圖例的屬性中建立圖例符號智能資料庫,使用一致的資料流以避免人為錯誤,同時節省15%的工時。
  • 管規範檢查功能
    存取與CADWorx Plant相同的管規範來產生流程圖,以確保流程圖與3D模型設計的一致性。

》升級方案CADWorx P&ID Pro.智慧型流程圖軟體
設計前期搭配CADWorx P&ID Pro.智慧型流程圖軟體,則可由P&ID點選帶出屬性資料,避免人為輸入錯誤。

Piping 管線模組

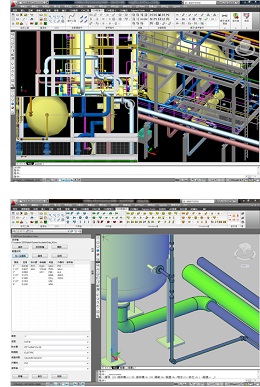

  • 快捷、簡易的管線建模功能
    使用熟悉的CAD指令,堆疊續接管段建模,或繪製管道中心線,再自動加入彎頭等元件建模。
  • 「管規範驅動」佈管功能
    使用者直接選用根據大量製造商管件資料表彙整而成的「管規範」進行佈管工作,達到合乎規範基準的設計品質!「管規範輯器」能夠快速地新建、編輯管規範或外部圖檔,確保與設計一致的狀態。

》整合方案:CAESAR II 管道應力分析軟體
CADWorx 管道模型(含管支撐)無縫匯入/匯出至CAESAR II 進行管應力分析,亦可將CAESAR II 輸出資料自動生成應力分析等角圖,同時加入完整尺寸、輸入資料與分析數據等標註。

智能化管線建模功能

配管潛規則確保設計一致性,加快設計製圖速度!

  • 管件插入時的方向自動識別

模型可即時顯示更新之管件,依需求自動加入漸縮管、異徑三通、自定特定點上物件,物件亦具備識別方向之能力。

  • 兩點間可行之佈管路徑提示

自動佈管功能產生可行之佈管設計提示,供選擇套用,包括插入歧管與內嵌管件,以及兩點間可行之佈管路徑提示,大幅節省製圖時間!

  • 自動調整連動式管線模型

管件繼承連接之管件屬性,形成智能化連動模型,當改變局部物件的位置時,相連的整組管線與接頭會自動調整因應,保持模型的完整性!

ISOGEN 管線等角圖自動生成模組

CADWorx ISOGEN
全球工業全自動生成管線施工圖的唯一標準!

3D管線模型透過ISOGEN全自動生成製造、安裝或管段(spool)用的ISO圖,完成3D建模的同時,也完成了管線施工圖、材料表!

調整ISOGEN的設定開關能夠控制ISO圖面的格式,以因應不同業主的不同需求:

    • 客製化圖框與表頭
    • 圖面標準設定(圖層、線型、線寬、顏色等)
    • 客製化符號(管支架、閥件等符號)

Structure 鋼構模組

  • 鋼構建模精靈
    快速建立不同的廠房結構和管橋框架,同時根據生成的平、立面圖放置型鋼,產生精確的3D鋼結構模型。
  • 內建標準型鋼資料庫
    包括AISC、DIN、JIS、CNS、GB等英制/公制完整國際化的鋼構規格,亦可依需求自訂。
  • 參數化鋼構物件
    透過參數化輸入介面得以輕鬆地建立或修改樓梯、爬梯、平台及圍欄等物件,更可進行軟、硬碰撞檢查。
  • 自動生成圖紙文件
    透過3D鋼構模型,程式可統計所有鋼構物件的材料,包括螺栓、鋼板、數量、長度、重量、表面積等項目,產生材料清單,同時也可生成鋼構設計圖。

》整合方案:GT STRUDL 結構設計分析軟體
透過「CIS/2檔案格式」,可將3D鋼構模型匯入/匯出至多款主流的結構分析軟體,節省重複建模的時間!

Equipment 設備模組

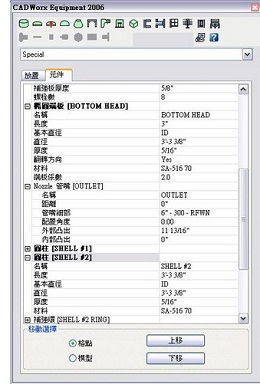

  • 參數式設備模型建造器
    輸入數值即可驅動參數化圖形,以積木堆疊式的概念輕鬆建立各種臥、立式設備、換熱器及泵等設備模型。
  • 多元化元件資料庫
    包含裙座、殼、漸縮錐、端板、法蘭、管嘴、平台、爬梯和支撐等,另內建有管嘴庫以及管嘴定位工具,適用於工廠設計中的設備排列佈置與管嘴定位之前期工作。

》整合方案:PVElite壓力容器專業分析軟體
壓力容器&熱交換器3D模型與PVElite分析數據雙向式匯出/匯出,節省重複建模的時間!

Design Review 動態漫遊模組

  • 完全取代塑膠模型,全方位提升專業形象與設計品質!
    3D整廠動態漫遊(Walkthrough)平台可供檢視(Design Review)幾何模型、物件規格等資訊,協助跨部門或與業主的溝通討論、審視設計與安裝。
  • 動態漫遊模組支援檔案格式:
    • .CWDR、.IFV、.DWG與.DXF檔案格式之匯入
    • 將3D模型匯出發佈成.jpg與.AVI檔案格式,並可設定觀看日期檔案加密等限制選項,保護3D模型。

》升級方案:Design Review Pro.專業動態漫遊軟體
支援更多檔案格式之匯入/匯出,以及利用開啟多種進階工具、標記、註釋和評審3D模型,強化協作能力。

系統需求

》建議作業系統 & 最低硬體需求
作業系統Windows 7 專業版 或 更高版本 [64位元]
搭配軟體BricsCAD(已包含於軟體內) 或 AutoCAD(最新或向下3個版本)
MS Access (97~2010)
硬體需求處理器:四核心中央處理器
顯示卡:支援 DirectX® 10/11 獨立顯示卡
顯示器:22吋(1680X1050) with True Color 以上顯示器
RAM:8GB以上
