HYDROSYSTEM 兩相流水力計算軟體

PASS/HYDROSYSTEM 針對開放/封閉的管道系統,提供氣體、液體和多相混合物之穩態流量平衡計算、管徑選型、熱傳及水力分析。

於1977年問世的HYDROSYSTEM受到管道水力分析界大師Idelchik的支持,現已發展成全球最強大的管道流體分析軟體之一。

  • 高度整合協作能力!

HYDROSYSTEM 具有高度的整合協作能力!可與市面上主流管線「設計軟體」進行模型資料或分析數據的匯入/匯出。

  • 匯入設計軟體模型檔案:
    • .xml檔案格式工具 – PDMS & E3D
    • .PCF檔案格式 – SmartPlant 3D、CADWorx Plant Pro.、AutoCAD Plant3DAutoPLANT、Soildworks、Inventor
  • 分析結果匯出至設計軟體:
    • .DXF檔案格式 – AutoCAD
  • 多相流分析模組

針對管道中多相混合物,包括氣/液、油/水、氣/油/水流體,進行管網多相流分析,並考慮閃蒸或冷凝狀況

針對管道中氣相和液相之間無質量傳遞(mass transfer)的「凍結流(frozen flow)」進行兩相流分析。

因為 HYDROSYSTEM 擁有豐富的流體資料庫,可以分析純物質或混合物的閃蒸(接近飽和點的水蒸汽)或冷凝流體。

  • 漿體分析模組

HYFROSYSTEM增加了液相和固相混合物的「漿體」分析功能模組。

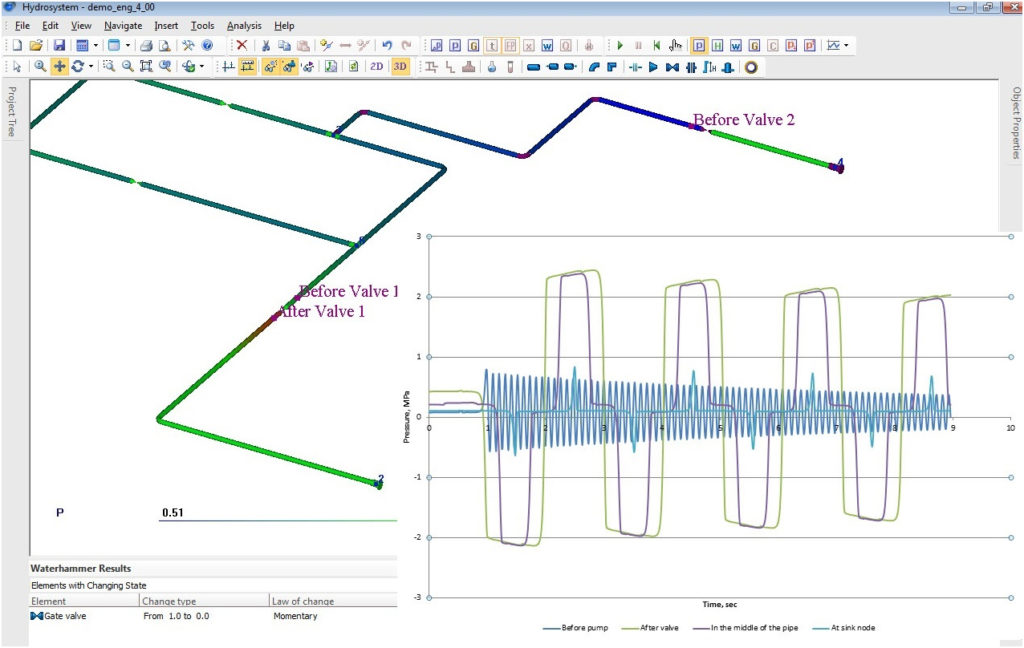

  • 水鎚分析模組

HYDROSYSTEM 使用Riemann不變量和顯式數值方法實現經典的MOC特徵線法,同時考慮過渡流中可能存在的汽化現象,以及液柱分離效應和蒸汽汽化。

進行水鎚分析之前,需先定義水鎚發生的原因,包含因閥門開啟/關閉、泵浦開啟/關閉或兩者共同造成的水鎚問題,涵蓋水鎚相關最危險的過度流類型,以及嚴重結塊阻塞的保證流量計算、天然氣水合物形成預測。

使用者介面

PASS/HYDROSYSTEM 可以在不同的設計階段使用各種管道類型,模型可生成專業且多變量的圖形表示,並在不同的顯示方式之間切換,如:PFD/P&ID的2D模式、3D實體管網模型、搭配背景地圖2D分佈式網絡,取決於具體設計方式與管網類型。

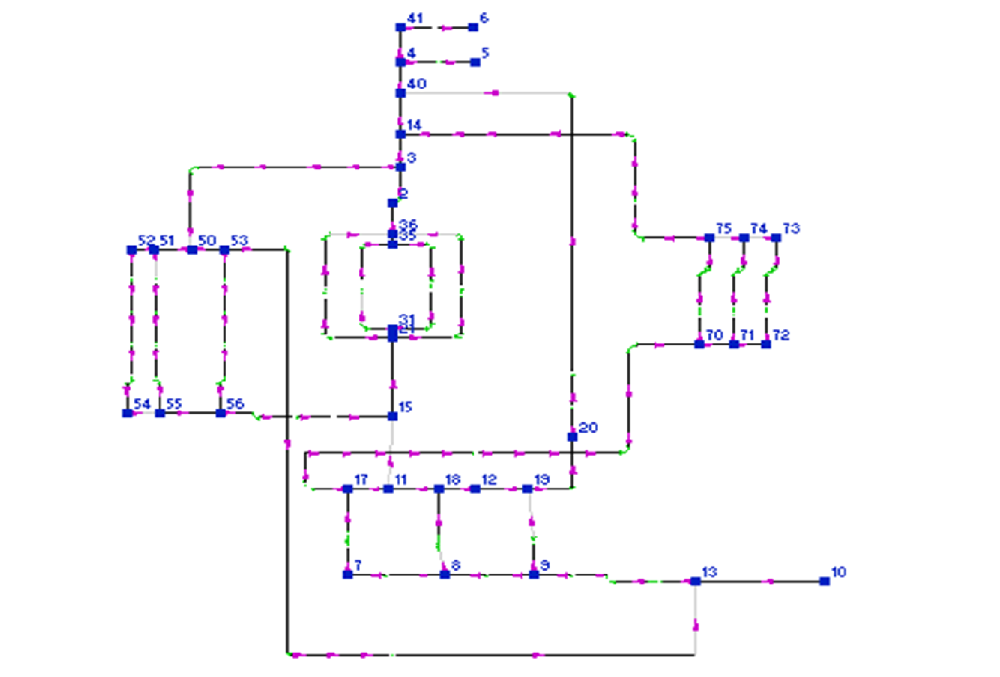

PFD或P&ID的2D模式

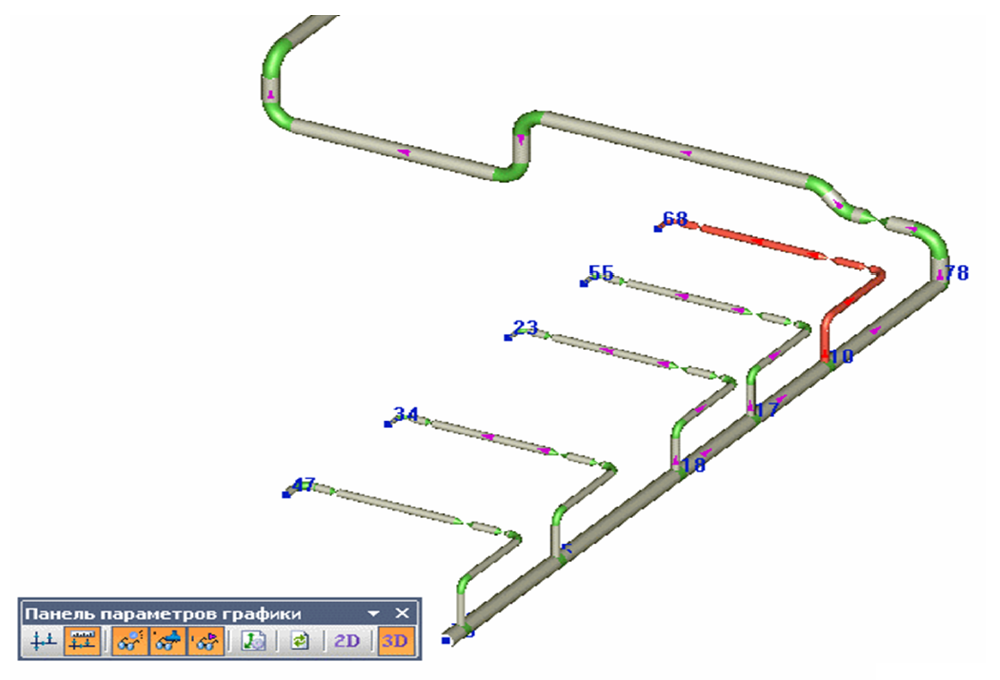

3D實體管網模型
背景地圖2D分佈式網絡

主要功能

針對基於流體組成的所有必要流體性質與相平衡(phase equilibrium),PASS/HYDROSYSTEM 提供了一個強大計算引擎,適用於各種流體其相關應用。

  • 專門屬性資料庫:快速計算150種常用的有機/非有機成分及其混合物
  • 石化煉製產業專用的STARS資料庫:包含1,600+種化合物,能夠計算單一流體組分、油餾分及其在液相與汽相中混合物的性質;STARS還可自動計算汽液相平衡,並檢查輸入流體相的有效性。
  • GERG-2008資料庫:支持基於GERG-2008狀態方程的天然氣熱力學性質和氣液相平衡計算。
  • WaterSteamPro模組:根據IAPWS-IF97方程提供精確水與蒸汽流體屬性計算。

針對「進階」的流體性質與相平衡計算,HYDROSYSTEM 可以使用涵蓋了石油、天然氣、化學、生化等專業領域的「ProSim S.A. – Simulis Thermodynamics library 熱力學資料庫」(需另購),並提供各種現代計算法,包括針對3,000+種化合物與油餾分之混合物的物理性質、汽-液或液-液相平衡計算。

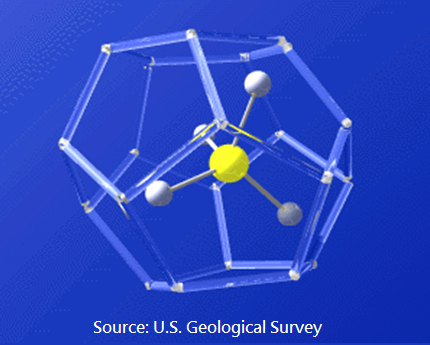

針對「水合物」的形成預測,HYDROSYSTEM 可以使用「Calsep – PVTSim 資料庫中的 Hydrate Open Structure 水合物開放結構模組(需另購)

分析結果

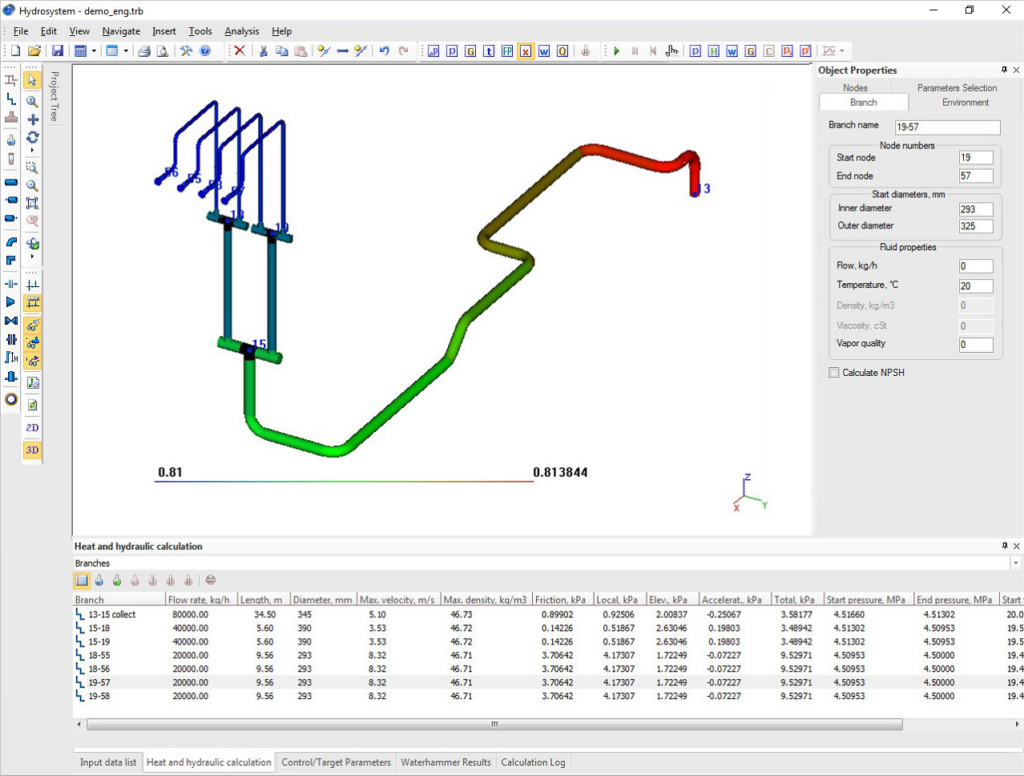

HYDROSYSTEM 管網系統流體分析結果除了以「表格」方式顯示之外,部分變數結果能夠視覺化彩現於3D模型上,或生成彩色圖示,水鎚動態分析結果可另以動畫方式呈現。

分析結果報表可匯出成PDF、Microsoft Word/Excel等其他使用者自訂報告格式。

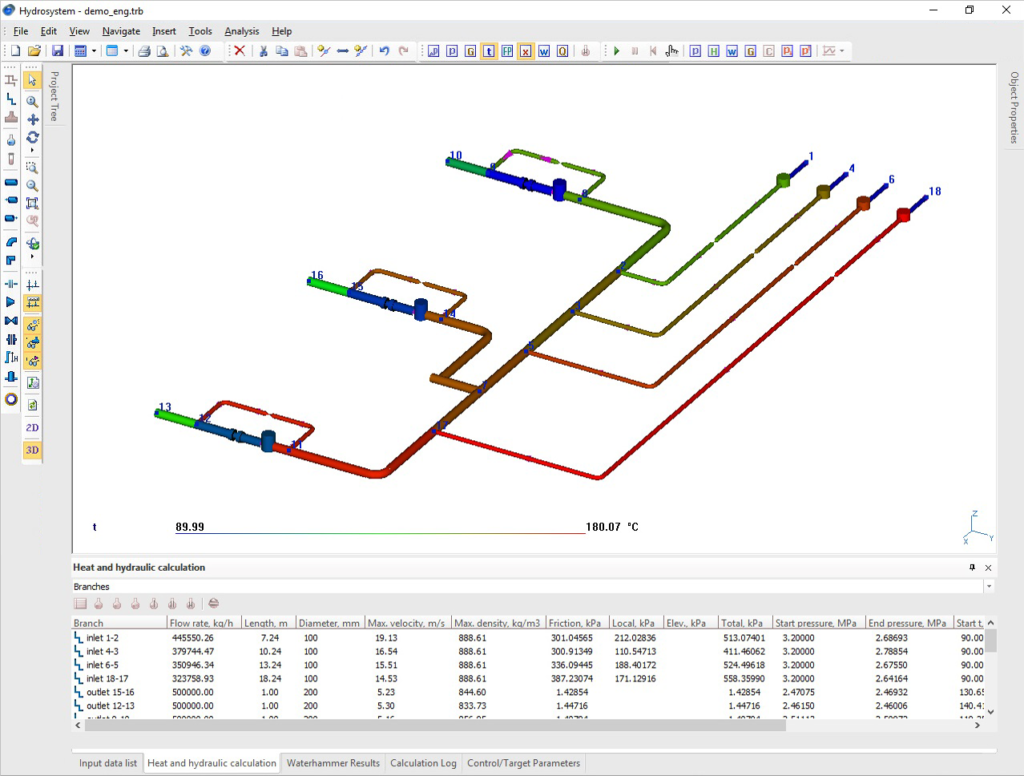

3D管網模型彩現流體溫度分析結果
汽液流體閃蒸/冷凝分析結果顯示在輸送管線中蒸氣質量發生變化

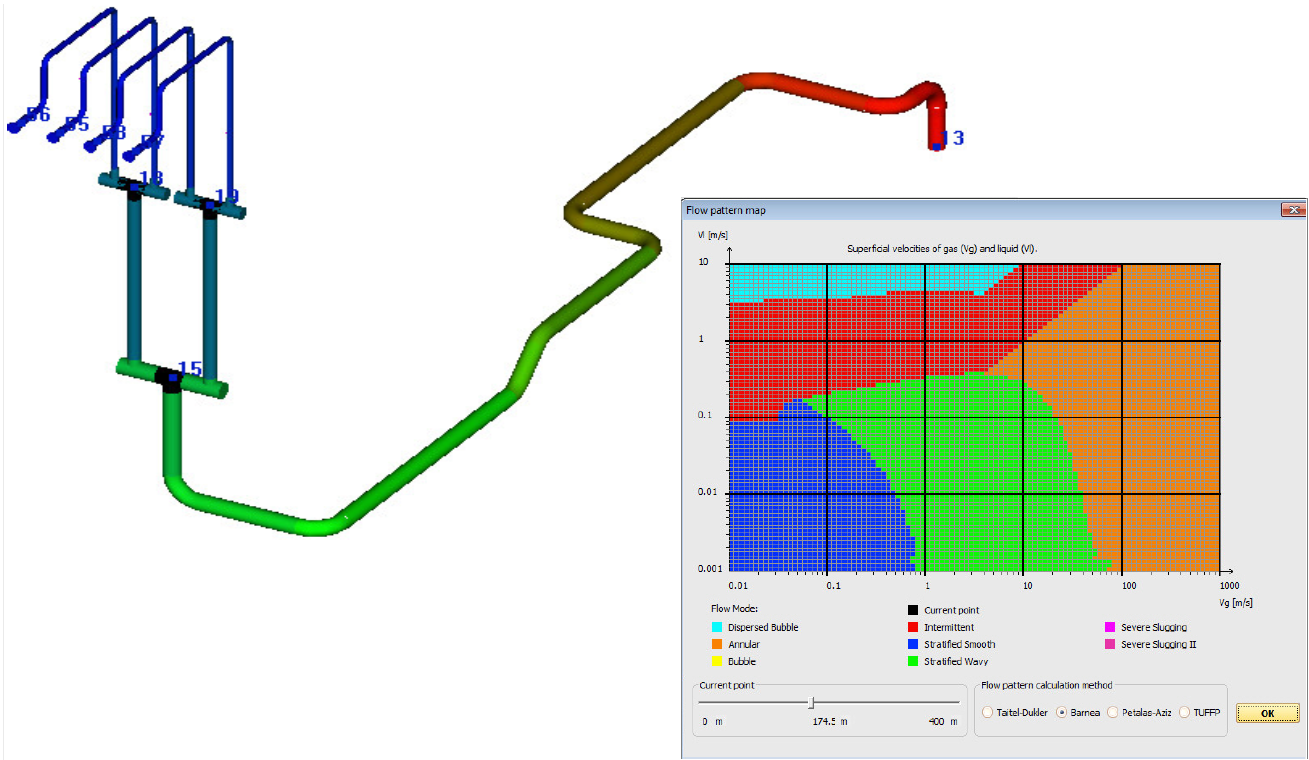

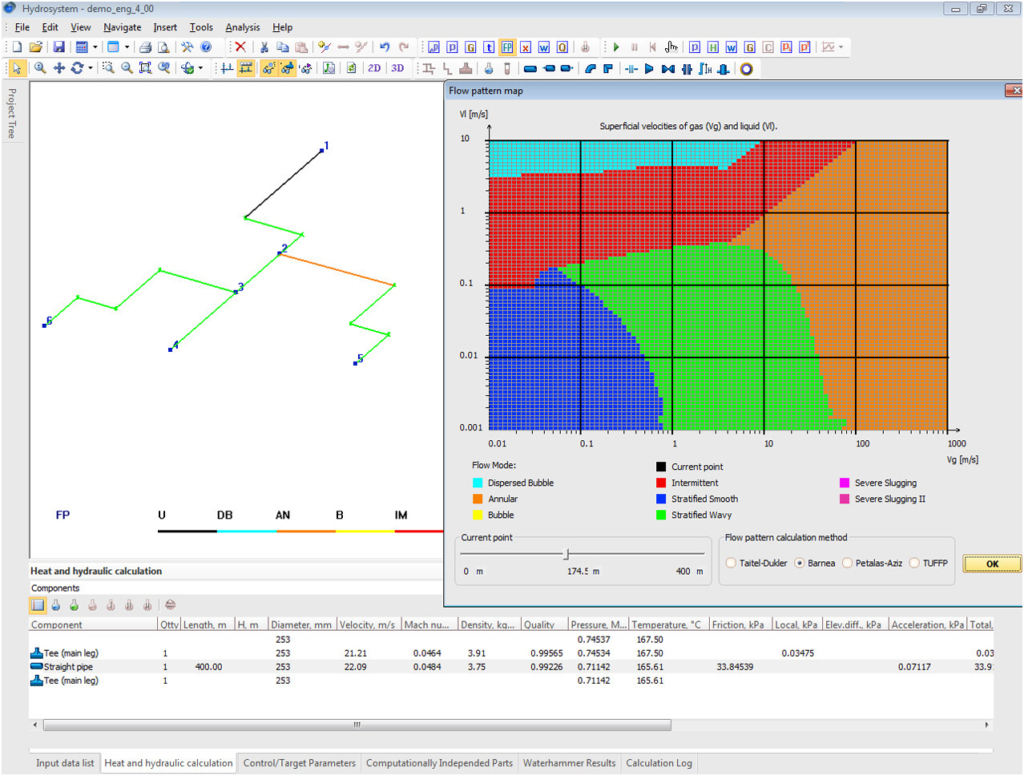

汽液流體分析結果顯示管道系統中的流動模式圖

系統需求

》建議作業系統 & 最低硬體需求
作業系統Windows 7 專業版 或 更高版本 (32/64位元)
硬體需求處理器:IA-32 或 AMD64 / EM64T處理器
顯示卡:支援OpenGL 2.0+以及1GB+ RAM 之顯示卡
顯示器:建議1280x1024 SVGA 或以上
RAM:建議4GB以上
硬碟空間:5GB可用空間​
備註/模組計算方式:美金X35,含SUA,無上課
HYDRO Complete 全功能 (約台幣35萬):以下全功能
HYDRO Pressure&Heat (約台幣15萬)
HYDRO Pressure (約台幣10萬)
瞬態/水鎚模組 (約台幣10.5萬):含2相流
多相流模組 (約台幣13萬):多相流
