AUTOFLUID 建築管道設計套組
產品簡介

AUTOFLUID 建築管道設計套組
是專為建築空調與管道設計領域所開發的CAD軟體套組,
架構在 AutoCAD /BricsCAD / ZwCAD 任一平台上,
適用於所有類型的HVAC與供水供暖系統圖紙,
包含了建立任何類型HVAC與供水供暖工程圖的所有必要工具。
由以下6個模組組成,
可根據使用者需求自由搭配:
管道模組

空調管道模組
以單線和雙線方式精確繪製空調管道,包含空調和通風裝置中圓形&矩形導管、通風孔等設計工具。

冷暖管道模組
可計算與以單線或雙線方式精確繪製管網和龍頭等水配件,並根據準確的規範、管徑和材料類型來處理零件的真實比例。

衛生管道模組
可計算與以單線或雙線方式繪製完整的衛生供水與排水管道,更可生成材料清單(BOM)。
附加模組

立面圖生成模組
專門從2D平面產生立面圖的工具,使能夠用於綜合和空間之分析。

壓降計算模組
可直接從AUTOCAD或BricsCAD或ZWCAD輕鬆計算壓降;並可處理由AUTOGAINE或AUTOTUBE設計的氣體和流體管網。

3D BIM整合模組
從由AUTOFLUID完成的2D圖紙生成3D模型,並透過AUTOBIM3D,可插入由.dwg格式導出的物件。
》AUTOFLUID 模組簡介
》AUTOFLUID 優勢
專業研發,專門使用
由流體管線工程與軟體專家所開發 簡單、實用的製圖工具,
節省使用者寶貴的工作時間!
提高80%的生產力
只需要輕鬆地敲敲滑鼠,即可設定、繪製、修飾您的設備圖紙!
為明確可靠圖紙而生的精準工具
詳盡的可配置圖形資料庫 實現了極精準、高品質的圖像顯示!

AUTOFLUID 建築管道設計套組
是專為建築空調與管道設計領域所開發的CAD軟體套組,架構在AutoCAD或BricsCAD或ZWcad平台,適用於所有類型的HVAC與供水供暖系統圖紙,包含了建立任何類型HVAC與供水供暖工程圖的所有必要工具。
由以下6個模組組成,
可根據使用者需求自由搭配
是AUTOGAINE+AUTOTUBE+AUTOSAN三個模組集合而成的單線繪圖軟體。

AUTOFLUID LT
單線繪圖軟體
是AUTOGAINE+AUTOTUBE+AUTOSAN三個模組集合而成的單線繪圖軟體。
管道模組

空調管道模組
以單線和雙線方式精確繪製空調管道,包含空調和通風裝置中圓形&矩形導管、通風孔等設計工具。

冷暖管道模組
可計算與以單線或雙線方式精確繪製管網和龍頭等水配件,並根據準確的規範、管徑和材料類型來處理零件的真實比例。

衛生管道模組
可計算與以單線或雙線方式繪製完整的衛生供水與排水管道,更可生成材料清單(BOM)。
附加模組

立面圖生成模組
專門從2D平面產生立面圖的工具,使能夠用於綜合和空間之分析。

壓降計算模組
可直接從AUTOCAD或BricsCAD或ZWCAD輕鬆計算壓降;並可處理由AUTOGAINE或AUTOTUBE設計的氣體和流體管網。

3D BIM整合模組
從由AUTOFLUID完成的2D圖紙生成3D模型,並透過AUTOBIM3D,可插入由.dwg格式導出的物件。
AUTOFLUID 10 優勢
專業研發,專門使用
由流體管線工程與軟體專家所開發 簡單、實用的製圖工具,
節省使用者寶貴的工作時間!
提高80%的生產力
只需要輕鬆地敲敲滑鼠,即可設定、繪製、修飾您的設備圖紙!
為明確可靠圖紙而生的精準工具
詳盡的可配置圖形資料庫 實現了極精準、高品質的圖像顯示!
![]() | ![]() | ![]() | |||
空調管道模組 | 冷暖管道模組 | 衛生管道模組 | |||
圖紙背景管理員 | ![]() | ![]() | ![]() | ||
管徑計算 | ![]() | ![]() | ![]() | ||
![]() | |||||
圓形風管佈線 | ![]() | ![]() | |||
長方形風管佈線 | ![]() | ![]() | |||
排煙風管佈線 | ![]() | ![]() | |||
![]() | |||||
金屬-加熱管佈線 | ![]() | ![]() | |||
PVC-加熱管佈線 | ![]() | ![]() | |||
加熱管佈線 | ![]() | ![]() | ![]() | ||
管網佈線 | ![]() | ![]() | |||
![]() | |||||
衛生管佈線(排水1) | ![]() | ![]() | |||
衛生管佈線(排水2) | ![]() | ![]() | |||
衛生管佈線(供水) | ![]() | ![]() | |||
Hydrocable佈管(供水) | ![]() | ![]() | |||
![]() | |||||
數量 | ![]() | ![]() | ![]() | ||
終點 | ![]() | ![]() | |||
管網交叉點 | ![]() | ![]() | ![]() | ||
管內水位計算 | ![]() | ||||
文字 | ![]() | ![]() | ![]() | ||
標註 | ![]() | ![]() | ![]() | ||
佈置圖 | ![]() | ![]() | ![]() |

設置
- 透過DWG文件的偏好識別:
當打開DWG文件時,根據最近一次修訂的管理,將自動加載相應的偏好文件。 - 使用單位
- 製圖比例
- 圖層管理:
-藉由特定領域、地理位置以及單線或雙線表示,非常靈活!
-取決於圖形實體的類型(網路、硬體…) - 圖層可能的各種組合,節省時間!
- 圖形化的變量顯示:
-由管道的外觀顯示
-由文字、註解、箭頭、交叉點引線顯示 - 塗層符號化的陰影類型(隔熱、植絨)
- 變量計算:
-流量單位、荷載損失單位
-TP比例的自動調整,以及物體空間與圖紙空間的管理(可自動化,但非強制)
圖紙背景管理
- 色彩化特徵
- 色彩化圖層
- 重置Z坐標
- 獨立文字、陰影、引用…
- 字體格式
- 智能化重新命名進行排序
- 系統管理(公制/Anglo-Saxon)
- 線寬與TP比例管理
繪製
- 根據配置詳細繪製所有配件
標準化元件資料庫 - 在管道上插入已經標準化的元件
- 以單線或雙線進行風管的點對點佈管
- 參數化繪製終端單元(風機盤管、嵌入匣、UTA)
- 繪製網格與擴散器
- 在假天花板框架中自動鎖定的格柵和擴散器,開孔的方框繪製網格和風室
- 自動繪製收集器上開孔的連接
- 詳細繪製選擇彎曲半徑的伸縮風管
- 單線液壓管和衛生管道的點對點佈線
- 針對鋼管、銅管與PVC管的5個規範
- 能夠自訂新的管道規格
- 管道上點到點的逐點單線佈管(最多6個管道)
- 水電網絡的點到點佈管
- 剖面圖和各層管道間距的計算
- 自動插入構成桌布的管道列表
- 繪製不同類型的加熱元件(面板散熱器、元件等)
- 可以符號或真實圖像繪製加熱元件
- 可自訂的廚房和衛生設備圖塊
快速編輯工具
- 編輯物件(彎頭轉為坡管、改變管徑、改變頂接或底接)
- 移動物件(自動調整適合相鄰的物件)
- 刪除物件(當刪除連接物件時自動變為閉合)
箭頭
- 指示流體方向的箭頭繪製和自動定位
- 自動修改箭頭的方向
- 實體化坡度
- 管道箭頭專用的圖層管理
綜合
- 穿過單線或雙線的管網(只需要滑鼠點擊2下,即可透過「隱藏」或「切斷並退出」的方式象徵穿越一條路徑)
- 切割後自動重建管道
- 圖層上的實際操作(凍結、轉移、鎖定等)
- 尺寸參數的設定(單位、小數點、箭頭等)
- 比AutoCAD簡化的引用
- 根據參數更新尺寸
- 比例因素
- 厚度管理
文字
- 簡單或多行文字
- 自動更新行數
- 點擊文字:點擊已經繪製的網絡,會自動識別並檢索某些技術訊息
- 自動插入文字的前綴和後綴
- 根據規範格式化斷面
- 自動繪製提示線、框線、箭頭、點號等
- 在修改文字的時候,改變提示線、框線,選擇字體和大小
- 自動縮放比例
- 自動計算標高
計量
- 建立區域來定義量化的管網和硬體設備
- 自動並立即擷取在預定義區域的風管數據
- 自動並立即擷取在預定義區域的材料,並匯出清單至AutoCAD或Excel
- 管理與自動插入已分配的圖塊
格式化圖紙
- 透過建立演示文稿自動佈置圖紙
- 自動插入格式與標題框
- 建立詳細視圖
- 計算比例,更新視圖的比例
- 在圖紙空白邊,自動帶入文件名稱、儲存路徑以及相關的XREFs列表
計算
- 根據氣流(或功率及ΔT)計算風管斷面,其關係於速度或壓力降限制
- 計算區段的摩擦係數(J)
- 根據圖表,計算管網尺寸
- 計算變換管段後佈管時的高程

AUTOFLUID 建築管道設計套組
是專為建築空調與管道設計領域所開發的CAD軟體套組,架構在AutoCAD或BricsCAD或ZWcad平台,適用於所有類型的HVAC與供水供暖系統圖紙,包含了建立任何類型HVAC與供水供暖工程圖的所有必要工具。
由以下6個模組組成,
可根據使用者需求自由搭配
是AUTOGAINE+AUTOTUBE+AUTOSAN三個模組集合而成的單線繪圖軟體。

AUTOFLUID LT
單線繪圖軟體
是AUTOGAINE+AUTOTUBE+AUTOSAN三個模組集合而成的單線繪圖軟體。
管道模組

空調管道模組
以單線和雙線方式精確繪製空調管道,包含空調和通風裝置中圓形&矩形導管、通風孔等設計工具。

冷暖管道模組
可計算與以單線或雙線方式精確繪製管網和龍頭等水配件,並根據準確的規範、管徑和材料類型來處理零件的真實比例。

衛生管道模組
可計算與以單線或雙線方式繪製完整的衛生供水與排水管道,更可生成材料清單(BOM)。
附加模組

立面圖生成模組
專門從2D平面產生立面圖的工具,使能夠用於綜合和空間之分析。

壓降計算模組
可直接從AUTOCAD或BricsCAD或ZWCAD輕鬆計算壓降;並可處理由AUTOGAINE或AUTOTUBE設計的氣體和流體管網。

3D BIM整合模組
從由AUTOFLUID完成的2D圖紙生成3D模型,並透過AUTOBIM3D,可插入由.dwg格式導出的物件。
AUTOFLUID 10 優勢
專業研發,專門使用
由流體管線工程與軟體專家所開發 簡單、實用的製圖工具,
節省使用者寶貴的工作時間!
提高80%的生產力
只需要輕鬆地敲敲滑鼠,即可設定、繪製、修飾您的設備圖紙!
為明確可靠圖紙而生的精準工具
詳盡的可配置圖形資料庫 實現了極精準、高品質的圖像顯示!
![]() | ![]() | ![]() | |||
空調管道模組 | 冷暖管道模組 | 衛生管道模組 | |||
圖紙背景管理員 | ![]() | ![]() | ![]() | ||
管徑計算 | ![]() | ![]() | ![]() | ||
![]() | |||||
圓形風管佈線 | ![]() | ![]() | |||
長方形風管佈線 | ![]() | ![]() | |||
排煙風管佈線 | ![]() | ![]() | |||
![]() | |||||
金屬-加熱管佈線 | ![]() | ![]() | |||
PVC-加熱管佈線 | ![]() | ![]() | |||
加熱管佈線 | ![]() | ![]() | ![]() | ||
管網佈線 | ![]() | ![]() | |||
![]() | |||||
衛生管佈線(排水1) | ![]() | ![]() | |||
衛生管佈線(排水2) | ![]() | ![]() | |||
衛生管佈線(供水) | ![]() | ![]() | |||
Hydrocable佈管(供水) | ![]() | ![]() | |||
![]() | |||||
數量 | ![]() | ![]() | ![]() | ||
終點 | ![]() | ![]() | |||
管網交叉點 | ![]() | ![]() | ![]() | ||
管內水位計算 | ![]() | ||||
文字 | ![]() | ![]() | ![]() | ||
標註 | ![]() | ![]() | ![]() | ||
佈置圖 | ![]() | ![]() | ![]() |

設置
- 透過DWG文件的偏好識別:
當打開DWG文件時,根據最近一次修訂的管理,將自動加載相應的偏好文件。 - 使用單位
- 製圖比例
- 圖層管理:
-藉由特定領域、地理位置以及單線或雙線表示,非常靈活!
-取決於圖形實體的類型(網路、硬體…) - 圖層可能的各種組合,節省時間!
- 圖形化的變量顯示:
-由管道的外觀顯示
-由文字、註解、箭頭、交叉點引線顯示 - 塗層符號化的陰影類型(隔熱、植絨)
- 變量計算:
-流量單位、荷載損失單位
-TP比例的自動調整,以及物體空間與圖紙空間的管理(可自動化,但非強制)
圖紙背景管理
- 色彩化特徵
- 色彩化圖層
- 重置Z坐標
- 獨立文字、陰影、引用…
- 字體格式
- 智能化重新命名進行排序
- 系統管理(公制/Anglo-Saxon)
- 線寬與TP比例管理
繪製
- 根據配置詳細繪製所有配件
標準化元件資料庫 - 在管道上插入已經標準化的元件
- 以單線或雙線進行風管的點對點佈管
- 參數化繪製終端單元(風機盤管、嵌入匣、UTA)
- 繪製網格與擴散器
- 在假天花板框架中自動鎖定的格柵和擴散器,開孔的方框繪製網格和風室
- 自動繪製收集器上開孔的連接
- 詳細繪製選擇彎曲半徑的伸縮風管
- 單線液壓管和衛生管道的點對點佈線
- 針對鋼管、銅管與PVC管的5個規範
- 能夠自訂新的管道規格
- 管道上點到點的逐點單線佈管(最多6個管道)
- 水電網絡的點到點佈管
- 剖面圖和各層管道間距的計算
- 自動插入構成桌布的管道列表
- 繪製不同類型的加熱元件(面板散熱器、元件等)
- 可以符號或真實圖像繪製加熱元件
- 可自訂的廚房和衛生設備圖塊
快速編輯工具
- 編輯物件(彎頭轉為坡管、改變管徑、改變頂接或底接)
- 移動物件(自動調整適合相鄰的物件)
- 刪除物件(當刪除連接物件時自動變為閉合)
箭頭
- 指示流體方向的箭頭繪製和自動定位
- 自動修改箭頭的方向
- 實體化坡度
- 管道箭頭專用的圖層管理
綜合
- 穿過單線或雙線的管網(只需要滑鼠點擊2下,即可透過「隱藏」或「切斷並退出」的方式象徵穿越一條路徑)
- 切割後自動重建管道
- 圖層上的實際操作(凍結、轉移、鎖定等)
- 尺寸參數的設定(單位、小數點、箭頭等)
- 比AutoCAD簡化的引用
- 根據參數更新尺寸
- 比例因素
- 厚度管理
文字
- 簡單或多行文字
- 自動更新行數
- 點擊文字:點擊已經繪製的網絡,會自動識別並檢索某些技術訊息
- 自動插入文字的前綴和後綴
- 根據規範格式化斷面
- 自動繪製提示線、框線、箭頭、點號等
- 在修改文字的時候,改變提示線、框線,選擇字體和大小
- 自動縮放比例
- 自動計算標高
計量
- 建立區域來定義量化的管網和硬體設備
- 自動並立即擷取在預定義區域的風管數據
- 自動並立即擷取在預定義區域的材料,並匯出清單至AutoCAD或Excel
- 管理與自動插入已分配的圖塊
格式化圖紙
- 透過建立演示文稿自動佈置圖紙
- 自動插入格式與標題框
- 建立詳細視圖
- 計算比例,更新視圖的比例
- 在圖紙空白邊,自動帶入文件名稱、儲存路徑以及相關的XREFs列表
計算
- 根據氣流(或功率及ΔT)計算風管斷面,其關係於速度或壓力降限制
- 計算區段的摩擦係數(J)
- 根據圖表,計算管網尺寸
- 計算變換管段後佈管時的高程
管道模組

設置
- 透過DWG文件的偏好識別:
當打開DWG文件時,根據最近一次修訂的管理,將自動加載相應的偏好文件。 - 使用單位
- 製圖比例
- 圖層管理:
-藉由特定領域、地理位置以及單線或雙線表示,非常靈活!
-取決於圖形實體的類型(網路、硬體…) - 圖層可能的各種組合,節省時間!
- 圖形化的變量顯示:
-由管道的外觀顯示
-由文字、註解、箭頭、交叉點引線顯示 - 塗層符號化的陰影類型(隔熱、植絨)
- 變量計算:
-矩形/圓形斷面的轉換
-材料的粗糙係數
-流量單位、荷載損失單位 - TP比例的自動調整,以及模型空間與圖紙空間之間交叉管理的自動調節(可自動化,但非強制)
圖紙背景管理
- 色彩化特徵
- 色彩化圖層
- 重置Z坐標
- 獨立文字、陰影、引用…
- 字體格式
- 智能化重新命名進行排序
- 系統管理(公制/Anglo-Saxon)
- 線寬與TP比例管理
繪製
- 以單線或雙線進行風管的點對點佈管
- 根據配置詳細繪製所有配件
- 自動插入元件
- 標準化元件資料庫
- 參數化繪製終端單元(風機盤管、嵌入匣、UTA)
- 繪製網格與擴散器
- 自動繪製收集器上開孔的連接
- 詳細繪製選擇彎曲半徑的伸縮風管
快速編輯工具
- 編輯物件(彎頭轉為坡管、改變管徑、改變頂接或底接)
- 移動物件(自動調整適合相鄰的物件)
- 刪除物件(當刪除連接物件時自動變為閉合)
箭頭
- 指示流體方向的箭頭繪製和自動定位
- 自動修改箭頭的方向
綜合
- 穿過單線或雙線的管網(只需要滑鼠點擊2下,即可透過「隱藏」或「切斷並退出」的方式象徵穿越一條路徑)
- 切割後自動重建管道
- 圖層上的實際操作(凍結、轉移、鎖定等)
- 尺寸參數的設定(單位、小數點、箭頭等)
- 比AutoCAD簡化的引用
- 根據參數更新尺寸
- 比例因素
- 厚度管理
文字
- 簡單或多行文字
- 自動更新行數
- 點擊文字:點擊已經繪製的網絡,會自動識別並檢索某些技術訊息
- 自動插入文字的前綴和後綴
- 根據規範格式化斷面
- 自動繪製提示線、框線、箭頭、點號等
- 在修改文字的時候,改變提示線、框線,選擇字體和大小
- 自動縮放比例
計量
- 建立區域來定義量化的管網和硬體設備
- 自動並立即擷取在預定義區域的風管數據
- 自動並立即擷取在預定義區域的材料,並匯出清單至AutoCAD或Excel
- 管理與自動插入已分配的圖塊
預留孔
- 從管道圖紙中的板和牆上繪製預留孔圖
- 在未繪製管道的情況下,在板和牆上繪製預留孔圖
- 選擇預留孔的形式
- 自動的預留孔引用
- 自動註冊並自動增加標記
- 透過修改標籤來更新預留孔的圖紙
- 透過匯出至AutoCAD或Excel來擷取預留孔的清單
格式化圖紙
- 透過建立演示文稿自動佈置圖紙
- 自動插入格式與標題框
- 建立詳細視圖
- 計算比例,更新視圖的比例
- 在圖紙空白邊,自動帶入文件名稱、儲存路徑以及相關的XREFs列表
計算
- 根據氣流(或功率及ΔT)計算風管斷面,其關係於速度或壓力降限制
- 計算區段的摩擦係數(J)
- 根據圖表,計算管網尺寸
- 計算變換管段後佈管時的高程

設置(同AUTOGAINE)
- 透過DWG文件的偏好識別:
當打開DWG文件時,根據最近一次修訂的管理,將自動加載相應的偏好文件。 - 使用單位
- 製圖比例
- 圖層管理:
-藉由特定領域、地理位置以及單線或雙線表示,非常靈活!
-取決於圖形實體的類型(網路、硬體…) - 圖層可能的各種組合,節省時間!
- 圖形化的變量顯示:
-由管道的外觀顯示
-由文字、註解、箭頭、交叉點引線顯示 - 塗層符號化的陰影類型(隔熱、植絨)
- 變量計算:
-矩形/圓形斷面的轉換
-材料的粗糙係數
-流量單位、荷載損失單位 - TP比例的自動調整,以及模型空間與圖紙空間之間交叉管理的自動調節(可自動化,但非強制)
圖紙背景管理(同AUTOGAINE)
- 色彩化特徵
- 色彩化圖層
- 重置Z坐標
- 獨立文字、陰影、引用…
- 字體格式
- 智能化重新命名進行排序
- 系統管理(公制/Anglo-Saxon)
- 線寬與TP比例管理
繪製
- 根據管規範,進行單線或雙線管道的點到點佈線
- 加熱器和空調的標準規範
- 針對鋼管、銅管與PVC管的5個規範
- 能夠自訂19個新的管道規範
- 一組管線的點對點單線管道(最多6管)
- 自動插入一些管子構成一組管道
- 根據所有設定繪製詳圖
- 於直管中插入水管件
- 標準元件資料庫
- 繪製不同類型的加熱元件(風機盤管、AHU等)
- 可以符號或真實圖像繪製加熱元件
- 在加熱元件中插入標籤(或敘述)
快速編輯工具(同AUTOGAINE)
- 編輯物件(彎頭轉為坡管、改變管徑、改變頂接或底接)
- 移動物件(自動調整適合相鄰的物件)
- 刪除物件(當刪除連接物件時自動變為閉合)
箭頭(同AUTOGAINE)
- 指示流體方向的箭頭繪製和自動定位
- 自動修改箭頭的方向
綜合(同AUTOGAINE)
- 穿過單線或雙線的管網(只需要滑鼠點擊2下,即可透過「隱藏」或「切斷並退出」的方式象徵穿越一條路徑)
- 切割後自動重建管道
- 圖層上的實際操作(凍結、轉移、鎖定等)
- 尺寸參數的設定(單位、小數點、箭頭等)
- 比AutoCAD簡化的引用
- 根據參數更新尺寸
- 比例因素
- 厚度管理
文字(同AUTOGAINE)
- 簡單或多行文字
- 自動更新行數
- 點擊文字:點擊已經繪製的網絡,會自動識別並檢索某些技術訊息
- 自動插入文字的前綴和後綴
- 根據規範格式化斷面
- 自動繪製提示線、框線、箭頭、點號等
- 在修改文字的時候,改變提示線、框線,選擇字體和大小
- 自動縮放比例
計量(同AUTOGAINE)
- 建立區域來定義量化的管網和硬體設備
- 自動並立即擷取在預定義區域的風管數據
- 自動並立即擷取在預定義區域的材料,並匯出清單至AutoCAD或Excel
- 管理與自動插入已分配的圖塊
預留孔(同AUTOGAINE)
- 從管道圖紙中的板和牆上繪製預留孔圖
- 在未繪製管道的情況下,在板和牆上繪製預留孔圖
- 選擇預留孔的形式
- 自動的預留孔引用
- 自動註冊並自動增加標記
- 透過修改標籤來更新預留孔的圖紙
- 透過匯出至AutoCAD或Excel來擷取預留孔的清單
格式化圖紙(同AUTOGAINE)
- 透過建立演示文稿自動佈置圖紙
- 自動插入格式與標題框
- 建立詳細視圖
- 計算比例,更新視圖的比例
- 在圖紙空白邊,自動帶入文件名稱、儲存路徑以及相關的XREFs列表
計算(同AUTOGAINE)
- 根據氣流(或功率及ΔT)計算風管斷面,其關係於速度或壓力降限制
- 計算區段的摩擦係數(J)
- 根據圖表,計算管網尺寸
- 計算變換管段後佈管時的高程

設置
- 透過DWG文件的偏好識別:
當打開DWG文件時,根據最近一次修訂的管理,將自動加載相應的偏好文件。 - 使用單位
- 製圖比例
- 圖層管理:
-藉由特定領域、地理位置以及單線或雙線表示,非常靈活!
-取決於圖形實體的類型(網路、硬體…) - 圖層可能的各種組合,節省時間!
- 圖形化的變量顯示:
-由管道的外觀顯示
-由文字、註解、箭頭、交叉點引線顯示 - 塗層符號化的陰影類型(隔熱、植絨)
- 變量計算:
-矩形/圓形斷面的轉換
-材料的粗糙係數
-流量單位、荷載損失單位 - TP比例的自動調整,以及模型空間與圖紙空間之間交叉管理的自動調節(可自動化,但非強制
圖紙背景管理
- 色彩化特徵
- 色彩化圖層
- 重置Z坐標
- 獨立文字、陰影、引用…
- 字體格式
- 智能化重新命名進行排序
- 系統管理(公制/Anglo-Saxon)
- 線寬與TP比例管理
繪製
- 根據材料規範(鑄鐵、PVC等),進行單線或雙線的點對點佈管
- 可選擇插入45 °彎頭
- 容易地建立檢查蓋
- 與AUTOTUBE雙線模式連結分享共用參數
- 水元件資料庫
- 樓板下管網之點對點佈管
- 根據配置詳細繪製所有配件
- 可自訂的廚房和衛生器具的圖塊組
- 標準化元件資料庫
快速編輯工具
- 編輯物件(彎頭轉為坡管、改變管徑、改變頂接或底接)
- 移動物件(自動調整適合相鄰的物件
箭頭
- 指示流體方向的箭頭繪製和自動定位
- 自動修改箭頭的方向
- 實體化坡度
- 管道箭頭專用的圖層管理
綜合
- 穿過單線或雙線的管網(只需要滑鼠點擊2下,即可透過「隱藏」或「切斷並退出」的方式象徵穿越一條路徑)
- 切割後自動重建管道
- 圖層上的實際操作(凍結、轉移、鎖定等)
- 尺寸參數的設定(單位、小數點、箭頭等)
- 比AutoCAD簡化的引用
- 根據參數更新尺寸
- 比例因素
- 厚度管理
文字
- 簡單或多行文字
- 自動更新行數
- 點擊文字:點擊已經繪製的網絡,會自動識別並檢索某些技術訊息
- 自動插入文字的前綴和後綴
- 根據規範格式化斷面
- 自動繪製提示線、框線、箭頭、點號等
- 在修改文字的時候,改變提示線、框線,選擇字體和大小
- 自動縮放比例
- 自動計算標高
計量
- 建立區域來定義量化的管網和硬體設備
- 自動並立即擷取在預定義區域的風管數據
- 自動並立即擷取在預定義區域的材料,並匯出清單至AutoCAD或Excel
- 管理與自動插入已分配的圖塊
預留孔
- 從管道圖紙中的板和牆上繪製預留孔圖
- 在未繪製管道的情況下,在板和牆上繪製預留孔圖
- 選擇預留孔的形式
- 自動的預留孔引用
- 自動註冊並自動增加標記
- 透過修改標籤來更新預留孔的圖紙
- 透過匯出至AutoCAD或Excel來擷取預留孔的清單
格式化圖紙
- 透過建立演示文稿自動佈置圖紙
- 自動插入格式與標題框
- 建立詳細視圖
- 計算比例,更新視圖的比例
- 在圖紙空白邊,自動帶入文件名稱、儲存路徑以及相關的XREFs列表
計算
- 根據氣流(或功率及ΔT)計算風管斷面,其關係於速度或壓力降限制
- 計算區段的摩擦係數(J)
- 根據圖表,計算管網尺寸
- 計算變換管段後佈管時的高程
![]() | ![]() | ![]() | |||
空調管道模組 | 冷暖管道模組 | 衛生管道模組 | |||
圖紙背景管理員 | ![]() | ![]() | ![]() | ||
管徑計算 | ![]() | ![]() | ![]() | ||
![]() | |||||
圓形風管佈線 | ![]() | ![]() | |||
長方形風管佈線 | ![]() | ![]() | |||
排煙風管佈線 | ![]() | ![]() | |||
![]() | |||||
金屬-加熱管佈線 | ![]() | ![]() | |||
PVC-加熱管佈線 | ![]() | ![]() | |||
加熱管佈線 | ![]() | ![]() | ![]() | ||
管網佈線 | ![]() | ![]() | |||
![]() | |||||
衛生管佈線(排水1) | ![]() | ![]() | |||
衛生管佈線(排水2) | ![]() | ![]() | |||
衛生管佈線(供水) | ![]() | ![]() | |||
Hydrocable佈管(供水) | ![]() | ![]() | |||
![]() | |||||
數量 | ![]() | ![]() | ![]() | ||
終點 | ![]() | ![]() | |||
管網交叉點 | ![]() | ![]() | ![]() | ||
管內水位計算 | ![]() | ||||
文字 | ![]() | ![]() | ![]() | ||
標註 | ![]() | ![]() | ![]() | ||
佈置圖 | ![]() | ![]() | ![]() |

設置
- 透過DWG文件的偏好識別:
當打開DWG文件時,根據最近一次修訂的管理,將自動加載相應的偏好文件。 - 使用單位
- 製圖比例
- 圖層管理:
-藉由特定領域、地理位置以及單線或雙線表示,非常靈活!
-取決於圖形實體的類型(網路、硬體…) - 圖層可能的各種組合,節省時間!
- 圖形化的變量顯示:
-由管道的外觀顯示
-由文字、註解、箭頭、交叉點引線顯示 - 塗層符號化的陰影類型(隔熱、植絨)
- 變量計算:
-矩形/圓形斷面的轉換
-材料的粗糙係數
-流量單位、荷載損失單位 - TP比例的自動調整,以及模型空間與圖紙空間之間交叉管理的自動調節(可自動化,但非強制)
圖紙背景管理
- 色彩化特徵
- 色彩化圖層
- 重置Z坐標
- 獨立文字、陰影、引用…
- 字體格式
- 智能化重新命名進行排序
- 系統管理(公制/Anglo-Saxon)
- 線寬與TP比例管理
繪製
- 以單線或雙線進行風管的點對點佈管
- 根據配置詳細繪製所有配件
- 自動插入元件
- 標準化元件資料庫
- 參數化繪製終端單元(風機盤管、嵌入匣、UTA)
- 繪製網格與擴散器
- 自動繪製收集器上開孔的連接
- 詳細繪製選擇彎曲半徑的伸縮風管
快速編輯工具
- 編輯物件(彎頭轉為坡管、改變管徑、改變頂接或底接)
- 移動物件(自動調整適合相鄰的物件)
- 刪除物件(當刪除連接物件時自動變為閉合)
箭頭
- 指示流體方向的箭頭繪製和自動定位
- 自動修改箭頭的方向
綜合
- 穿過單線或雙線的管網(只需要滑鼠點擊2下,即可透過「隱藏」或「切斷並退出」的方式象徵穿越一條路徑)
- 切割後自動重建管道
- 圖層上的實際操作(凍結、轉移、鎖定等)
- 尺寸參數的設定(單位、小數點、箭頭等)
- 比AutoCAD簡化的引用
- 根據參數更新尺寸
- 比例因素
- 厚度管理
文字
- 簡單或多行文字
- 自動更新行數
- 點擊文字:點擊已經繪製的網絡,會自動識別並檢索某些技術訊息
- 自動插入文字的前綴和後綴
- 根據規範格式化斷面
- 自動繪製提示線、框線、箭頭、點號等
- 在修改文字的時候,改變提示線、框線,選擇字體和大小
- 自動縮放比例
計量
- 建立區域來定義量化的管網和硬體設備
- 自動並立即擷取在預定義區域的風管數據
- 自動並立即擷取在預定義區域的材料,並匯出清單至AutoCAD或Excel
- 管理與自動插入已分配的圖塊
預留孔
- 從管道圖紙中的板和牆上繪製預留孔圖
- 在未繪製管道的情況下,在板和牆上繪製預留孔圖
- 選擇預留孔的形式
- 自動的預留孔引用
- 自動註冊並自動增加標記
- 透過修改標籤來更新預留孔的圖紙
- 透過匯出至AutoCAD或Excel來擷取預留孔的清單
格式化圖紙
- 透過建立演示文稿自動佈置圖紙
- 自動插入格式與標題框
- 建立詳細視圖
- 計算比例,更新視圖的比例
- 在圖紙空白邊,自動帶入文件名稱、儲存路徑以及相關的XREFs列表
計算
- 根據氣流(或功率及ΔT)計算風管斷面,其關係於速度或壓力降限制
- 計算區段的摩擦係數(J)
- 根據圖表,計算管網尺寸
- 計算變換管段後佈管時的高程

設置(同AUTOGAINE)
- 透過DWG文件的偏好識別:
當打開DWG文件時,根據最近一次修訂的管理,將自動加載相應的偏好文件。 - 使用單位
- 製圖比例
- 圖層管理:
-藉由特定領域、地理位置以及單線或雙線表示,非常靈活!
-取決於圖形實體的類型(網路、硬體…) - 圖層可能的各種組合,節省時間!
- 圖形化的變量顯示:
-由管道的外觀顯示
-由文字、註解、箭頭、交叉點引線顯示 - 塗層符號化的陰影類型(隔熱、植絨)
- 變量計算:
-矩形/圓形斷面的轉換
-材料的粗糙係數
-流量單位、荷載損失單位 - TP比例的自動調整,以及模型空間與圖紙空間之間交叉管理的自動調節(可自動化,但非強制)
圖紙背景管理(同AUTOGAINE)
- 色彩化特徵
- 色彩化圖層
- 重置Z坐標
- 獨立文字、陰影、引用…
- 字體格式
- 智能化重新命名進行排序
- 系統管理(公制/Anglo-Saxon)
- 線寬與TP比例管理
繪製
- 根據管規範,進行單線或雙線管道的點到點佈線
- 加熱器和空調的標準規範
- 針對鋼管、銅管與PVC管的5個規範
- 能夠自訂19個新的管道規範
- 一組管線的點對點單線管道(最多6管)
- 自動插入一些管子構成一組管道
- 根據所有設定繪製詳圖
- 於直管中插入水管件
- 標準元件資料庫
- 繪製不同類型的加熱元件(風機盤管、AHU等)
- 可以符號或真實圖像繪製加熱元件
- 在加熱元件中插入標籤(或敘述)
快速編輯工具(同AUTOGAINE)
- 編輯物件(彎頭轉為坡管、改變管徑、改變頂接或底接)
- 移動物件(自動調整適合相鄰的物件)
- 刪除物件(當刪除連接物件時自動變為閉合)
箭頭(同AUTOGAINE)
- 指示流體方向的箭頭繪製和自動定位
- 自動修改箭頭的方向
綜合(同AUTOGAINE)
- 穿過單線或雙線的管網(只需要滑鼠點擊2下,即可透過「隱藏」或「切斷並退出」的方式象徵穿越一條路徑)
- 切割後自動重建管道
- 圖層上的實際操作(凍結、轉移、鎖定等)
- 尺寸參數的設定(單位、小數點、箭頭等)
- 比AutoCAD簡化的引用
- 根據參數更新尺寸
- 比例因素
- 厚度管理
文字(同AUTOGAINE)
- 簡單或多行文字
- 自動更新行數
- 點擊文字:點擊已經繪製的網絡,會自動識別並檢索某些技術訊息
- 自動插入文字的前綴和後綴
- 根據規範格式化斷面
- 自動繪製提示線、框線、箭頭、點號等
- 在修改文字的時候,改變提示線、框線,選擇字體和大小
- 自動縮放比例
計量(同AUTOGAINE)
- 建立區域來定義量化的管網和硬體設備
- 自動並立即擷取在預定義區域的風管數據
- 自動並立即擷取在預定義區域的材料,並匯出清單至AutoCAD或Excel
- 管理與自動插入已分配的圖塊
預留孔(同AUTOGAINE)
- 從管道圖紙中的板和牆上繪製預留孔圖
- 在未繪製管道的情況下,在板和牆上繪製預留孔圖
- 選擇預留孔的形式
- 自動的預留孔引用
- 自動註冊並自動增加標記
- 透過修改標籤來更新預留孔的圖紙
- 透過匯出至AutoCAD或Excel來擷取預留孔的清單
格式化圖紙(同AUTOGAINE)
- 透過建立演示文稿自動佈置圖紙
- 自動插入格式與標題框
- 建立詳細視圖
- 計算比例,更新視圖的比例
- 在圖紙空白邊,自動帶入文件名稱、儲存路徑以及相關的XREFs列表
計算(同AUTOGAINE)
- 根據氣流(或功率及ΔT)計算風管斷面,其關係於速度或壓力降限制
- 計算區段的摩擦係數(J)
- 根據圖表,計算管網尺寸
- 計算變換管段後佈管時的高程

設置
- 透過DWG文件的偏好識別:
當打開DWG文件時,根據最近一次修訂的管理,將自動加載相應的偏好文件。 - 使用單位
- 製圖比例
- 圖層管理:
-藉由特定領域、地理位置以及單線或雙線表示,非常靈活!
-取決於圖形實體的類型(網路、硬體…) - 圖層可能的各種組合,節省時間!
- 圖形化的變量顯示:
-由管道的外觀顯示
-由文字、註解、箭頭、交叉點引線顯示 - 塗層符號化的陰影類型(隔熱、植絨)
- 變量計算:
-矩形/圓形斷面的轉換
-材料的粗糙係數
-流量單位、荷載損失單位 - TP比例的自動調整,以及模型空間與圖紙空間之間交叉管理的自動調節(可自動化,但非強制
圖紙背景管理
- 色彩化特徵
- 色彩化圖層
- 重置Z坐標
- 獨立文字、陰影、引用…
- 字體格式
- 智能化重新命名進行排序
- 系統管理(公制/Anglo-Saxon)
- 線寬與TP比例管理
繪製
- 根據材料規範(鑄鐵、PVC等),進行單線或雙線的點對點佈管
- 可選擇插入45 °彎頭
- 容易地建立檢查蓋
- 與AUTOTUBE雙線模式連結分享共用參數
- 水元件資料庫
- 樓板下管網之點對點佈管
- 根據配置詳細繪製所有配件
- 可自訂的廚房和衛生器具的圖塊組
- 標準化元件資料庫
快速編輯工具
- 編輯物件(彎頭轉為坡管、改變管徑、改變頂接或底接)
- 移動物件(自動調整適合相鄰的物件
箭頭
- 指示流體方向的箭頭繪製和自動定位
- 自動修改箭頭的方向
- 實體化坡度
- 管道箭頭專用的圖層管理
綜合
- 穿過單線或雙線的管網(只需要滑鼠點擊2下,即可透過「隱藏」或「切斷並退出」的方式象徵穿越一條路徑)
- 切割後自動重建管道
- 圖層上的實際操作(凍結、轉移、鎖定等)
- 尺寸參數的設定(單位、小數點、箭頭等)
- 比AutoCAD簡化的引用
- 根據參數更新尺寸
- 比例因素
- 厚度管理
文字
- 簡單或多行文字
- 自動更新行數
- 點擊文字:點擊已經繪製的網絡,會自動識別並檢索某些技術訊息
- 自動插入文字的前綴和後綴
- 根據規範格式化斷面
- 自動繪製提示線、框線、箭頭、點號等
- 在修改文字的時候,改變提示線、框線,選擇字體和大小
- 自動縮放比例
- 自動計算標高
計量
- 建立區域來定義量化的管網和硬體設備
- 自動並立即擷取在預定義區域的風管數據
- 自動並立即擷取在預定義區域的材料,並匯出清單至AutoCAD或Excel
- 管理與自動插入已分配的圖塊
預留孔
- 從管道圖紙中的板和牆上繪製預留孔圖
- 在未繪製管道的情況下,在板和牆上繪製預留孔圖
- 選擇預留孔的形式
- 自動的預留孔引用
- 自動註冊並自動增加標記
- 透過修改標籤來更新預留孔的圖紙
- 透過匯出至AutoCAD或Excel來擷取預留孔的清單
格式化圖紙
- 透過建立演示文稿自動佈置圖紙
- 自動插入格式與標題框
- 建立詳細視圖
- 計算比例,更新視圖的比例
- 在圖紙空白邊,自動帶入文件名稱、儲存路徑以及相關的XREFs列表
計算
- 根據氣流(或功率及ΔT)計算風管斷面,其關係於速度或壓力降限制
- 計算區段的摩擦係數(J)
- 根據圖表,計算管網尺寸
- 計算變換管段後佈管時的高程
![]() | ![]() | ![]() | |||
空調管道模組 | 冷暖管道模組 | 衛生管道模組 | |||
圖紙背景管理員 | ![]() | ![]() | ![]() | ||
管徑計算 | ![]() | ![]() | ![]() | ||
![]() | |||||
圓形風管佈線 | ![]() | ![]() | |||
長方形風管佈線 | ![]() | ![]() | |||
排煙風管佈線 | ![]() | ![]() | |||
![]() | |||||
金屬-加熱管佈線 | ![]() | ![]() | |||
PVC-加熱管佈線 | ![]() | ![]() | |||
加熱管佈線 | ![]() | ![]() | ![]() | ||
管網佈線 | ![]() | ![]() | |||
![]() | |||||
衛生管佈線(排水1) | ![]() | ![]() | |||
衛生管佈線(排水2) | ![]() | ![]() | |||
衛生管佈線(供水) | ![]() | ![]() | |||
Hydrocable佈管(供水) | ![]() | ![]() | |||
![]() | |||||
數量 | ![]() | ![]() | ![]() | ||
終點 | ![]() | ![]() | |||
管網交叉點 | ![]() | ![]() | ![]() | ||
管內水位計算 | ![]() | ||||
文字 | ![]() | ![]() | ![]() | ||
標註 | ![]() | ![]() | ![]() | ||
佈置圖 | ![]() | ![]() | ![]() |
附加模組

特點
- 自動插入剖面符號
- 從平面圖產生準確的背景圖
- 於平面圖技術資料輸入模組
- 技術資料刪除模組
- 斷面預覽
- 自動根據適當的角度切圖
- 模組可快速修改樓板、吊頂與地板厚度與高程

計算管網壓降
- AUTOGAINE空調管道模組和/或AUTOTUBE冷暖管道模組佈管所繪製的物件,在物件建立的時候已經有充分的資訊
- 有專用的工具能夠快速填寫2D管網中缺少的訊息,以便進行計算(垂直管道長度、流量、流體的方向)
- 透過滑鼠簡單地點擊選取進行壓降計算特定的管段
- Excel電子表格顯示單個和線性壓降
- 來自專業參考文獻的表格和計算程序
由COLEBROOK公式進行摩擦係數的計算,
並同時考慮以下因素:
- 材料的粗糙係數
- 管道的形狀
- 空氣動力學計算的高度與濕度
- 來自流體的溫度
DZETA係數的計算
- 來自專業參考文獻的表格和計算程序
- 選定計算方法的使用者訊息
- 考慮每個管件的流體方向
- 在圖紙上直接讀取造型部件的DZETA係數和壓降
- DZETA可以強制用於特殊部件

保留2D工作習慣

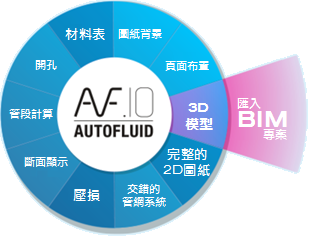

AUTOBIM3D模組可以將2D圖紙轉換成BIM 3D建築資訊模型進行整合協作。我們只需匯出BIM專案的2D Architect Plan/2D建築圖,使用AUTOFLUID建築管道設計套組中的管線模組建立管網,一旦2D管網圖紙繪製完成,AUTOBIM3D模組則負責將2D管網圖紙重新生成3D模型。
在此同時,AUTOFLUID建築管道設計套組中的管線模組讓使用者保留原有的2D製圖習慣,快速、精確地完成資訊豐富的2D圖紙,再透過由AUTOBIM3D模組生成的3D模型,進行BIM的整合協作,讓生產力進一步提升,更能節省成本、控制預算

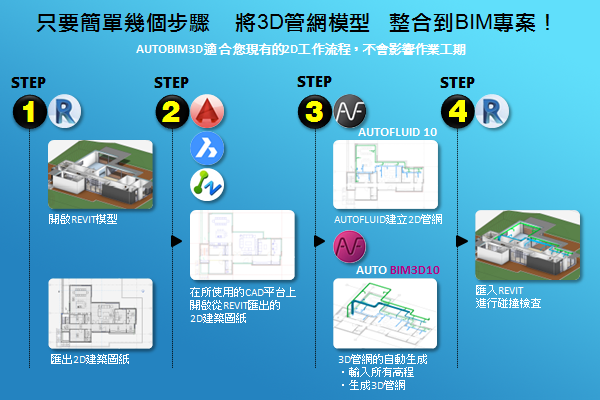

加入AUTOBIM3D的工作流程:
- 從BIM模型中匯出DWG格式的2D圖紙,並使用AUTOFLUID建築管道設計套組中的專用模組。
- 完成2D管網圖紙後,輸入高程,透過AUTOBIM3D模組將2D管網圖紙轉換為3D DWG模型。
- 3D DWG模型可以輕鬆地匯入其他BIM模型中,在視覺化的BIM 3D模型中可以進行整合及碰撞檢查

AUTOBIM3D 特點
- SEO工具和定位
- 水位及水線資訊的專用工具
- 創建3D網絡指令
- 空間導航控制
- 視覺風格設定
- 3D網絡的可視性
- 網絡建立管理(重新命名 – 刪除 – 合併)
- DWG匯出功能
- IFC匯出功能(即將推出)


特點
- 自動插入剖面符號
- 從平面圖產生準確的背景圖
- 於平面圖技術資料輸入模組
- 技術資料刪除模組
- 斷面預覽
- 自動根據適當的角度切圖
- 模組可快速修改樓板、吊頂與地板厚度與高程

計算管網壓降
- AUTOGAINE空調管道模組和/或AUTOTUBE冷暖管道模組佈管所繪製的物件,在物件建立的時候已經有充分的資訊
- 有專用的工具能夠快速填寫2D管網中缺少的訊息,以便進行計算(垂直管道長度、流量、流體的方向)
- 透過滑鼠簡單地點擊選取進行壓降計算特定的管段
- Excel電子表格顯示單個和線性壓降
- 來自專業參考文獻的表格和計算程序
由COLEBROOK公式進行摩擦係數的計算,
並同時考慮以下因素:
- 材料的粗糙係數
- 管道的形狀
- 空氣動力學計算的高度與濕度
- 來自流體的溫度
DZETA係數的計算
- 來自專業參考文獻的表格和計算程序
- 選定計算方法的使用者訊息
- 考慮每個管件的流體方向
- 在圖紙上直接讀取造型部件的DZETA係數和壓降
- DZETA可以強制用於特殊部件

保留2D工作習慣
AUTOBIM3D模組可以將2D圖紙轉換成BIM 3D建築資訊模型進行整合協作。我們只需匯出BIM專案的2D Architect Plan/2D建築圖,使用AUTOFLUID建築管道設計套組中的管線模組建立管網,一旦2D管網圖紙繪製完成,AUTOBIM3D模組則負責將2D管網圖紙重新生成3D模型。
在此同時,AUTOFLUID建築管道設計套組中的管線模組讓使用者保留原有的2D製圖習慣,快速、精確地完成資訊豐富的2D圖紙,再透過由AUTOBIM3D模組生成的3D模型,進行BIM的整合協作,讓生產力進一步提升,更能節省成本、控制預算
加入AUTOBIM3D的工作流程:
- 從BIM模型中匯出DWG格式的2D圖紙,並使用AUTOFLUID建築管道設計套組中的專用模組。
- 完成2D管網圖紙後,輸入高程,透過AUTOBIM3D模組將2D管網圖紙轉換為3D DWG模型。
- 3D DWG模型可以輕鬆地匯入其他BIM模型中,在視覺化的BIM 3D模型中可以進行整合及碰撞檢查

AUTOBIM3D 特點
- SEO工具和定位
- 水位及水線資訊的專用工具
- 創建3D網絡指令
- 空間導航控制
- 視覺風格設定
- 3D網絡的可視性
- 網絡建立管理(重新命名 – 刪除 – 合併)
- DWG匯出功能
- IFC匯出功能(即將推出)

系統需求

搭配軟體(擇一): | |
---|---|
※ AUTOFLUID須搭配以上任一軟體,不需要額外的電腦處理效能及空間,因此只要符合以上軟體之建議作業系統及硬體規格即可。 | |
AutoCAD | Full 2006~2019 |
BricsCAD | 專業版或白金版 2012~2018 |
ZwCAD | ZwCAD+ 2014或2015 |
