EQUIP 俄羅斯法規壓力容器分析軟體

PASS/EQUIP 根據內建的俄羅斯及國際通用法規,提供臥式&立式壓力容器、高塔、管殼式熱交換器、儲槽等設備在風載與地震荷載作用下全面的結構強度分析,包含設備於安裝與運轉狀態下的穩定性評估。

  • 俄羅斯及國際通用法規
  • 立式/臥式壓力容器強度分析:
    • 基於俄羅斯GOST & OST規範、ASME規範、EN規範
    • 基於俄羅斯STO-SA-03.003-2009、AzDYN 2/3-1、GOST R 55722和GOST 34283計算地震載荷
  • 於風載與地震荷載作用下,高塔強度分析:
    • 基於GOST 34233.9、GOST34283
  • 熱交換器強度分析:
    • 基於GOST 34233.7、GOST 26-14-88、RD 30780-2002和ASME VIII-1
  • 立式常壓焊接儲槽強度分析:
    • 基於STO-SA-03-002-2011
  • 管嘴和容器連接點強度分析:
    • 基於WRC 537(107)/297、GOST 34233.3-2017
  • 建模工具與分析功能

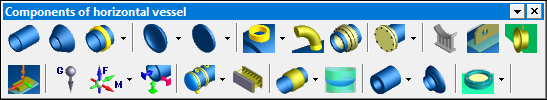

  • PASS/EQUIP 提供清晰簡明的操作介面,透過點擊設備元件圖式,即可透過堆疊方式建立各種設備模型。

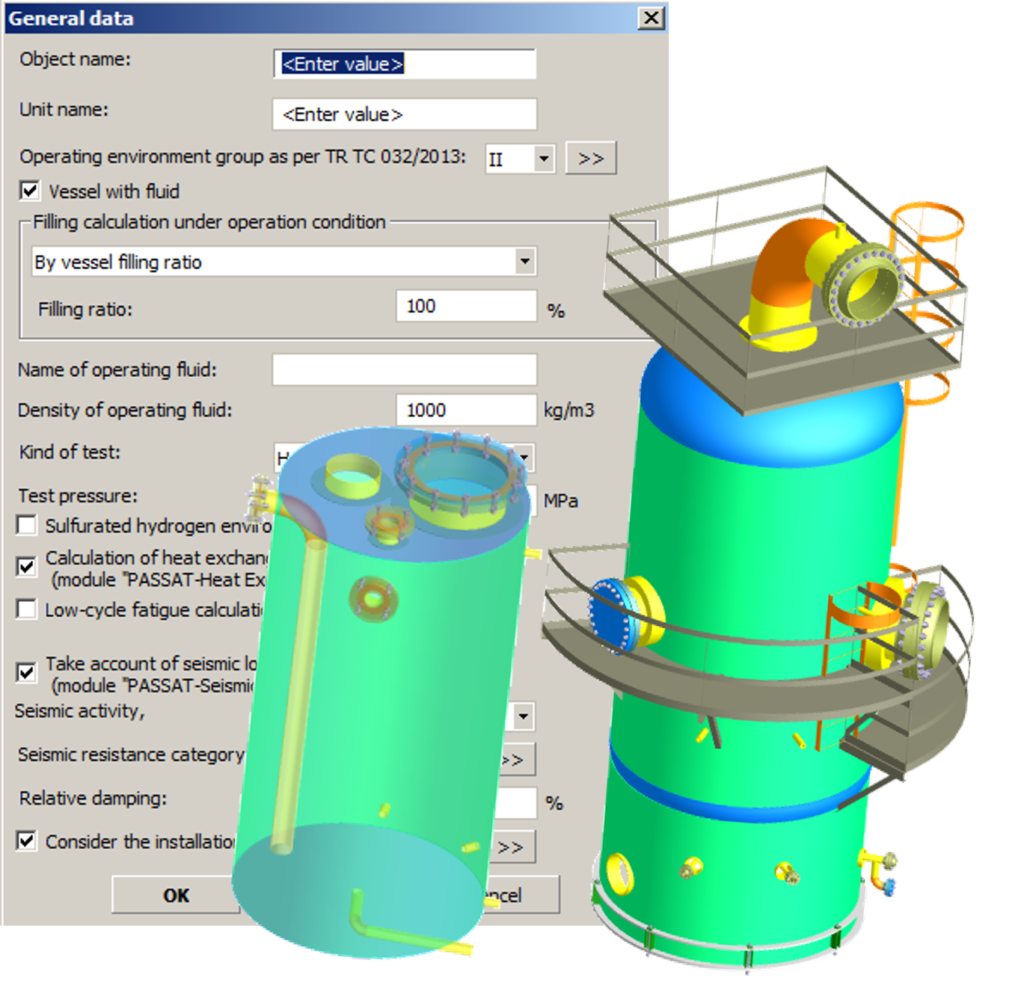

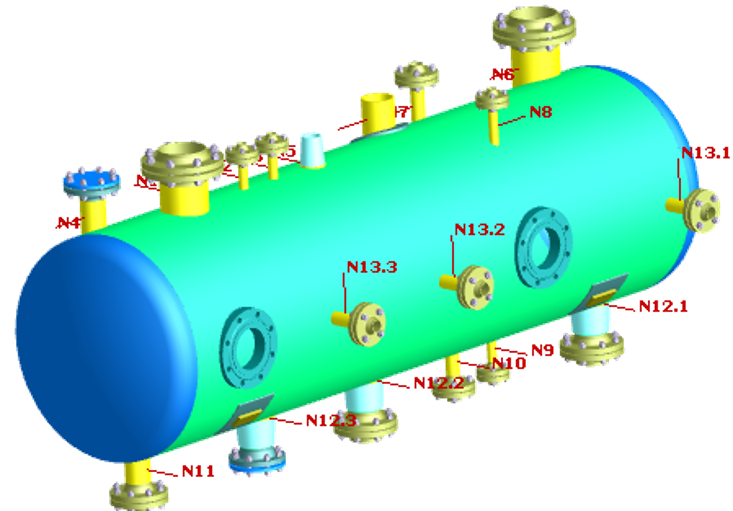

  • 同時以樹狀圖顯示容器結構,以及實時3D模型呈現容器外觀,切換線框視圖或半透明視圖,可檢視容器內部元素。

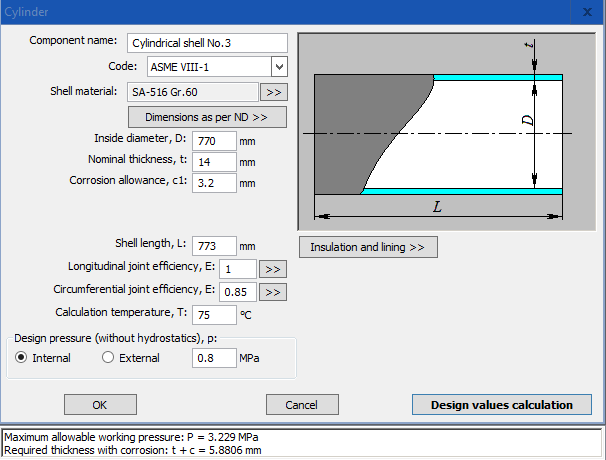

  • 輸入元件尺寸與材料性質後,將自動計算重量、長度、補強環屬性(圓柱形胴身與鞍座支撐件)、圓周弦長等。
  • 計算立式/臥式容器各元件的流體體積、液面高度、注入率與靜水壓力。
  • 綜合分析容器壁厚(包含外部壓力)、允許應力、力矩。
  • 當一個元件的尺寸或荷載變更,程式將提供一鍵自動調整所有關聯元件的功能選項。
  • 切換自訂使用單位(如:US、SI、MKS)

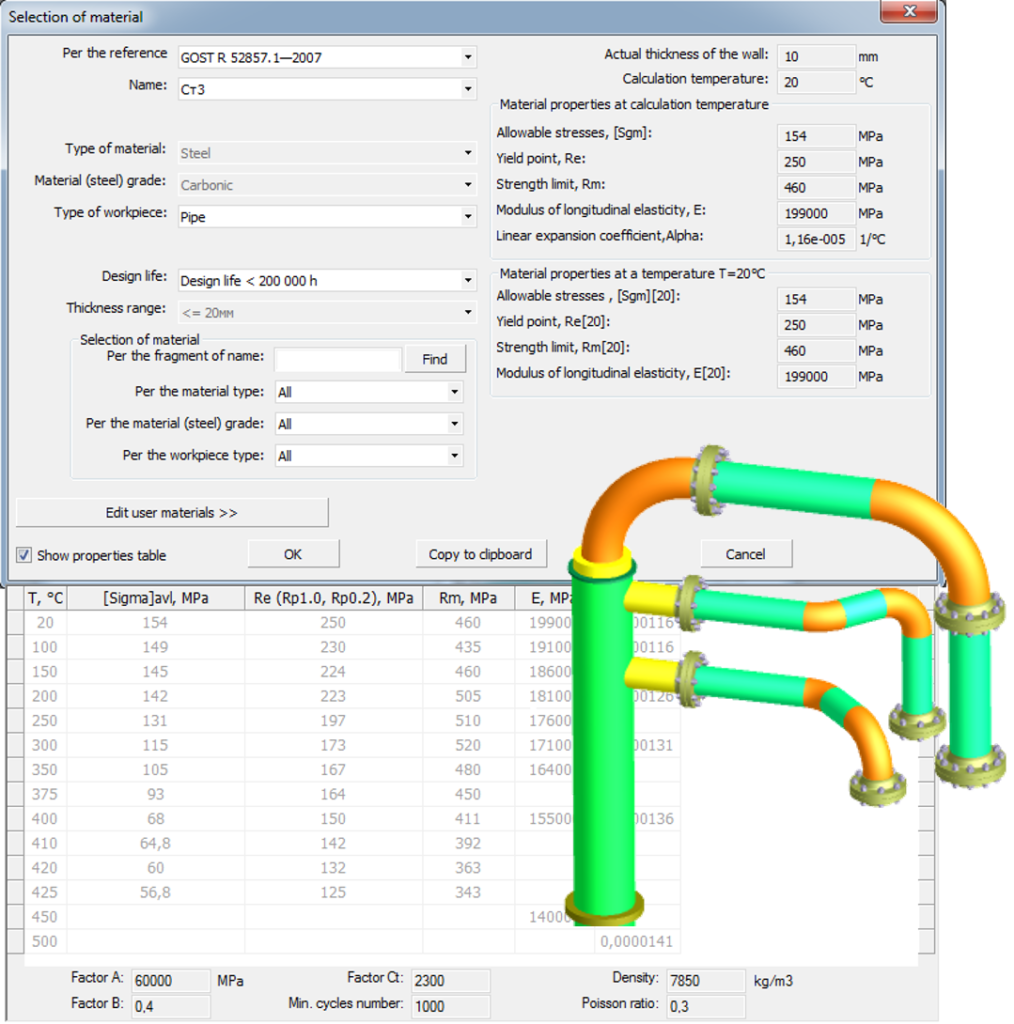

  • 內建材料資料庫
  • 內建俄羅斯及國際常用材料庫:
    ASME II Part D、EN、GOST 34233.1、PNAE G-7-002-86、GOST R 54522-2011、JB等

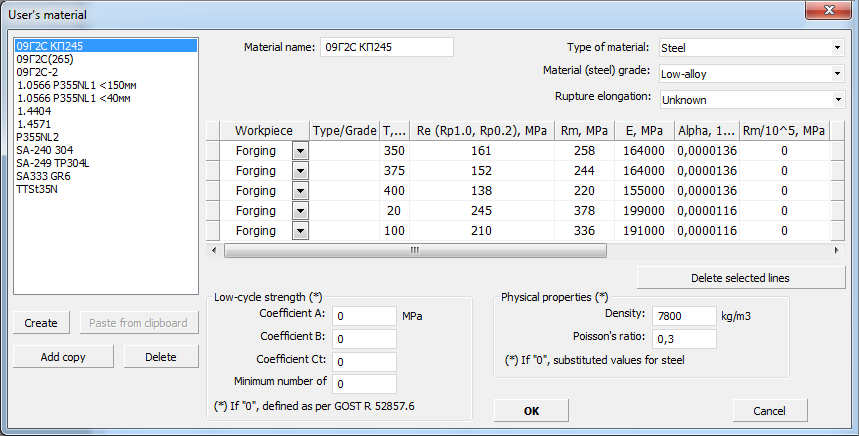

  • 可新增自訂材料庫
  • 當改變所選材料、溫度或壁厚時,允許應力、彈性模數和其他數值會自動改變。

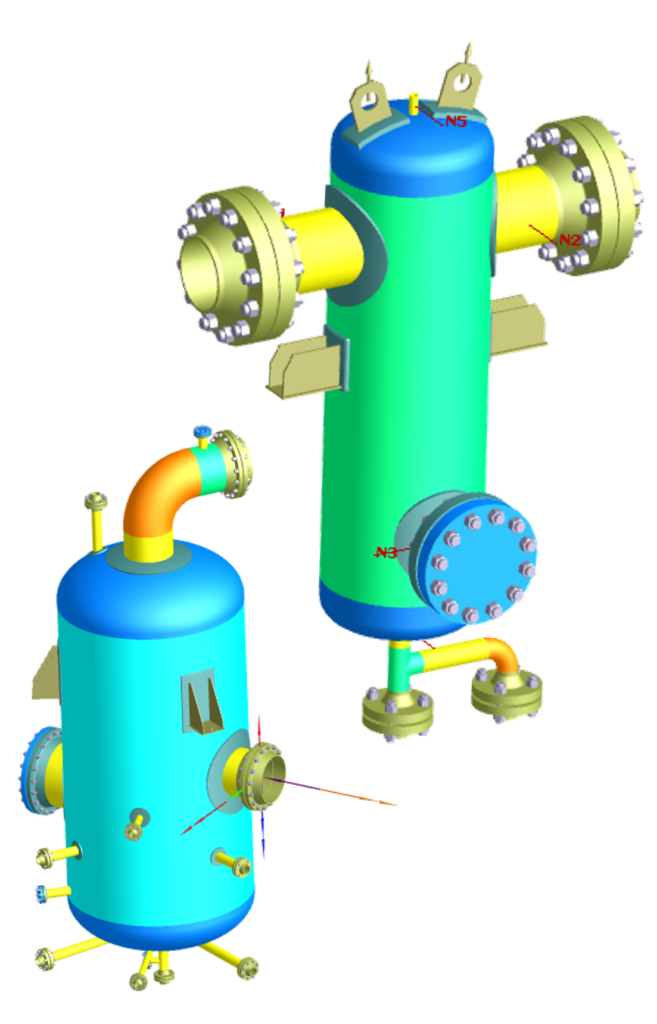

  • 3D擬真模型與整合協作!

3D擬真模型可直接編輯材料顯示顏色,使用者亦可自訂整個容器或個別元件的模型顏色。

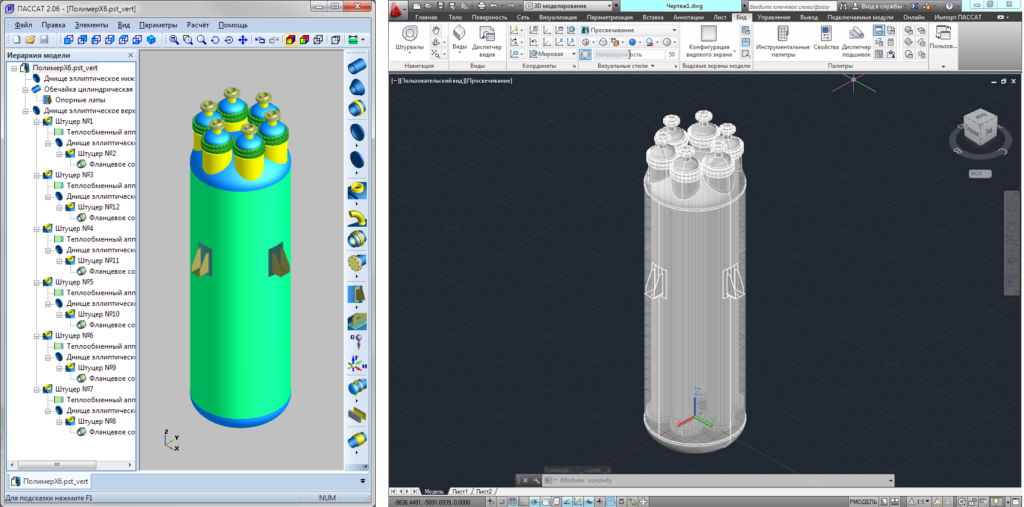

透過ACIS、STEP、ParaSolid、IGES檔案格式,PASS/EQUIP 所建立的3D模型能夠匯出至AutoCAD等設計軟體或有限元分析軟體中,與使用者既有的軟體進行整合協作!

  • 分析報告

完成容器和熱交換器的強度分析後,PASS/EQUIP 將自動生成詳盡的分析報告,包含計算公式、中間計算結論、力與力矩圖等資訊。

使用者可直接透過程式瀏覽查看分析結果,也可輸出列印完整報告,逕送認證方審查。

適用容器類型與功能

壓力容器

    • 分析元件包含:
      胴身殼體、端板、法蘭、墊圈、鞍座、支腿、圓柱形&圓錐形支撐、管嘴、補強環、支撐結構的梁元件等
    • 不限鞍座支撐數量與位置的臥式壓力容器分析
    • 以法蘭螺栓蓋分析法進行法蘭與端板組合分析
    • 壓力容器元件的低週疲勞計算
    • 胴身殼體與端板的強度分析,同時考慮焊縫邊緣位移、傾斜度與殼體不圓度

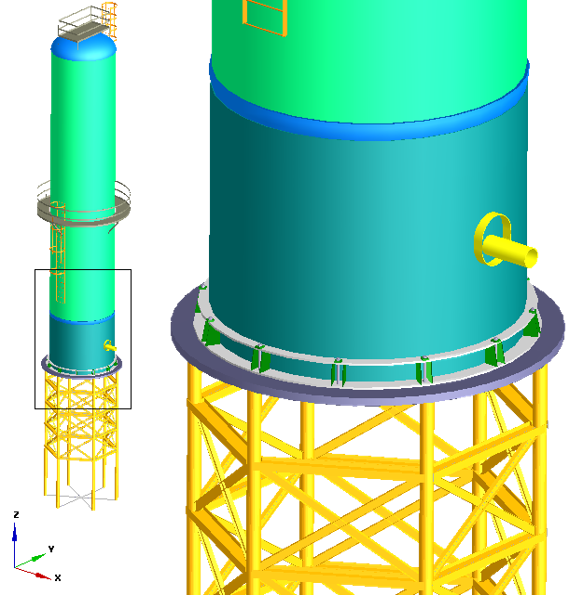

高塔容器

    • 確定不限元件及支撐數量高塔容器的最低振動頻率週期

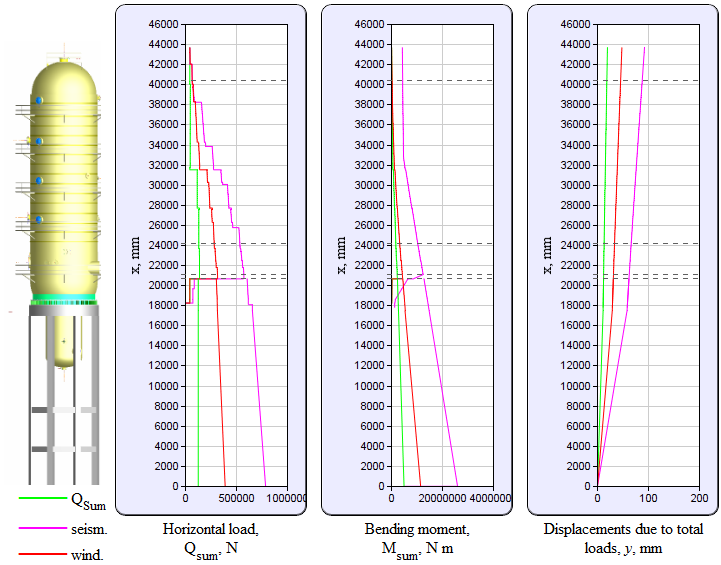

    • 高塔在風載(包括共振渦漩作用)與地震荷載下力的評估
    • 高塔元件的穩定性評估
    • 自動確定支撐殼體最脆弱的區段位置與性能資料
    • 利用Rayleigh method方法預估自然週期

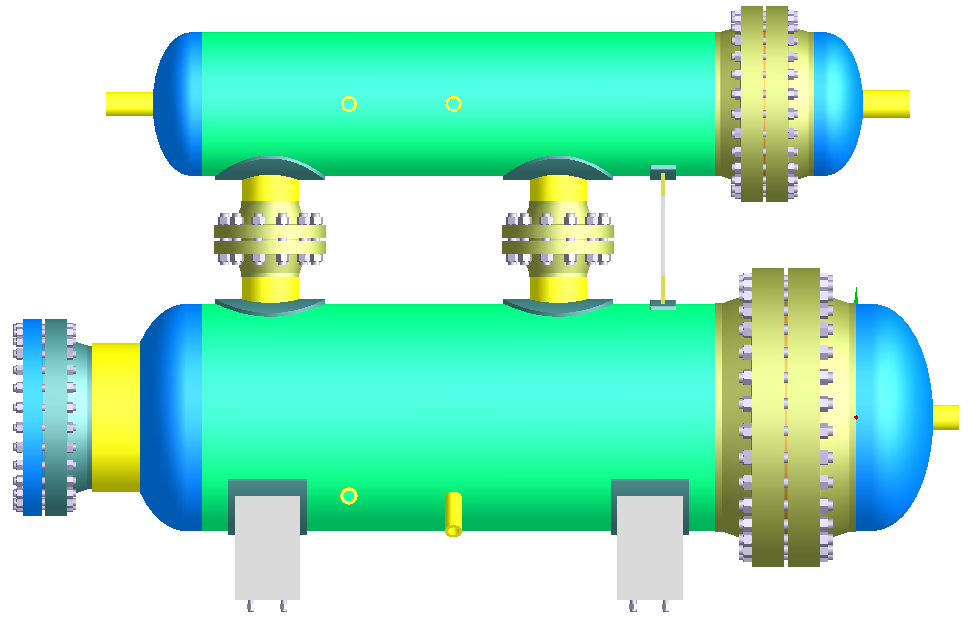

熱交換器

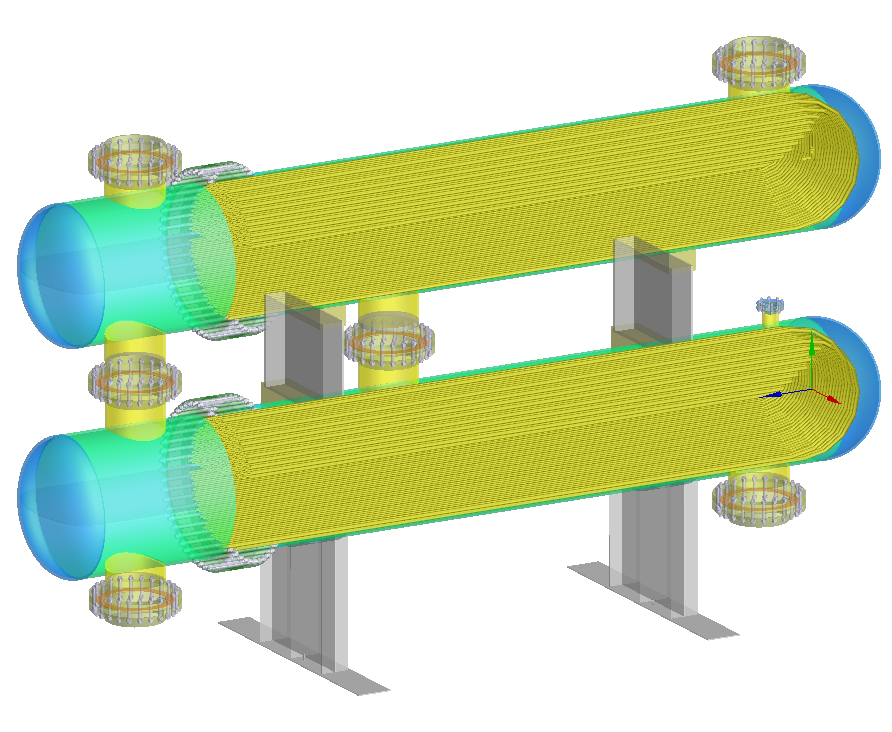

    • 管殼式熱交換器強度分析,包括管板、管束、折流板、管殼、膨脹節、膨脹箱、浮動頭,以及氣冷式熱交換器強度分析

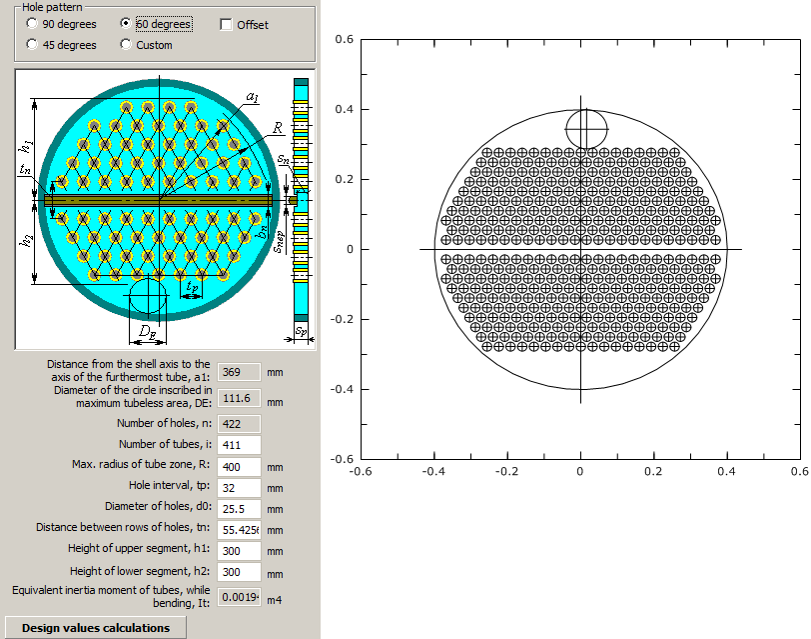

    • 非標準管板專用「智能管束網格編輯器」自動演算管板參數

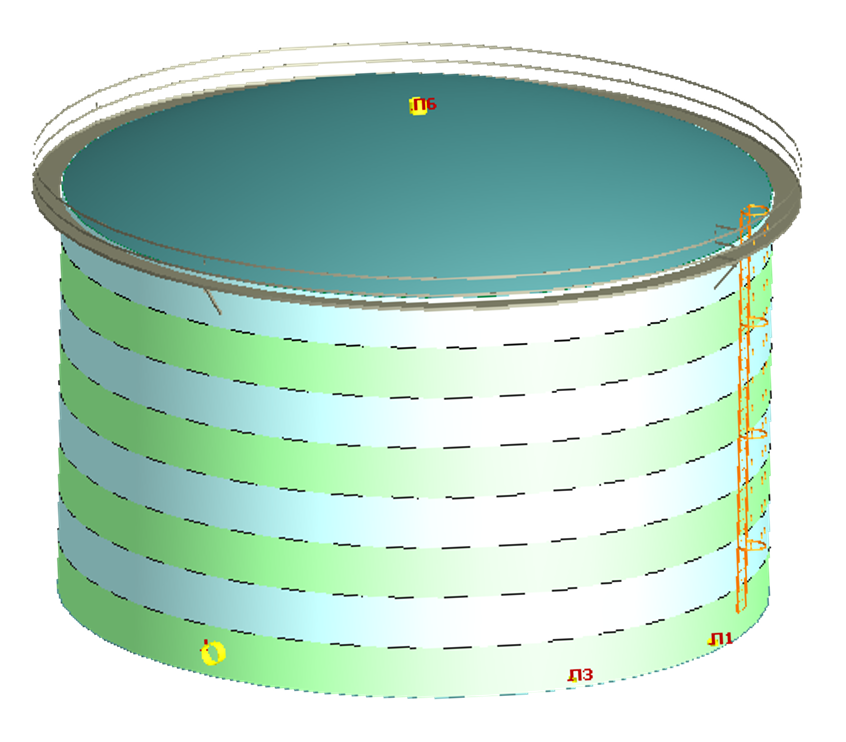

立式儲槽

    • 殼體、固定式槽頂、槽蓋的強度分析,包含風、雪、地震荷載
    • 殼體錨固以及基礎沉陷計算
    • 管嘴允許應力及區塊評估

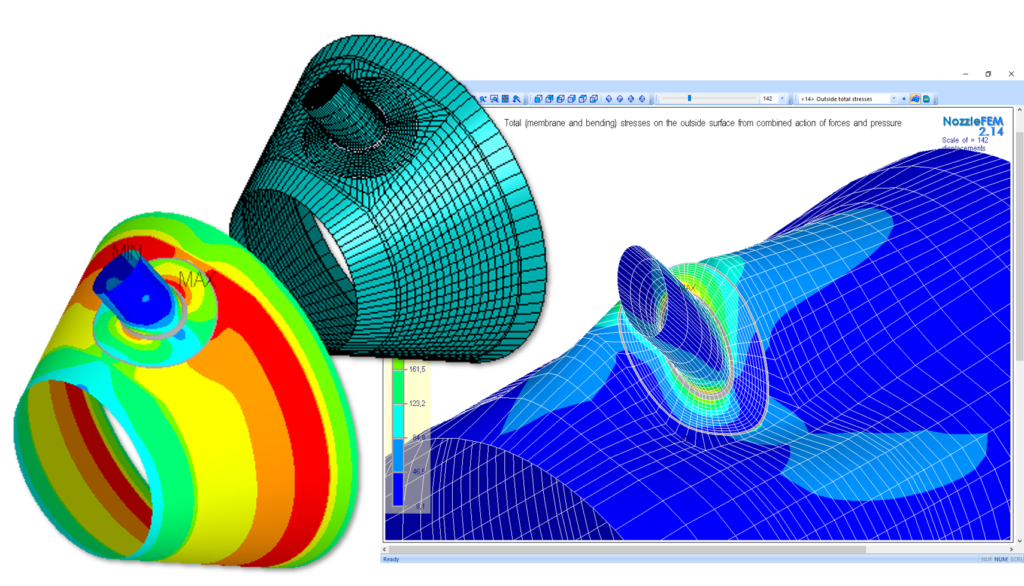

管嘴有限元分析模組

針對容器管嘴應力與撓度進行有限元法分析! 超越傳統WRC 109 & 297方法

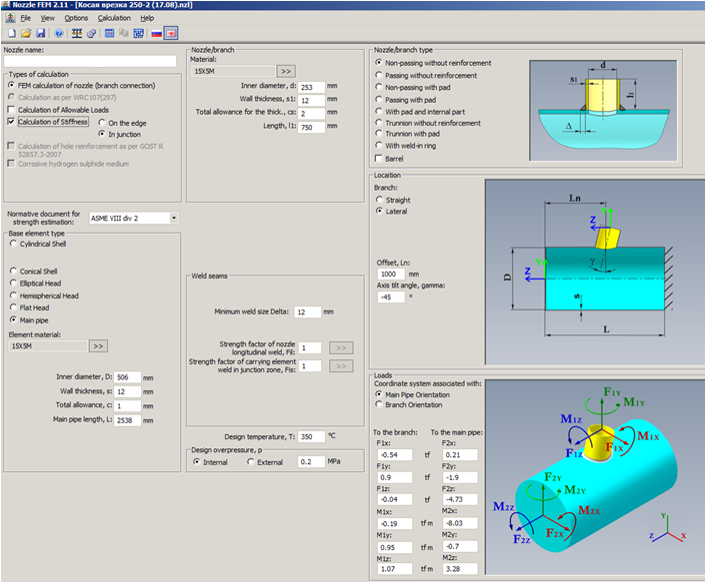

Nozzle-FEM 模組(需另購) 自動生成管嘴有限元網格模型,
執行管嘴允許應力計算、管嘴與容器連接處強度與撓度評估,
超越傳統的 WRC 107 & 297方法、GOST 34233.3-2007等,
FEM方法擴大了分析範圍、提高了計算精度,
以適應各種幾何形式與操作條件!

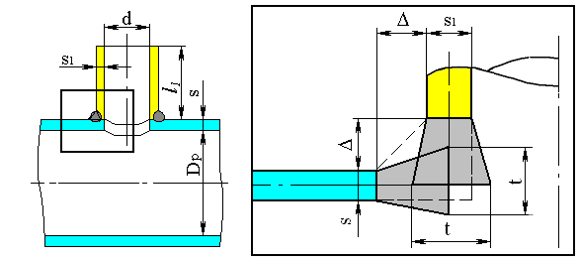

  • 管嘴與容器胴身/端板連接處的強度與剛度分析
  • 管嘴與儲槽殼體之間連接管道與連接處的側向力分析

主要功能:

    • 定義在容器側邊或底部附屬件之連接處的表層(membrane)、彎矩與總應力
    • 定義來自外部荷載與壓力作用之管道的連接位置

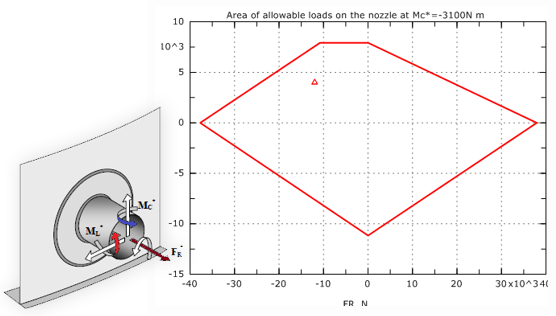

    • 定義允許表層與常見應力
    • 計算來自內部壓力的開口補強
    • 確定節點的剛度與撓度
    • WRC 537/107(297)強度與剛度計算

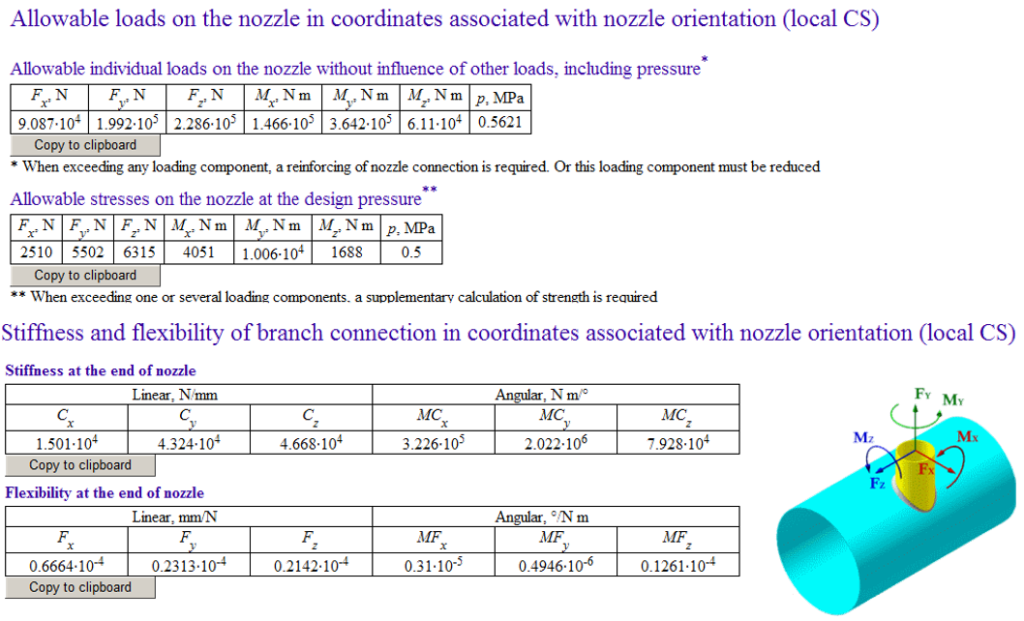

  • Nozzle-FEM所生成的管嘴分析結果:
    • 儲存成專用的.nzl檔案格式
    • 對接管有限元分析以及管嘴應力、剛度、允許荷載之計算結果可以直接導入到至PASS/START-PROF中,進行管道應力分析。

系統需求

》建議作業系統 & 最低硬體需求
作業系統Windows 7 專業版 或 更高版本 (32/64位元)
硬體需求處理器:IA-32 或 AMD64 / EM64T處理器
顯示卡:支援OpenGL 2.0+以及1GB+ RAM 之顯示卡
顯示器:建議1280x1024 SVGA 或以上
RAM:建議4GB以上
硬碟空間:5GB可用空間​
